[求助] 由应力应变曲线确定屈服强度

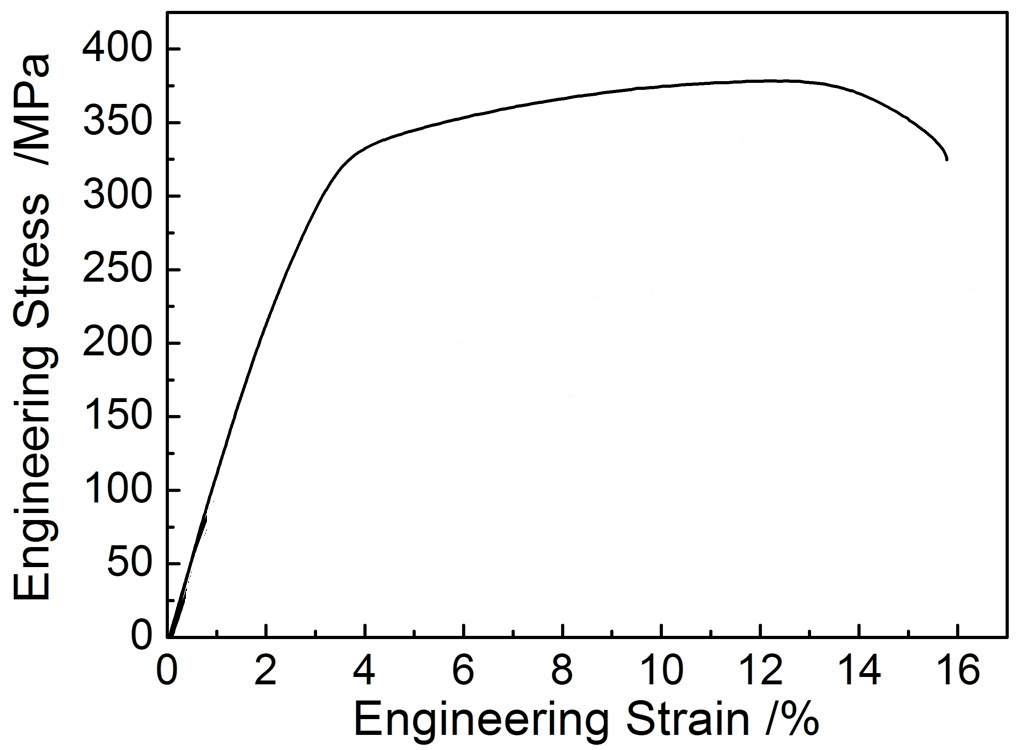

请教大家这个图上的屈服强度如何确定?是多少?
[ Last edited by wpynwpu on 2011-6-15 at 16:58 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)

【答案】应助回帖

★
engle028(金币+1): 感谢参与交流 2011-06-15 17:51:03
wpynwpu(金币+5): 谢谢 2011-06-15 19:47:33
从曲线上看,这种材料没有屈服平台,所以采取0.2%残余塑性变形所对应的应力作为标准。

就是去应变值为0.2%,做一条斜率为E的直线与直线的交点作为这种材料的屈服应力。
此毛猴非毛猴也~~~
2楼2011-06-15 17:42:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shena

木虫 (职业作家)


【答案】应助回帖

wpynwpu(金币+2): 谢谢 2011-06-15 22:34:58
有没有用引伸计?
有的话按楼上的做即可
没有的话 不好说
3楼2011-06-15 20:52:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpynwpu

木虫 (正式写手)

没有隐身计,位移是试验机夹头的,这个屈服强度和延伸率不准了,是不?
4楼2011-06-15 22:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrsfb

铁杆木虫 (著名写手)

【答案】应助回帖

wpynwpu(金币+3): 谢谢 2011-06-16 10:05:33
引用回帖:
Originally posted by wpynwpu at 2011-06-15 22:36:25:
没有隐身计,位移是试验机夹头的,这个屈服强度和延伸率不准了,是不?

不用引伸计,延伸率肯定不准了。你看你的弹性极限接近4%了,一般的金属材料不到1%,这说明测得的位移中包含了很多机器的弹性变形。
屈服强度,如果按照标准,正如2楼所说,用0.2%塑性应变对应的应力为屈服应力。现在应变有问题,那么就不能按照这种方法来做。如果不要太严格,你可以取弹性极限作为材料的屈服强度,大约325MPa。
5楼2011-06-16 06:20:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guojunl2003

金虫 (著名写手)

同学习啊
6楼2011-06-16 19:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsq_7710

木虫 (职业作家)

引用回帖:
Originally posted by imrsfb at 2011-06-16 06:20:16:
不用引伸计,延伸率肯定不准了。你看你的弹性极限接近4%了,一般的金属材料不到1%,这说明测得的位移中包含了很多机器的弹性变形。
屈服强度,如果按照标准,正如2楼所说,用0.2%塑性应变对应的应力为屈服应力 ...

这个还真没注意,看看以前自己做的,确实弹性区在1%多点
7楼2011-06-16 23:41:58
