应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 镁合金压缩应力应变曲线
181/2返回列表12下一页
查看: 5438  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunjiale1987

铁虫 (初入文坛)

[求助] 镁合金压缩应力应变曲线

做了镁合金的室温压缩试验，一个是铸态的，一个是挤压态的。图是真应力-真应变曲线。铸态和挤压态的曲线有比较大的差别，但是不知道怎么分析，也不知道产生区别的原因。希望大家给于指导。

铸态真应力-真应变曲线



挤压态真应力-真应变曲线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-17 13:31:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
qlf_126: 金币+1, 感谢参与！ 2012-03-29 16:53:44
我的挤压态镁合金的曲线跟你的很相似！
赞一下 回复此楼
让知识转化为能力！
2楼2011-11-17 15:51:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gsinchina

新虫 (小有名气)

【答案】应助回帖

★
zhyq8767(金币+1): 谢谢交流！ 2011-11-18 08:48:27
引用回帖:
1楼: Originally posted by sunjiale1987 at 2011-11-17 13:31:57:
做了镁合金的室温压缩试验，一个是铸态的，一个是挤压态的。图是真应力-真应变曲线。铸态和挤压态的曲线有比较大的差别，但是不知道怎么分析，也不知道产生区别的原因。希望大家给于指导。
[eimg]ee/5c/1481736_1 ...

挤压态的那一组似乎出现了屈服点和屈服平台。
产生区别的原因要从微观组织的角度考虑吧。
赞一下(1人) 回复此楼
3楼2011-11-17 17:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjiale1987

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by hljhrb_ccl at 2011-11-17 15:51:24:
我的挤压态镁合金的曲线跟你的很相似！

这说明是具有普遍规律的。你对曲线中各阶段怎么理解？特别是铸态和挤压态之间，屈服的方式都感觉不一样，屈服之后，曲线的走势存在很大区别。
赞一下 回复此楼
4楼2011-11-17 20:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjiale1987

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by gsinchina at 2011-11-17 17:41:19:
挤压态的那一组似乎出现了屈服点和屈服平台。
产生区别的原因要从微观组织的角度考虑吧。

对，是出现了明显的屈服点。其他一组挤压态也是这样的情况。和晶粒尺寸有关系么？挤压态的晶粒细小，铸态粗大。两个加载条件是一样的。
赞一下 回复此楼
5楼2011-11-17 20:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宇宙333

木虫 (正式写手)

无名小辈

【答案】应助回帖

★
zhyq8767(金币+1): 谢谢交流！ 2011-11-18 08:48:51
镁合金经过变形后会出现明显的基面织构，这对于合金的变形有重要的影响，在沿着挤压方向进行压缩时，有利于拉伸孪晶的产生，这种现象也很普遍，你可以看一下挤压态压缩断裂后有没有孪晶。
赞一下(1人) 回复此楼
黑夜一过，天就亮了
6楼2011-11-17 21:30:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuboyle

木虫 (正式写手)

【答案】应助回帖

★
zhyq8767(金币+1): 谢谢交流！ 2011-11-18 08:49:03
挤压之后出现了, twinning导致二次硬化
赞一下(1人) 回复此楼
7楼2011-11-18 00:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)

【答案】应助回帖

★
zhyq8767(金币+1): 谢谢交流！ 2011-11-18 08:49:35

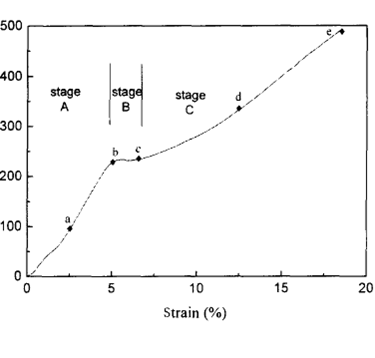

在文献中看到（AZ31合金挤压后平行于挤压方向压缩），该压缩曲线可以分为三个阶段A、B、C。其中，阶段A为弹性变形阶段，阶段B为塑性变形的屈服过程，阶段C为屈平台服结束直至断裂阶段。

热挤压AZ31镁合金的压缩应力一应变曲线(加载方向平行于挤出方向)
赞一下(1人) 回复此楼
让知识转化为能力！
8楼2011-11-18 08:40:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvfengimr

至尊木虫 (著名写手)

博士论文 加油！
★
qlf_126: 金币+1, 感谢参与！ 2012-03-29 16:54:20
铸造态的镁合金织构不强，一般拉压不对称性不明显  而且铸造镁合金晶粒粗大，屈服点较低
挤压态镁合金在挤压过程中形成强织构，呈现明显拉压不对称性 挤压态的组织比较细小 压缩屈服点较高  但是在压缩过程中，会出现一个明显的Concave-down的曲线，是发生了{10-12}类型的拉伸孪生 随着应变量的增加，材料持续硬化 直到最后发生剪切断裂
赞一下 回复此楼
tryyourbestwhiledoanything
9楼2011-11-18 09:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gsinchina

新虫 (小有名气)

【答案】应助回帖

★
zhyq8767(金币+1): 感谢交流！ 2011-11-18 17:41:54
引用回帖:
5楼: Originally posted by sunjiale1987 at 2011-11-17 20:42:09:
对，是出现了明显的屈服点。其他一组挤压态也是这样的情况。和晶粒尺寸有关系么？挤压态的晶粒细小，铸态粗大。两个加载条件是一样的。

这两年有许多研究成果表明，当晶粒非常细小时，屈服会由无屈服平台转变为有屈服平台。
上个月有一篇金属所的文章，用ECAP做TRIP钢及其力学性能的，你可以参考参考。
赞一下(1人) 回复此楼
10楼2011-11-18 09:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 sunjiale1987 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
