[交流] 【讨论】拉伸试验应力应变曲线 已有7人参与

我做的拉伸试验,由于试样比较小,测试时没有装引伸计,由拉伸试验机自带的软件算出的屈服强度非常小,后来自己拿原始数据,在origin里画图,得出的应力应变曲线,发现弹性变形部分非常少,然后就出现一个斜率折点,最后求出的屈服强度就非常小。这是怎么回事呢?请求高手求助,不胜感激。我上传不了图片,不知道我这么描绘,大侠们看明白了吗?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linrn

至尊木虫 (著名写手)

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
nizui你最好好原始测试数据画出的图给出来

这样才好判断

还有,就是说清楚你所测试的材料属于哪一种类型
2楼2010-07-25 22:56:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoxuegang

木虫 (著名写手)

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
最好根据实验数据绘出图来,这样好分析。
(ˇˍˇ)想~小木虫一样,把金属的使用随心所欲
3楼2010-07-26 06:48:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kinly

铜虫 (初入文坛)

4楼2010-07-26 11:35:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kinly

铜虫 (初入文坛)

看到了吗?这个是2系铝合金,T6态后经过150℃/500h热暴露
5楼2010-07-26 11:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoxuegang

木虫 (著名写手)

★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
yusen_1982(金币+1):欢迎讨论! 2010-07-26 23:45:56
从你这根曲线描述的形状看,你拉的是铸钢件试样,这种材料没有屈服平台。
(ˇˍˇ)想~小木虫一样,把金属的使用随心所欲
6楼2010-07-26 11:38:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cypemail

铁虫 (小有名气)

★
小木虫(金币+0.5):给个红包,谢谢回帖交流
引用回帖:
Originally posted by kinly at 2010-07-25 22:49:09:
我做的拉伸试验,由于试样比较小,测试时没有装引伸计,由拉伸试验机自带的软件算出的屈服强度非常小,后来自己拿原始数据,在origin里画图,得出的应力应变曲线,发现弹性变形部分非常少,然后就出现一个斜率折点 ...

试样尺寸是什么样的?
7楼2010-08-01 21:18:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gavinft

银虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖

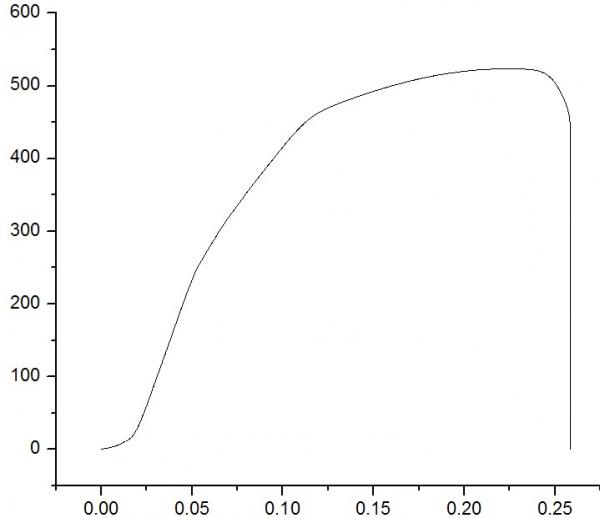

我今天做的,也和楼主一个情况,并且在之前还有一段斜率更小的阶段,不晓得是怎么回事


8楼2012-11-13 19:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengxiulei

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
8楼: Originally posted by gavinft at 2012-11-13 19:18:17
我今天做的,也和楼主一个情况,并且在之前还有一段斜率更小的阶段,不晓得是怎么回事


应该是拉伸时你的式样没有被夹紧,有松动,所以刚开始会出现非线性的一小段,和我的一样,,不过没你这么明显
9楼2014-07-17 09:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妹丫子

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
9楼: Originally posted by pengxiulei at 2014-07-17 09:00:31
应该是拉伸时你的式样没有被夹紧,有松动,所以刚开始会出现非线性的一小段,和我的一样,,不过没你这么明显...

如何根据拉伸的原始数据画数应力-应变曲线啊?
10楼2015-09-11 15:49:51
