[求助] 工程应力应变曲线如何找屈服应力点 已有2人参与

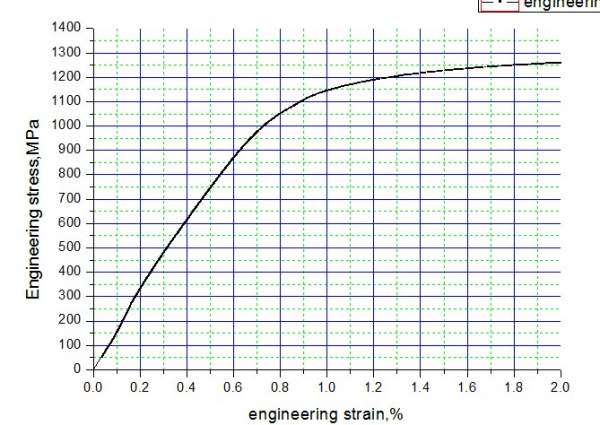

我通过单拉实验得到了工程应力应变曲线，用Origin画出了工程应力应变曲线，没有屈服平台，屈服应力一般规定为0.2%塑性应变对应的应力，所以我想画一根与弹性段直线平行的直线，得到它与曲线交点的坐标，请问我该如何实现这个功能呢？Ogirin里可以画直线吗？
工程应力应变曲线如何找屈服应力点
回复此楼

» 收录本帖的淘帖专辑推荐

梓树

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-24 17:06:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC（CT试样）DCP
和试验图还是有区别的
赞一下 回复此楼
2楼2013-07-25 16:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billiards

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
心中无敌: 金币+1 2013-08-05 10:15:21
http://muchong.com/html/201007/2224178.html
赞一下 回复此楼
3楼2013-07-26 02:38:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyscygh2006

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
心中无敌(hwweven代发): 金币+3, 感谢参与应助 2013-07-30 19:45:21
心中无敌: 金币+1 2013-08-05 10:15:27
先在origin中选定左边A.快捷按钮“data select”,B.然后拖动两条直线到选定弹性应变阶段确定范围，C.“analysis”-fitting-liner fitting-open dialog-OK,D."Graph"-"Add function graph "-弹出对话框-然后在F(x)=截距+斜率*（x-0.2）-OK-END
赞一下(2人) 回复此楼
4楼2013-07-30 19:13:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitbyg

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by wyscygh2006 at 2013-07-30 19:13:25
先在origin中选定左边A.快捷按钮“data select”,B.然后拖动两条直线到选定弹性应变阶段确定范围，C.“analysis”-fitting-liner fitting-open dialog-OK,D."Graph"-"Add function graph "-弹出 ...

给力，还可以自己画一条直线，手动控制其与弹性变形段重合，然后往右移至0.2处，此时直线与曲线交点对应的强度值即为屈服强度！不过此方法不够精确！
赞一下 回复此楼
好好干活
5楼2013-10-24 10:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongshiyuan

木虫 (著名写手)

【答案】应助回帖

测量应力应变曲线，你这个是韧性材料吧，是1300MPa
赞一下 回复此楼
6楼2013-10-26 09:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lchenghe

金虫 (正式写手)

【答案】应助回帖

算出来弹性变形阶段的斜率，根据标准（在0.2%的应变时发生屈服）通过点（0.2%，0）做和弹性阶段相同斜率的直线，与S-N曲线的交点即为屈服点。
赞一下(1人) 回复此楼
我们无知的悠闲着，生活继续着...... (409198787)
7楼2013-10-26 11:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scolove

木虫 (小有名气)

【答案】应助回帖

楼主你好！请问你屈服强度到底是用真实应力应变曲线还是用工程应力应变曲线计算的呢？？
赞一下 回复此楼
8楼2014-12-01 21:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

17802929953

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by wyscygh2006 at 2013-07-30 19:13:25
先在origin中选定左边A.快捷按钮“data select”,B.然后拖动两条直线到选定弹性应变阶段确定范围，C.“analysis”-fitting-liner fitting-open dialog-OK,D."Graph"-"Add function graph "-弹出 ...

同学你说的这最后一步实现不了啊‘
赞一下(2人) 回复此楼
9楼2016-03-25 16:18:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江小凉1

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by wyscygh2006 at 2013-07-30 19:13:25
先在origin中选定左边A.快捷按钮“data select”,B.然后拖动两条直线到选定弹性应变阶段确定范围，C.“analysis”-fitting-liner fitting-open dialog-OK,D."Graph"-"Add function graph "-弹出 ...

这样做出来的辅助线斜率是对的，但不会经过（0.2，0）这个点，是不是应该改成F(x)=斜率*（x-0.2)？
赞一下 回复此楼
10楼2017-06-13 16:56:23
