[交流] 如何从应力应变曲线中求镁合金的弹性模量

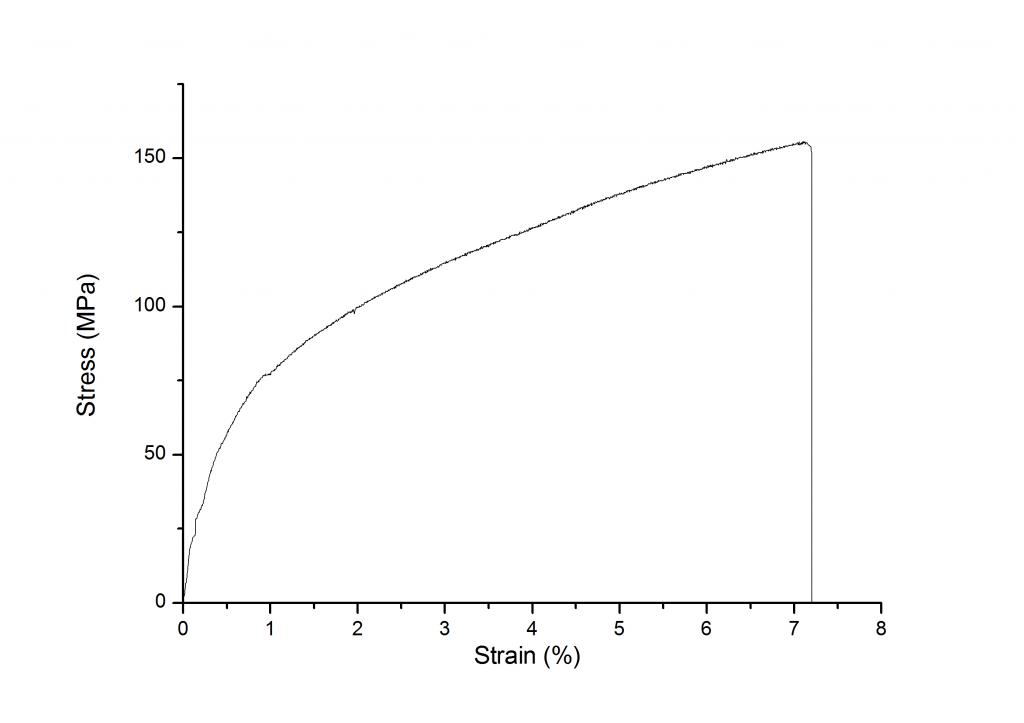

如题所问,如何从应力应变曲线中求得镁合金如AZ91D等的弹性模量,从实验的曲线来看,镁合金的应力应变曲线没有很明显的线性阶段,不知道大家是怎样从曲线中得到弹性模量的?

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinna2000

银虫 (初入文坛)


★
amadsummer(金币+1): 谢谢参与
从坐标轴原点画一条直线就好了~
2楼2012-12-02 17:29:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)


★
amadsummer(金币+1): 谢谢参与
你用割线弹性模量吧
镁合金没有明显的线弹性段  不好求杨氏模量
具体方法可以参照各种标准 GB 或者美标中都有写到
3楼2012-12-03 17:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackiejia

铁杆木虫 (正式写手)


★
amadsummer(金币+1): 谢谢参与
引伸计打滑了吧?
4楼2012-12-03 22:22:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phantomderik

木虫 (小有名气)


★
amadsummer(金币+1): 谢谢参与
你去查一下材料物理性能相关的书吧 记得我当时用纳米压痕仪也测出这样的曲线 不过软件直接分析出结果了。
5楼2012-12-04 09:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amadsummer

金虫 (小有名气)


引用回帖:
3楼: Originally posted by phoenix7573 at 2012-12-03 17:47:59
你用割线弹性模量吧
镁合金没有明显的线弹性段  不好求杨氏模量
具体方法可以参照各种标准 GB 或者美标中都有写到

怎么样使用直线法?不知道具体使用哪个应变量作为屈服点
6楼2012-12-05 12:27:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amadsummer

金虫 (小有名气)


引用回帖:
4楼: Originally posted by jackiejia at 2012-12-03 22:22:39
引伸计打滑了吧?

仪器导出的是力与位移曲线,实验室时是有一点打滑,这是处理后的曲线
7楼2012-12-05 12:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amadsummer

金虫 (小有名气)


引用回帖:
2楼: Originally posted by xinna2000 at 2012-12-02 17:29:22
从坐标轴原点画一条直线就好了~

直线的第二个点不好确定啊 因为不像钢的拉伸曲线,没有明显的线性阶段
8楼2012-12-05 12:30:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyihust

新虫 (初入文坛)


★
amadsummer(金币+1): 谢谢参与
可以用残余应变0.2%时的应力作为屈服强度

[ Last edited by tianyihust on 2012-12-26 at 11:09 ]
9楼2012-12-26 11:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

richardlee9825

铁杆木虫 (正式写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
对于这种材料不能用应力应变曲线来近似求弹性模量,应该用专门的设备来做。
10楼2012-12-26 15:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuhuidavid

木虫 (著名写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
初始阶段吧 这个铸态不明显 变形态的线性阶段还是很明显的
11楼2012-12-26 16:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amadsummer

金虫 (小有名气)


引用回帖:
10楼: Originally posted by richardlee9825 at 2012-12-26 15:58:19
对于这种材料不能用应力应变曲线来近似求弹性模量,应该用专门的设备来做。

有什么方法求它的弹性模量?
12楼2012-12-27 20:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

richardlee9825

铁杆木虫 (正式写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
12楼: Originally posted by amadsummer at 2012-12-27 20:19:34
有什么方法求它的弹性模量?...

共振法,我只知道这一种,可能还有其他方法。再者,应力应变曲线上的弹性段即使是线性的也不能准确代表E,除了纵向引伸计还有加横向引伸计,通过特别细致的试验才能通过拉伸弹性段求E。个人看法啊,欢迎讨论
13楼2012-12-27 22:04:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amadsummer

金虫 (小有名气)


引用回帖:
13楼: Originally posted by richardlee9825 at 2012-12-27 22:04:56
共振法,我只知道这一种,可能还有其他方法。再者,应力应变曲线上的弹性段即使是线性的也不能准确代表E,除了纵向引伸计还有加横向引伸计,通过特别细致的试验才能通过拉伸弹性段求E。个人看法啊,欢迎讨论...

共振法具体是怎么操作?
14楼2012-12-29 20:49:13
