[交流] 请问大神，利用ICEM怎么画下面两张图的网格呢？

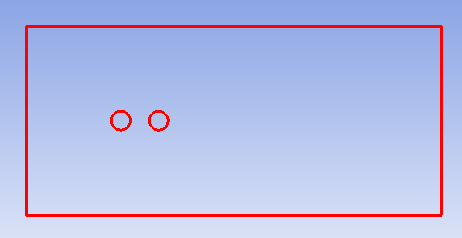

请问，如何用ICEM将下面两张图进行网格剖分，圆圈代表桩，其他地方为水，关心的是装周围流场变化，所以要进行加密？求助。我知道利用O网格，但是怎么布点呢？

请问大神，利用ICEM怎么画下面两张图的网格呢？


请问大神，利用ICEM怎么画下面两张图的网格呢？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-22 16:16:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

wind2012

金虫 (正式写手)
wind2012: 回帖置顶 2015-03-22 22:38:43
这是上面两张图的对应文件。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2D.x_t
    • 2015-03-22 16:22:44, 8.9 K
  • 附件 2 : 2D.x_t
    • 2015-03-22 16:23:04, 7.38 K
3楼2015-03-22 16:23:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

月伴沙滩
2楼2015-03-22 16:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haqiao890925

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ben_ladeng: 金币+1, 谢谢指教 2015-03-27 11:08:56
先切割然后关联圆，最后在圆上o最后删掉园里的多余块

[ 发自小木虫客户端 ]
赞一下 回复此楼
微笑面对任何困难
4楼2015-03-22 23:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wind2012

金虫 (正式写手)
引用回帖:
4楼: Originally posted by haqiao890925 at 2015-03-22 23:55:31
先切割然后关联圆，最后在圆上o最后删掉园里的多余块

我是这样做的，但是出来的效果很不好
赞一下 回复此楼
5楼2015-03-23 10:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzd2153912

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一幅图可以在竖直边界上或两条线切割，然后再横边上花四条线，大概就是两个正方形把两个圆框起来，然后正方形关联圆，然后再O-BLOCK。或者切正方形时切大一点，对正方形O，内部O关联圆，然后再在圆中O
赞一下 回复此楼
6楼2015-03-26 14:18:29
