[求助] ICEM请高手指点，会的只需半分钟，小管子插入圆筒部分怎么画网格

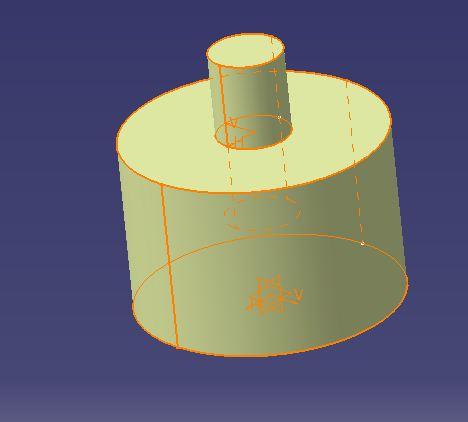

求大师指点，如下图。一小圆柱一部分在外面一部分插入大圆柱里面，这样的网格怎么划分哦？
注意：小圆柱有一部分插入在大圆柱里面，插入部分也要画网格哦。（模型为CATIA model 用ICEM里的CATIA V4即可导入几何模型）
再次谢谢您。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : thankyou.model
    • 2013-05-04 15:34:10, 26.64 K

» 本帖已获得的红花（最新10朵）

yu4jinyuan6729

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
今天，加油；明天，美好在招手
1楼 2013-05-04 15:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-09 23:14:07
引用回帖:
7楼: Originally posted by 照镜子2012 at 2013-05-08 21:10:57
恩，谢谢哦，呵呵...

tin和block
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.blk
    • 2013-05-09 16:37:04, 16.64 K
  • 附件 2 : thankyou.tin
    • 2013-05-09 16:37:07, 18.48 K
我要奋斗到底
9楼2013-05-09 16:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yu4jinyuan6729

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-06 00:36:00
照镜子2012: 金币+2, ★有帮助, 谢谢您，明白了点 2013-05-06 17:30:38
这个很简单的 O形网格就可以
赞一下 回复此楼
2楼2013-05-05 21:28:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
照镜子2012: 金币+3, ★★★很有帮助, 非常谢谢您的帮助。会了，呵呵 2013-05-06 17:31:04
xiegangmai: 金币+1, 谢谢参与！ 2013-05-07 00:15:34
底部先o网格 需要做两次
赞一下 回复此楼
3楼2013-05-06 12:00:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yu4jinyuan6729

金虫 (初入文坛)
★
送红花一朵
xiegangmai: 金币+1, 谢谢参与！ 2013-05-07 21:05:27
这个可以参考下
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 24.bmp
    • 2013-05-06 19:19:26, 865.51 K
4楼2013-05-06 19:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smiles_happy

金虫 (著名写手)

甲壳虫
★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-07 21:05:21
块拉伸，流沙好像有相关的视频
赞一下 回复此楼
难得一见，不如永世不见
5楼2013-05-07 10:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
4楼: Originally posted by yu4jinyuan6729 at 2013-05-06 19:20:01
这个可以参考下

恩，，谢谢大师帮忙
赞一下 回复此楼
今天，加油；明天，美好在招手
6楼2013-05-08 21:10:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
5楼: Originally posted by smiles_happy at 2013-05-07 10:20:25
块拉伸，流沙好像有相关的视频

恩，谢谢哦，呵呵
回复此楼
今天，加油；明天，美好在招手
7楼2013-05-08 21:10:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-09 23:14:02
引用回帖:
7楼: Originally posted by 照镜子2012 at 2013-05-08 21:10:57
恩，谢谢哦，呵呵...

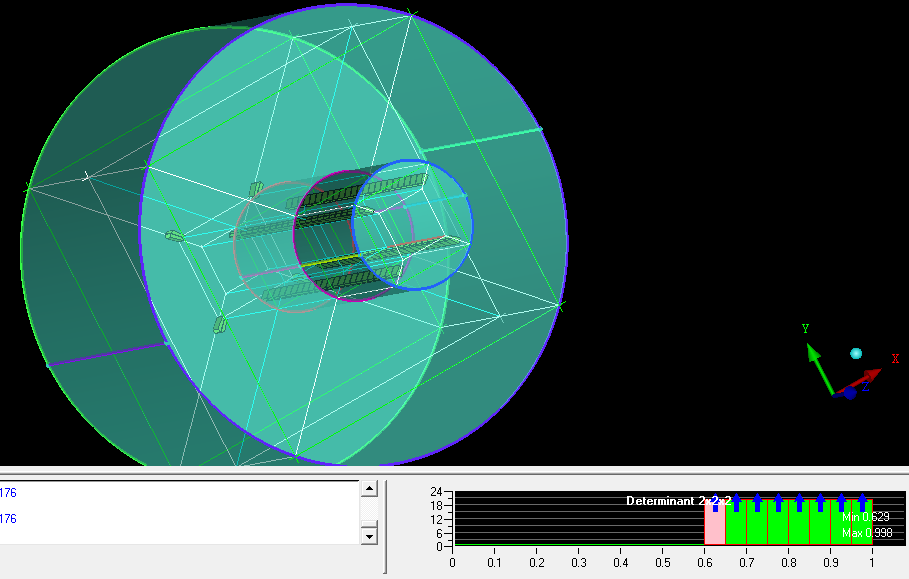

随便画了一下，雅阁比还可以！

赞一下 回复此楼
我要奋斗到底
8楼2013-05-09 16:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小宁5

新虫 (初入文坛)
看来大师还是蛮多的啊
赞一下 回复此楼
10楼2013-05-16 18:43:33
