[求助] TEM结果的处理 已有2人参与

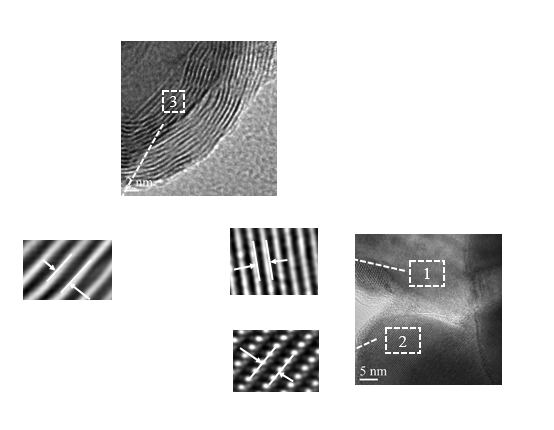

TEM的结果经过FFT和IFFT变换之后得到的晶格条纹应该是直线还是显示点的，附图是处理后的图片，发现位置2出现明显的点，1和3都是直线，该如何解释？

TEM结果的处理
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-13 16:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)

木虫浪子

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
fatewu: 金币+1, 谢谢回帖，欢迎常来催化交流~ 2015-01-14 15:10:23
zhangli134(liwentao2010代发): 金币+2 2015-04-29 19:45:48
不同zone axis的高分辨像处理后了肯定是不一样的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhangli134
人的烦恼就是记性太好，如果可以把所有事都忘掉，以后每一日都是个新开始，你说多好。
2楼2015-01-13 21:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangli134

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by leiws at 2015-01-13 21:23:42
不同zone axis的高分辨像处理后了肯定是不一样的

这是在同样的条件下测的结果，晶格条纹应该是线呢，还是能看到点组成的线呢？有没有书推荐一下
赞一下 回复此楼
3楼2015-01-14 08:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangli134

铁虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by leiws at 2015-01-13 21:23:42
不同zone axis的高分辨像处理后了肯定是不一样的

是不是FFT后的一个衍射斑点代表一个面啊？出现的点点是原子吗？
赞一下 回复此楼
4楼2015-01-15 16:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)

木虫浪子
★ ★ ★ ★ ★
fatewu: 金币+2, 谢谢回帖，欢迎常来催化，辛苦了~ 2015-01-17 14:41:51
zhangli134(liwentao2010代发): 金币+3 2015-04-29 19:45:55
引用回帖:
4楼: Originally posted by zhangli134 at 2015-01-15 16:35:45
是不是FFT后的一个衍射斑点代表一个面啊？出现的点点是原子吗？...

看到的点是一个面...具体的可以看看几本书：
1， 材料结构电子显微分析-----刘文西
2， 材料评价的高分辨电子显微方法 -----近藤大辅
另外稍微看一点晶体结构类的书会好点
赞一下(1人) 回复此楼
人的烦恼就是记性太好，如果可以把所有事都忘掉，以后每一日都是个新开始，你说多好。
5楼2015-01-15 20:23:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangli134

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by leiws at 2015-01-15 20:23:45
看到的点是一个面...具体的可以看看几本书：
1， 材料结构电子显微分析-----刘文西
2， 材料评价的高分辨电子显微方法 -----近藤大辅
另外稍微看一点晶体结构类的书会好点...

谢谢，这些点会不会正好是某一处，能测到几个面的原子的投影所致。
赞一下 回复此楼
6楼2015-01-16 15:04:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
zhangli134(liwentao2010代发): 金币+2 2015-04-29 19:46:01
感觉这图的分辨率不可能看到原子投影啊，而且不是STEM就根本不可能看到真实原子投影的嗯
赞一下 回复此楼
7楼2015-01-16 17:17:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangli134

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by gxytju2008 at 2015-01-16 17:17:24
感觉这图的分辨率不可能看到原子投影啊，而且不是STEM就根本不可能看到真实原子投影的嗯

那这些出来的球是什么？
赞一下 回复此楼
8楼2015-01-17 10:45:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
8楼: Originally posted by zhangli134 at 2015-01-17 10:45:16
那这些出来的球是什么？...

衍射以后的结果而已

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2015-01-17 12:13:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★
fatewu: 金币+1, 谢谢回帖，欢迎常来催化交流~ 2015-01-17 14:42:20
zhangli134(liwentao2010代发): 金币+2 2015-04-29 19:46:11
而且用FFT然后过滤信号再做IFFT这种方法很容易引入artificial的影响的，不一定是反应你样品真实情况，不是很建议这么解释核心数据的
赞一下 回复此楼
10楼2015-01-17 13:45:51
