小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » HR-TEM高分辨问题，等待高手解答!
81/1返回列表
查看: 4049  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xianfengzi

新虫 (初入文坛)

[求助] HR-TEM高分辨问题，等待高手解答! 已有1人参与

一，最近刚做了HR-TEM，碰到一些问题，还请坛里的虫子们帮忙解答一下，

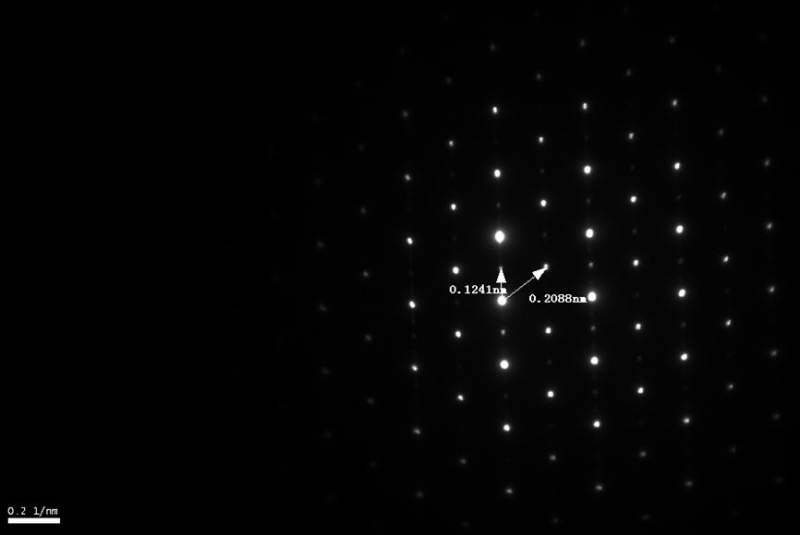

[eimg]2014/0328/w150h2104562_1395998044_269.jpg|bcs|

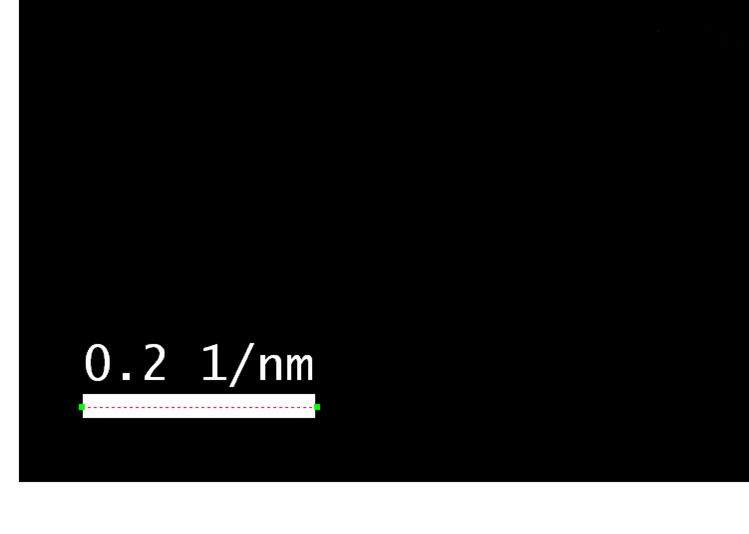

这是选区衍射花样，按照正常测量晶面间距的方法，测量中心点到某一斑点的距离然后求倒数，但是这张图给的标尺是0.2（1/nm）,标尺矫正的时候在Calibration中填写5.0还是填写0.2？
HR-TEM高分辨问题，等待高手解答!
HR-TEM高分辨问题，等待高手解答!-1

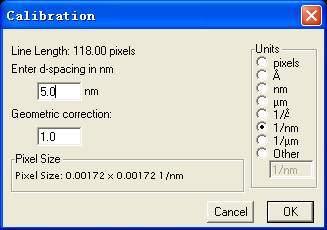

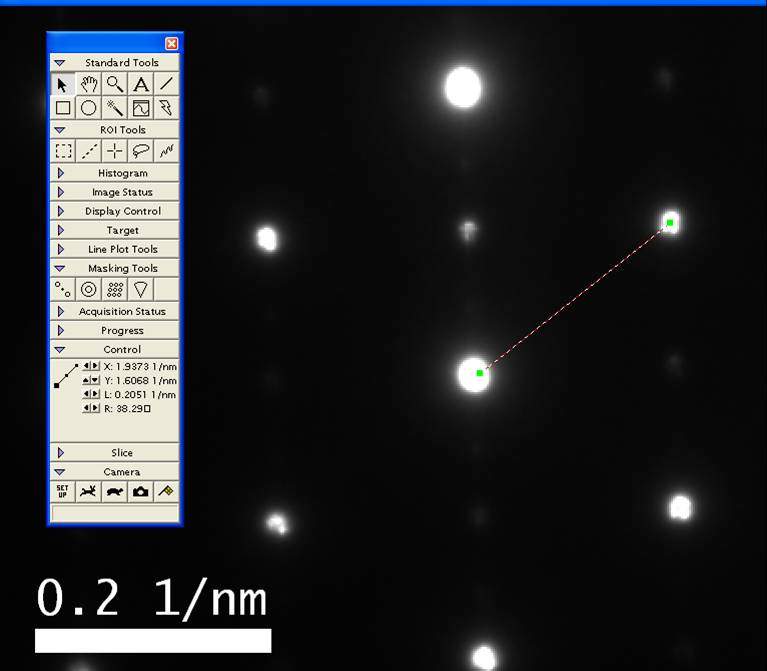

如果填写的是5.0测量时L显示的是0.2051（1/nm）,这个测量出来的数字还要求一次倒数吗？如果这样求出来就是4.8757nm，这可能吗？
HR-TEM高分辨问题，等待高手解答!-2

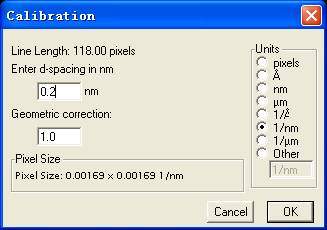

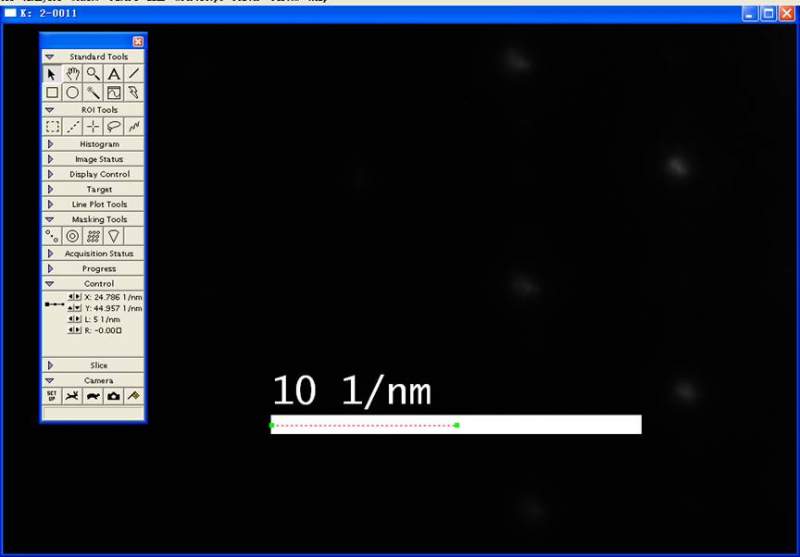

如果填写0.2,标尺自动变成10（1/nm）了
HR-TEM高分辨问题，等待高手解答!-3
HR-TEM高分辨问题，等待高手解答!-4

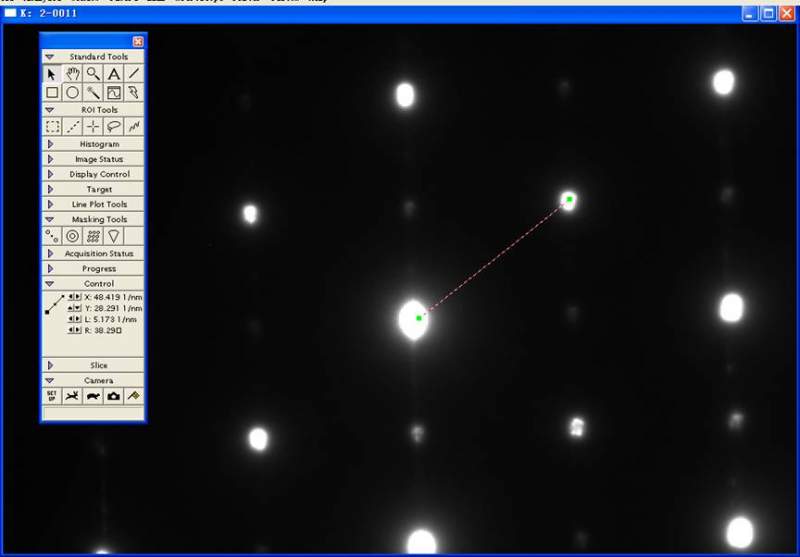

测量结果5.173（1/nm）这个要求倒数吗？
HR-TEM高分辨问题，等待高手解答!-5
整来整去，搞不明白，是不是衍射斑点dm3源文件附带的标尺有问题啊？

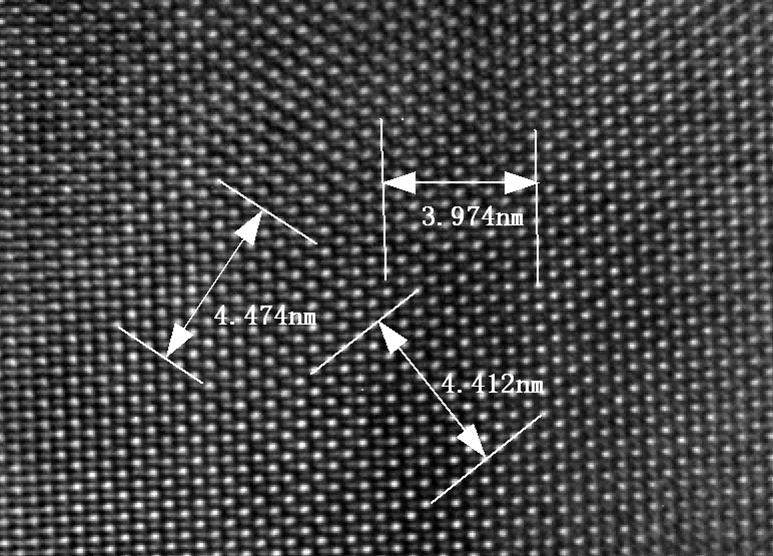

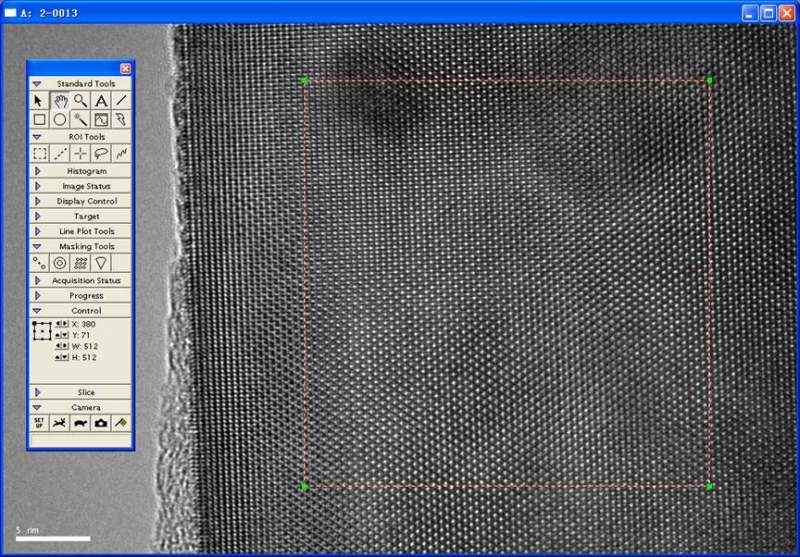

二，另外我自己根据高分辨率来做FFT，在高分辨率图上测量的结果（10条条纹间隔分别是：4.474、4.412、3.974）跟在FFT图上测的结果为什么不一致呢？
HR-TEM高分辨问题，等待高手解答!-6
HR-TEM高分辨问题，等待高手解答!-7
HR-TEM高分辨问题，等待高手解答!-8

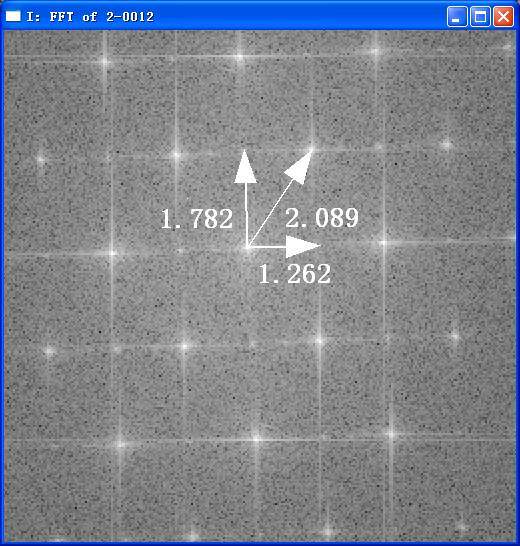

FFT变换测量：1.782、1.262、2.089（1/nm）,求倒数之后分别是：0.5612，0.7924，0.4787（nm）这个结果跟在高分辨率上测量的结果差距怎么这么大，还是我方法不对呢？
因为第一次接触HR-TEM，自己也查了一些资料，没弄明白，问题比较多，还请多多指教。。

HR-TEM高分辨问题，等待高手解答!-9


HR-TEM高分辨问题，等待高手解答!-10


HR-TEM高分辨问题，等待高手解答!-11


HR-TEM高分辨问题，等待高手解答!-12
回复此楼

» 收录本帖的淘帖专辑推荐

TEM-fft

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-28 17:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianfengzi

新虫 (初入文坛)
如果说SEAD衍射斑点反应的是样品一个较大区域的晶面分布情况，但是通过高分辨率FFT变换来的衍射图应该不会有太大问题，怎么两种不同方式测量的晶面间距相差这么大呢？
赞一下 回复此楼
2楼2014-03-28 17:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianfengzi

新虫 (初入文坛)
没有人回答么，还是我进错板块了
赞一下(1人) 回复此楼
3楼2014-03-28 20:06:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
xianfengzi: 金币+5, ★有帮助, 标尺的问题 2014-04-26 16:05:42
引用回帖:
3楼: Originally posted by xianfengzi at 2014-03-28 20:06:15
没有人回答么，还是我进错板块了

你确认标尺没错么？如果是晶格间距，一般是在0.5 nm左右，而依照你的0.2 1/nm标尺，这些都会在5 nm左右了，一般没有这么大晶格间距的晶体，你的高分辨率照片也同样验证了这个推测。我怀疑你的衍射标尺应该是2 1/nm，而不是0.2。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
4楼2014-03-29 11:39:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianfengzi

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by temedx at 2014-03-29 11:39:36
你确认标尺没错么？如果是晶格间距，一般是在0.5 nm左右，而依照你的0.2 1/nm标尺，这些都会在5 nm左右了，一般没有这么大晶格间距的晶体，你的高分辨率照片也同样验证了这个推测。我怀疑你的衍射标尺应该是2 1/nm ...

衍射花样的这个标尺是做透射的老师加上去的，第一次接触HR-TEM当时没有注意到这个会有问题，回来怎么标定都不对劲，现在也联系不上那个老师了，如果是2 1/nm，校准的时候是填2吗？
赞一下 回复此楼
5楼2014-03-29 21:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianfengzi

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by temedx at 2014-03-29 11:39:36
你确认标尺没错么？如果是晶格间距，一般是在0.5 nm左右，而依照你的0.2 1/nm标尺，这些都会在5 nm左右了，一般没有这么大晶格间距的晶体，你的高分辨率照片也同样验证了这个推测。我怀疑你的衍射标尺应该是2 1/nm ...

如果是2 1/nm标定还是不对，晶面间距都在2nm以上，我怀疑老师是不是直接把5nm求了倒数，但是单位没换过来。所以测量显示数值就是间距了？但是这样算出来的间距跟直接从高分辨做FFT测量的间距为什么差距很大呢？
赞一下 回复此楼
6楼2014-03-29 21:28:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

treeyeah

银虫 (小有名气)
弱弱的请教下，你这用的是什么软件？
赞一下 回复此楼
物理化学不分家~~
7楼2014-05-27 11:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianfengzi

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by treeyeah at 2014-05-27 11:57:35
弱弱的请教下，你这用的是什么软件？

DigitalMicrograph
赞一下 回复此楼
8楼2015-01-24 21:13:48
