[求助] 请教透射电镜TEM分析

要分析一下TEM结果，写在论文里面，但不知道该如何正确分析，特来请假大家。材料是薄膜材料，做多次XRD没有衍射峰出现，就做了TEM，看它到底有没有结晶。

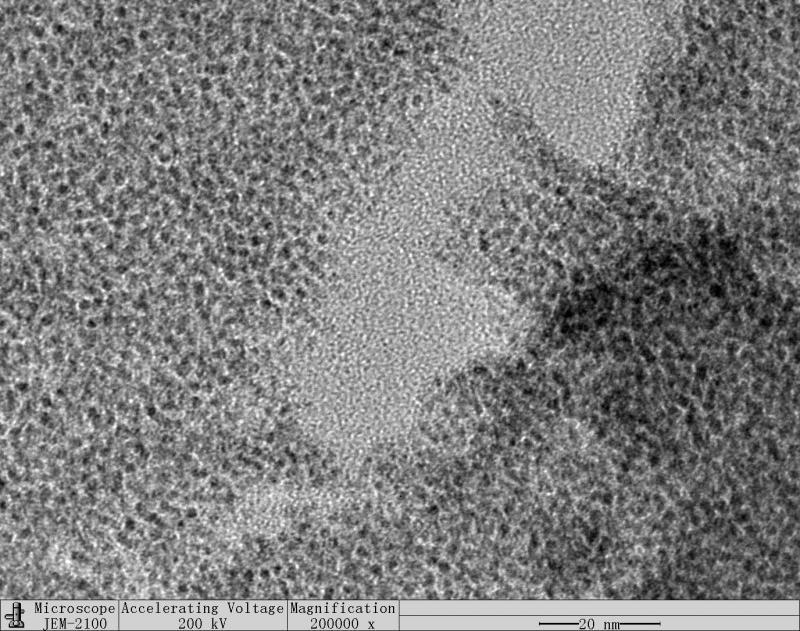

样品厚度大概100nm左右，电子衍射结果都是非晶晕环，我根据这些结果，只能得出材料是非晶的，这样分析是不是太少了点，还能从结果中得到什么信息可以分析啊？下面几张电子显微图像哪个比较好一点，是否出现晶格像呢？书上说晶格像是高分辨像，TEM中多大倍数才是高分辨像啊？
希望懂的朋友们帮帮忙，非常感谢！
回复此楼

» 收录本帖的淘帖专辑推荐

光电材料 一品堂 - 材料表征

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
勇敢自信踏实，科研其实和生活是一样一样的
1楼2012-08-09 13:35:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Smallpeng: 金币+2 2012-08-09 14:47:17
蒋青松: 金币+1, 感谢专家顾问 2012-08-10 12:52:06

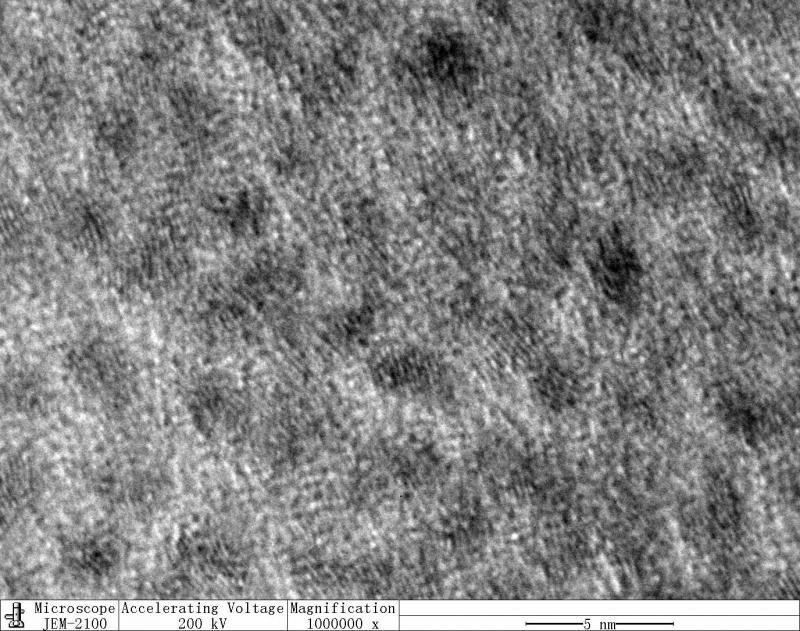

下面的可以看到晶格条纹了，你可以比对标尺量一下晶面间距。
赞一下(1人) 回复此楼
麦麦爸爸爱小牛
2楼2012-08-09 14:41:38
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
★ ★
感谢参与，应助指数 +1
蒋青松: 金币+1, 鼓励交流 2012-08-10 12:45:17
Smallpeng: 金币+1 2012-08-10 20:58:03
本帖仅楼主可见
赞一下
11楼2012-08-10 10:39:45
 已阅   申请FPI   编辑   查看我的主页

hyzgh

铁杆木虫 (著名写手)

【答案】应助回帖

★
Smallpeng: 金币+1 2013-05-11 14:49:46
第二张图我认为是非晶/纳米晶混合组织，可以这样认为吗？
赞一下(1人) 回复此楼
16楼2013-05-09 07:30:52
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Smallpeng

木虫 (正式写手)
引用回帖:
2楼: Originally posted by xiejf at 2012-08-09 14:41:38
下面的可以看到晶格条纹了，你可以比对标尺量一下晶面间距。

晶格像不是只有晶体才有啊，那我这个打电子衍射和XRD都证明是非晶啊，非晶和出现晶格条纹是不是矛盾呢？
赞一下 回复此楼
勇敢自信踏实，科研其实和生活是一样一样的
3楼2012-08-09 14:48:32
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★
Smallpeng: 金币+1 2012-08-09 19:17:23
引用回帖:
3楼: Originally posted by Smallpeng at 2012-08-09 14:48:32
晶格像不是只有晶体才有啊，那我这个打电子衍射和XRD都证明是非晶啊，非晶和出现晶格条纹是不是矛盾呢？...

你确定是非晶不是多晶？
赞一下 回复此楼
麦麦爸爸爱小牛
4楼2012-08-09 15:43:49
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

solar123

金虫 (小有名气)
Smallpeng: 回帖置顶 2012-08-09 19:16:54
Smallpeng: 取消置顶 2012-08-10 20:59:05
下面一张图感觉可以好好分析一下，你做的是什么薄膜啊？感觉相不是很一致，或者晶粒很小，薄膜中还有其他杂质
赞一下 回复此楼
5楼2012-08-09 17:06:27
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Smallpeng

木虫 (正式写手)
引用回帖:
4楼: Originally posted by xiejf at 2012-08-09 15:43:49
你确定是非晶不是多晶？...

xrd没有衍射峰，这次电子衍射都是非晶圆晕，肯定是非晶了吧
赞一下 回复此楼
勇敢自信踏实，科研其实和生活是一样一样的
6楼2012-08-09 19:15:07
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Smallpeng

木虫 (正式写手)
引用回帖:
5楼: Originally posted by solar123 at 2012-08-09 17:06:27
下面一张图感觉可以好好分析一下，你做的是什么薄膜啊？感觉相不是很一致，或者晶粒很小，薄膜中还有其他杂质

我做的是金属硼化物薄膜，应该如何分析，谢谢指导啊
赞一下 回复此楼
勇敢自信踏实，科研其实和生活是一样一样的
7楼2012-08-09 19:16:40
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

solar123

金虫 (小有名气)
引用回帖:
7楼: Originally posted by Smallpeng at 2012-08-09 19:16:40
我做的是金属硼化物薄膜，应该如何分析，谢谢指导啊...

啊，我对硼化物不是很了解，还是看看有没有其他高人来简答吧
赞一下 回复此楼
8楼2012-08-09 21:20:35
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jluxiaoxi

木虫 (正式写手)
首先你自己应该知道你是否用正确的测量仪器来测试XRD，薄膜的和粉末的用的仪器不一样吧，还有就是做TEM肯定是把材料刮下来的吧？要搞清楚电子衍射图中非晶和多晶的花样？
赞一下 回复此楼
9楼2012-08-09 22:09:03
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Smallpeng

木虫 (正式写手)
引用回帖:
9楼: Originally posted by jluxiaoxi at 2012-08-09 22:09:03
首先你自己应该知道你是否用正确的测量仪器来测试XRD，薄膜的和粉末的用的仪器不一样吧，还有就是做TEM肯定是把材料刮下来的吧？要搞清楚电子衍射图中非晶和多晶的花样？

这个都搞清楚了呢，XRD专门做的薄膜掠入射，没有衍射峰，电子衍射非晶和多晶同样清楚，我就是想说，我仅从这个透射电镜上得出非晶这一条来是不是分析的不够，从图像上还得得出什么来，好写在论文上，谢谢
赞一下 回复此楼
勇敢自信踏实，科研其实和生活是一样一样的
10楼2012-08-09 23:22:02
 已阅   关注TA 给TA发消息 送TA红花 TA的回帖
