[求助] TEM分析多孔材料 附图

各位大侠,我才刚刚介入材料领域,有很多东西需要学习。最近去拍透射电镜,但是不知道怎么分析,把图贴出来,请大家帮我看下,有几个问题请高手帮我解惑:

首先,材料是TiO2和SiO2的复合材料

问题:

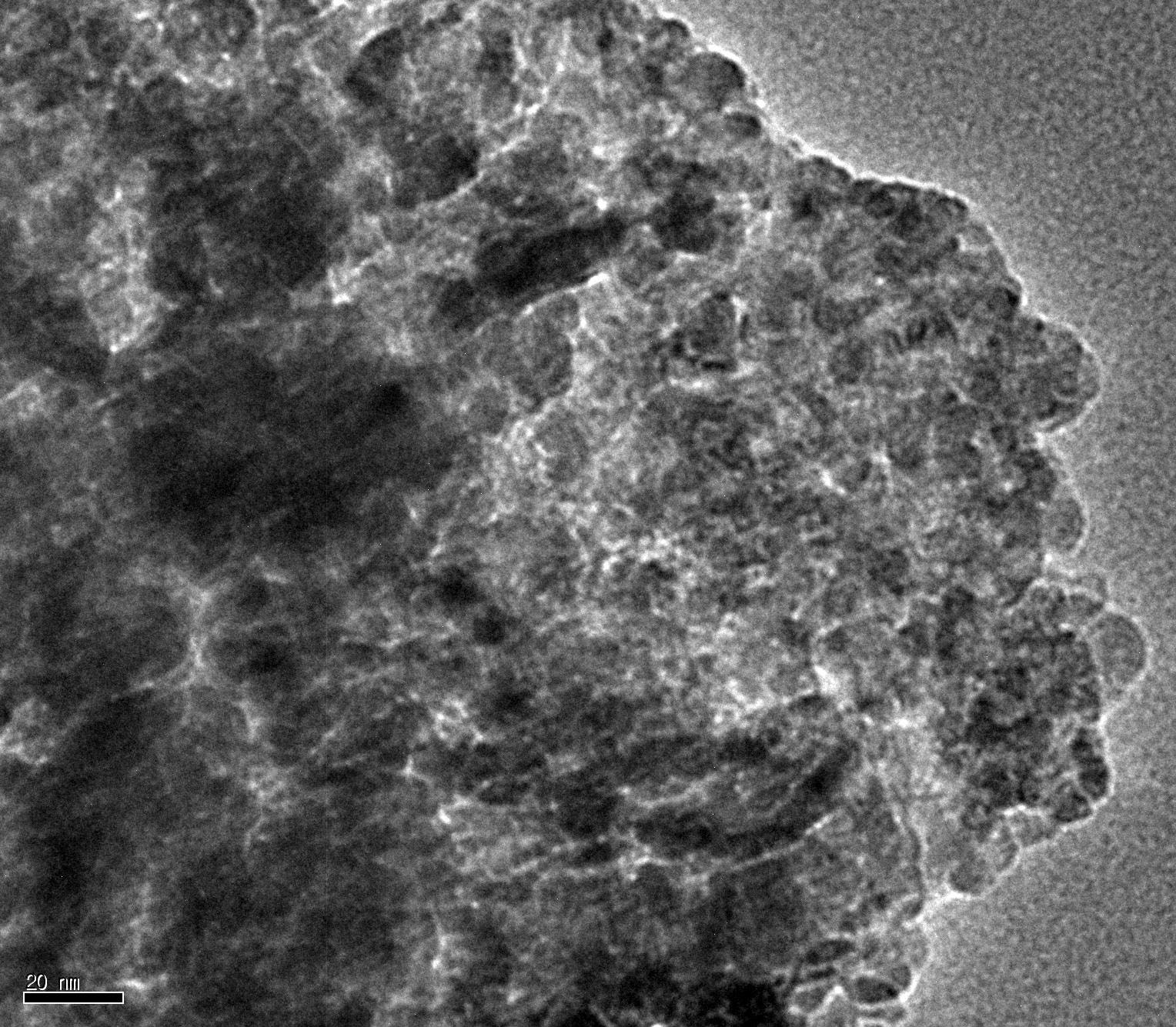

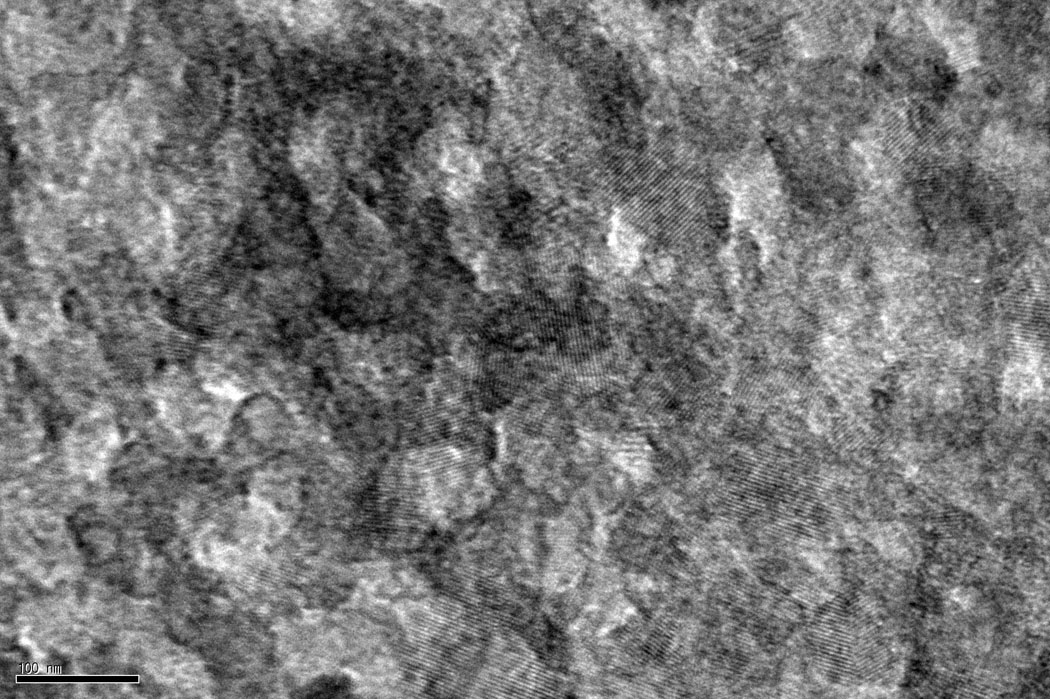

1.  图2是图1中间一个区域的HRTEM图,两幅图能否说明材料是多孔结构的?我做过N2吸附测试证明是有介孔存在的,但是我不知道透射电镜的照片 能否反应出空隙是一次孔而不是堆砌孔?

2. 图2中可以看出TiO2和无定型SiO2同时存在,能否看出它们是以什么方式结合?是简单的堆砌还是TiO2嫁接在SiO2上了?

请各位老师解惑,谢谢!

不知道是不是网络的原因?为什么不能上传图片
等随后再附上图片吧,不好意思。

[ Last edited by happyma on 2011-5-12 at 15:02 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

templar1108

木虫 (正式写手)

【答案】应助回帖

happyma(金币+2): 肥水不流外人田啊,意思下,嘿嘿感谢助贴 2011-05-13 10:40:01
帮楼主上传图片



2楼2011-05-13 10:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyma

铁虫 (小有名气)

怎么没人应助啊,自己顶一下
3楼2011-05-13 20:48:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

happyma(金币+2): 谢谢,不知道图上能看出SiO2和TiO2是什么方式结合的吗?请赐教 2011-05-14 09:40:51
从这张电镜照片中看不出介孔结构!

可以做一下样品切片后再照!
4楼2011-05-13 20:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
Originally posted by happyma at 2011-05-13 20:48:26:
怎么没人应助啊,自己顶一下

最近催化版人气不旺,不忍心这个板块下沉,今天坚持灌水!

稍微知道一点的问题都回答!
5楼2011-05-13 20:56:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyma

铁虫 (小有名气)

引用回帖:
Originally posted by zyhou at 2011-05-13 20:54:05:
从这张电镜照片中看不出介孔结构!

可以做一下样品切片后再照!

我做N2吸附试验的结果说明孔的形状为狭缝状的,我担心是不是材料二次堆砌的孔,所以专门请教过测试的老师,他说一般不会出现这种情况。所以结合TEM图,不知道能不能说明这点?呵呵

同时能说明TiO2和SiO2结合在一起了吗?
我是菜鸟一个,继续请教!
6楼2011-05-14 14:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwennian

木虫 (著名写手)

等待高人解图
7楼2011-05-14 18:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzelvzju

捐助贵宾 (正式写手)

【答案】应助回帖

★
zxrno10(金币+1): 2011-05-14 22:30:37
happyma(金币+2): 2011-05-16 07:18:36
这张图片感觉说明不了问题,N2吸附判断孔形状不靠谱,因为据我所知理论计算的时候是为了简化计算而假设孔结构是狭缝型或柱型,现在反推回去有些牵强,当然是个人之见。如果想看TiO2和SiO2是如何结合,可以尝试XPS,看有没有Si-Ti
天行健
8楼2011-05-14 19:42:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvlf880209

木虫 (正式写手)

引用回帖:
Originally posted by jinzelvzju at 2011-05-14 19:42:40:
这张图片感觉说明不了问题,N2吸附判断孔形状不靠谱,因为据我所知理论计算的时候是为了简化计算而假设孔结构是狭缝型或柱型,现在反推回去有些牵强,当然是个人之见。如果想看TiO2和SiO2是如何结合,可以尝试XPS ...

我觉得你张图有点不清楚,100nm的那张图很不清楚。如果调试清楚了,应该可以看出不同物质之间的界面
9楼2011-07-11 20:33:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

radiolaria

铜虫 (正式写手)

吸附的介孔来自于纳米颗粒的堆积空隙。第二张可以看出结晶的TiO2纳米颗粒。
10楼2011-07-11 20:41:48
