应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 【求助】BET表面积、孔容、孔径分布分析
121/1返回列表
查看: 5800  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhaoyanqiu

金虫 (小有名气)

[交流] 【求助】BET表面积、孔容、孔径分布分析

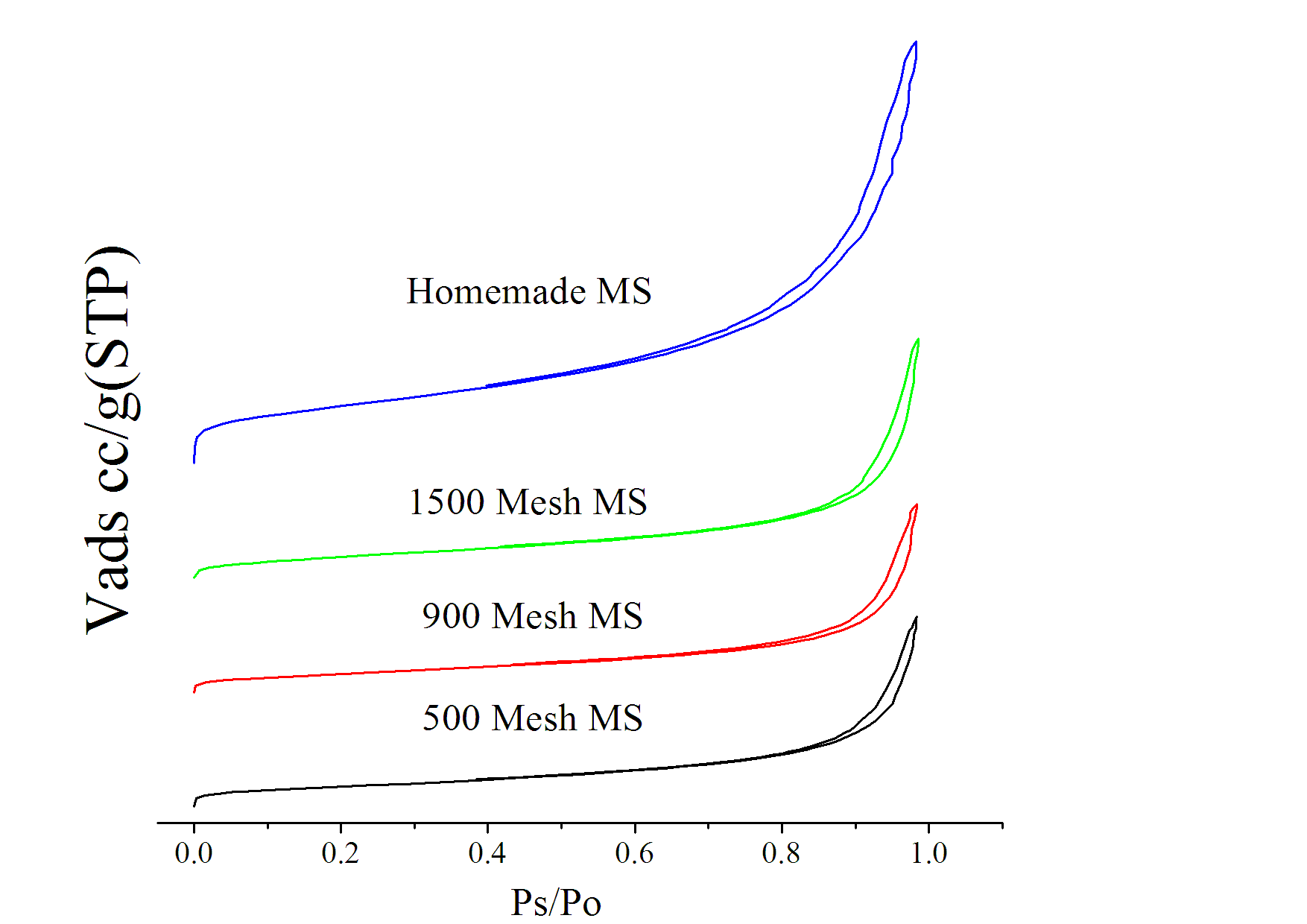

以下是我做微球的BET比表面积分析，麻烦大家帮我分析一下，这是几类等温吸附曲线？是属于类型什么孔道？这个数据合理不？
微球        粒径(Mean±SD, μm)                BET表面积(sq.m/g)        总孔容(ml/g)
1         7.1±3.0                                      129.980        0.3888
2        12. 8±4.2                                       50.881        0.2691
3        15.2±4.4                                       46.482        0.2084
4        32.5±5.8                                       45.773        0.1737
回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料 多孔碳材料 海水提锂 表征
电容器重要帖子

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-02-25 22:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jinaipurwd

新虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
根据我接触的吸脱附曲线图分析，你这个材料是属于介孔（中孔）比较多的，你如果需要更详细直观的，处理后的检测报告，可以找我，我可以帮你免费检测一下样品，出一份报告，你这个太粗糙了，如有兴趣联系我，QQ：1428983609   ，记住是免费检测哦！呵呵，
赞一下(4人) 回复此楼
10楼2012-02-06 15:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

全天很无聊

铜虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
金光闪闪2010(金币+1): 2011-05-01 18:31:02
zhaoyanqiu(金币+12): 谢谢啦，再一次加深了我对孔的认识，呵呵 2011-05-04 15:36:53
纯属个人看别人文献自己理解的（不对的请各位批评指正）：
1楼主和我做的样品曲线基本一致，介孔不论是堆积孔还是其他的，定义总是2-50nm的孔为介孔材料，
2滞后环是判断材料是否为介孔材料的重要依据，由滞后环H3型可判断是狭缝状不均匀的孔，这多为粒子间的堆积形成
3孔径分布图是判断介孔材料较为直接的方法，可知500、900、1500样最可几孔径在30nm即孔径集中在此处分布即说明你的材料孔径有相当部分集中在30nm，材料确实有介孔存在只是多少的问题（孔径分布类似正太分布图），而那个home样是多级孔道结构的材料它的峰值太多了不过这些峰值都在50nm下，你说能不是介孔材料么？孔径在50-100nm后也有分布，100nm后曲线接近横坐标说明100nm后的孔很少，因此可以说你的材料是介孔与大孔并存的多孔材料，嘿嘿，介孔是做出来了的
4如果你做了TEM的话可更为直接的印证你的材料形成孔的原因究竟是因颗粒间堆积形成的呢还是其他的原因
赞一下(5人) 回复此楼
7楼2011-05-01 18:01:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

破碎冰月

铁杆木虫 (著名写手)
wandaohzl: 鼓励交流 2011-02-26 09:44:07
zhaoyanqiu(金币+3): 谢谢 2011-02-26 16:01:33
只是一些颗粒的堆积孔
赞一下(2人) 回复此楼
2楼2011-02-26 09:04:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桑净净

银虫 (小有名气)
zhaoyanqiu(金币+2): 谢谢 2011-02-26 20:38:50
引用回帖:
Originally posted by zhaoyanqiu at 2011-02-25 22:17:02:
以下是我做微球的BET比表面积分析，麻烦大家帮我分析一下，这是几类等温吸附曲线？是属于类型什么孔道？这个数据合理不？
微球        粒径(Mean±SD, μm)                BET表面积(sq.m/g)        总孔容(ml/g)
1         7.1±3.0                            ...

你的图和我做出来的基本上一模一样，不是介孔吗？
赞一下(1人) 回复此楼
3楼2011-02-26 12:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoyanqiu

金虫 (小有名气)
引用回帖:
Originally posted by 破碎冰月 at 2011-02-26 09:04:47:
只是一些颗粒的堆积孔

是如何判断是颗粒堆积而不是介孔呢？
赞一下(1人) 回复此楼
4楼2011-02-26 16:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

全天很无聊

铜虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
nuaajsh(金币+1): 谢谢分享 2011-05-01 23:55:33
引用回帖:
Originally posted by 全天很无聊 at 2011-05-01 18:01:00:
纯属个人看别人文献自己理解的（不对的请各位批评指正）：
1楼主和我做的样品曲线基本一致，介孔不论是堆积孔还是其他的，定义总是2-50nm的孔为介孔材料，
2滞后环是判断材料是否为介孔材料的重要依据，由滞后环 ...

http://muchong.com/bbs/viewthread.php?tid=2707826&viewexp=yes
刚看到的，绝对精华帖
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

wqtzzt
8楼2011-05-01 18:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhaoyanqiu

金虫 (小有名气)
引用回帖:
Originally posted by 桑净净 at 2011-02-26 12:10:16:
你的图和我做出来的基本上一模一样，不是介孔吗？

该如何确定呢？
回复此楼
5楼2011-02-26 20:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingtang3988

金虫 (小有名气)
zhaoyanqiu(金币+3): 我也希望是这样的，谢谢 2011-02-27 17:07:11
个人认为还是有介孔的，吸脱附曲线存在有滞后环的，虽然比较小。是不是可以归属为Ⅳ型吸附等温线和H1型滞后环呢，建议查阅下相关文献，比对一下
赞一下 回复此楼
6楼2011-02-27 09:32:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

boshi806

铁杆木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你最好是做一下氮吸附图！
赞一下(1人) 回复此楼
9楼2012-01-10 11:09:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqtzzt

金虫 (著名写手)
送红花一朵
引用回帖:
8楼: Originally posted by 全天很无聊 at 2011-05-01 18:32:16
http://muchong.com/bbs/viewthread.php?tid=2707826&viewexp=yes
刚看到的，绝对精华帖...

哪里找的，精华贴。
回复此楼
12楼2019-03-20 08:12:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
29404191811楼
2013-03-26 14:45   回复
相关版块跳转 我要订阅楼主 zhaoyanqiu 的主题更新
121/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0856材料求调剂 +8 hyf hyf hyf 2026-02-28 9/450 2026-02-28 16:27 by etapple
[考研] 285求调剂 +3 满头大汗的学生 2026-02-28 3/150 2026-02-28 16:22 by 无际的草原
[考研] 265分求调剂不调专业和学校有行学上就 +4 礼堂丁真258 2026-02-28 6/300 2026-02-28 16:18 by 求调剂zz
[考研] 312求调剂 +4 吃宵夜1 2026-02-28 5/250 2026-02-28 16:11 by gjm133
[考博] 26申博 +3 想申博！ 2026-02-26 3/150 2026-02-28 16:07 by nxgogo
[考研] 材料类求调剂 +3 wana_kiko 2026-02-28 3/150 2026-02-28 15:03 by lature00
[考研] 295求调剂 +4 19171856320 2026-02-28 4/200 2026-02-28 13:39 by ms629
[考研] 290求调剂 +4 材料专硕调剂； 2026-02-28 5/250 2026-02-28 13:32 by houyaoxu
[考研] 0856调剂 +3 刘梦微 2026-02-28 3/150 2026-02-28 13:22 by houyaoxu
[考研] 寻找调剂 +3 LYidhsjabdj 2026-02-28 3/150 2026-02-28 12:59 by miniwendy
[考研] 304求调剂 +5 曼殊2266 2026-02-28 6/300 2026-02-28 12:44 by 迷糊CCPs
[硕博家园] 博士自荐 +6 科研狗111 2026-02-26 9/450 2026-02-28 12:32 by seaskyy
[考研] 272求调剂 +3 田智友 2026-02-28 3/150 2026-02-28 12:31 by 王加浩to
[考研] 298求调剂 +4 axyz3 2026-02-28 4/200 2026-02-28 11:21 by wang_dand
[考博] 博士推荐 +3 花儿笑? 2026-02-21 4/200 2026-02-27 18:30 by 黑！在干嘛
[高分子] 求环氧树脂研发1名 +3 孙xc 2026-02-25 10/500 2026-02-27 13:22 by ichall
[基金申请] 什么是人一生最重要的？ +10 瞬息宇宙 2026-02-21 10/500 2026-02-27 08:46 by tfang
[基金申请] 面上可以超过30页吧？ +12 阿拉贡aragon 2026-02-22 13/650 2026-02-26 22:09 by Hahaxia
[教师之家] 版面费该交吗 +14 苹果在哪里 2026-02-22 17/850 2026-02-26 11:55 by AGI智创机器人
[硕博家园] 【博士招生】太原理工大学2026化工博士 +4 N1ce_try 2026-02-24 8/400 2026-02-26 08:40 by N1ce_try
信息提示
关闭
请填处理意见
关闭
