[求助] TEM自带软件给出的结果怎么分析

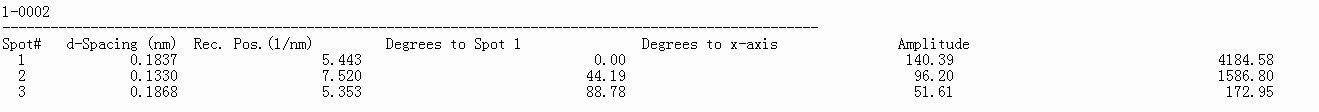

以前都是拿底片自己测量，这次操作的老师给出TEM自带软件给出的结果，说是这样更方便分析，可是我没看懂，请懂的虫友赐教，各项都是什么意思啊？
回复此楼

» 收录本帖的淘帖专辑推荐

科研、投稿中可能遇到的小问题 与自己课题相关 TEM表征手段 XRD相关
科研工具--TEM分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-19 11:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢交流 2012-02-19 12:25:53
jiaying(金币+2): ★★★很有帮助 谢谢！ 2012-02-19 17:25:38
jiaying(金币+6): ★★★★★最佳答案 2012-02-19 20:22:28
这些测量结果是建立在以哪个斑点为中心斑点之上的。
d-spacing:晶面间距
Rec.Pos:晶面间距的倒数
Degree to X-axis:各个点和中心点连线与水平线的夹角
Amplitude:好像是斑点的一个亮度或者能量值吧
X-axis:水平线
赞一下 回复此楼
此毛猴非毛猴也~~~
2楼2012-02-19 12:04:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaying

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 毛猴 at 2012-02-19 12:04:52:
这些测量结果是建立在以哪个斑点为中心斑点之上的。
d-spacing:晶面间距
Rec.Pos:晶面间距的倒数
Degree to X-axis:各个点和中心点连线与水平线的夹角
Amplitude:好像是斑点的一个亮度或者能量值吧
X-axis:水 ...

谢谢！
借此进一步请教，以下两幅图是对应的，估计相为α-Ti、α‘-Ti或β-Ti
请问最简便的标注过程是什么呢？

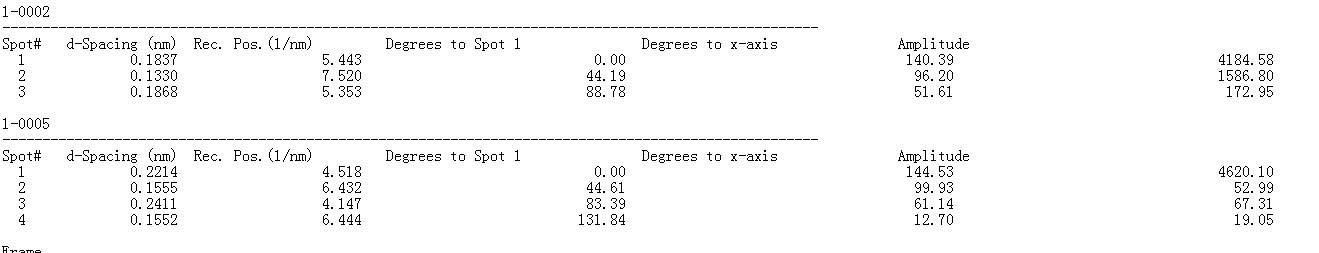

数据

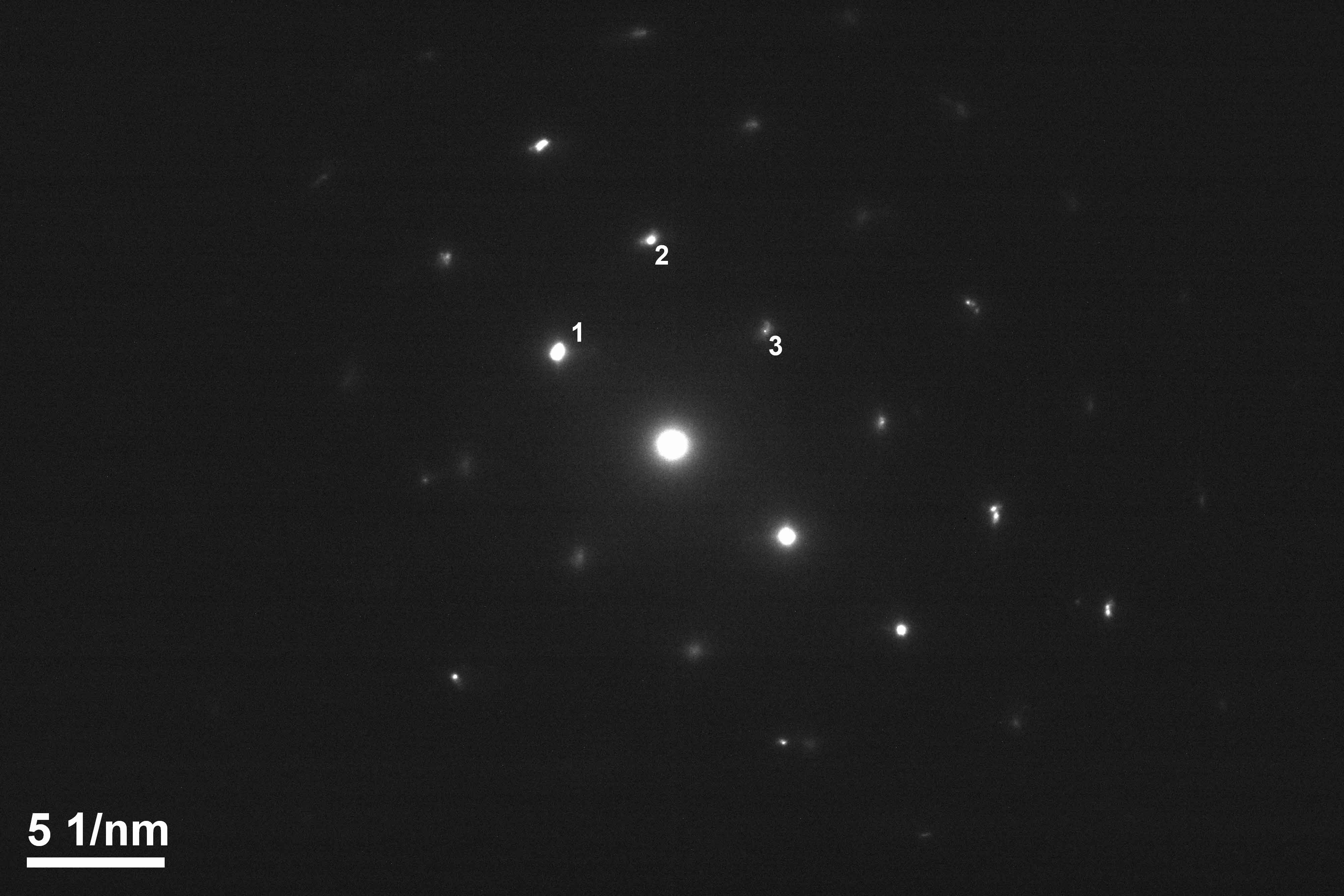

衍射花样
赞一下 回复此楼
3楼2012-02-19 18:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)
aishan(金币+1): 感谢交流 2012-02-19 19:15:58
zhyq8767(金币+1): 感谢交流 2012-02-19 19:20:25
引用回帖:
3楼: Originally posted by jiaying at 2012-02-19 18:44:26:
谢谢！
借此进一步请教，以下两幅图是对应的，估计相为α-Ti、α‘-Ti或β-Ti
请问最简便的标注过程是什么呢？

数据
[eimg]2c/8f/164240_ ...

我不知道你说的“标注过程”是什么？你是说想确定这是哪种相？你可以算一哈R1^2：R2^2:R3^2的比值，看看符合哪种晶体结构的消光条件，然后确定晶面指数，再确定晶格常数，这些都和上面提到的那三种相的晶格常数对比，便可以确定相的种类。
赞一下 回复此楼
此毛猴非毛猴也~~~
4楼2012-02-19 18:49:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaying

银虫 (正式写手)
引用回帖:
4楼: Originally posted by 毛猴 at 2012-02-19 18:49:56:
我不知道你说的“标注过程”是什么？你是说想确定这是哪种相？你可以算一哈R1^2：R2^2:R3^2的比值，看看符合哪种晶体结构的消光条件，然后确定晶面指数，再确定晶格常数，这些都和上面提到的那三种相的晶格常数对 ...

谢谢！
我知道这个过程，如果按这种方法标注(下述R1与R3分别代表中心点到点1、点3的距离)
R1/R3=D3/D1=0.1868/0.1837=1.017
R1与R3夹角为88.78度
可是R(点1与点3之间的距离未知)/R3怎么求呢？
赞一下 回复此楼
5楼2012-02-19 19:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)
引用回帖:
5楼: Originally posted by jiaying at 2012-02-19 19:19:24:
谢谢！
我知道这个过程，如果按这种方法标注(下述R1与R3分别代表中心点到点1、点3的距离)
R1/R3=D3/D1=0.1868/0.1837=1.017
R1与R3夹角为88.78度
可是R(点1与点3之间的距离未知)/R3怎么求呢？

我们算的距离比值都是相对于中心斑点的，R13根本用不上。
赞一下 回复此楼
此毛猴非毛猴也~~~
6楼2012-02-19 19:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaying

银虫 (正式写手)
引用回帖:
6楼: Originally posted by 毛猴 at 2012-02-19 19:24:59:
我们算的距离比值都是相对于中心斑点的，R13根本用不上。

平行四边形短边长、长边长，另外一个不是短对角线长度吗？难道是中心点到点2的长度？
赞一下 回复此楼
7楼2012-02-19 19:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)
引用回帖:
7楼: Originally posted by jiaying at 2012-02-19 19:51:33:
平行四边形短边长、长边长，另外一个不是短对角线长度吗？难道是中心点到点2的长度？

嗯，短边，较长的边，对角线三者之间的比值。
赞一下 回复此楼
此毛猴非毛猴也~~~
8楼2012-02-19 21:16:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Frank0903

金虫 (正式写手)
毛猴(金币+1): 感谢交流！ 2012-02-20 11:25:20
你用的应该是高分辨透射电镜，首先按照晶面间距和可能沉淀相的对应晶面间距对，如果d1、d2、d3都能对上，其次对上述晶面之间的夹角，如果都能对上则可确定该相，然后计算得到晶带轴。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

jiaying
9楼2012-02-20 11:24:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaying

银虫 (正式写手)
送鲜花一朵
引用回帖:
楼: Originally posted by Frank0903 at 2012-02-20 11:24:01:
你用的应该是高分辨透射电镜，首先按照晶面间距和可能沉淀相的对应晶面间距对，如果d1、d2、d3都能对上，其次对上述晶面之间的夹角，如果都能对上则可确定该相，然后计算得到晶带轴。

多谢！
确实是高分辨电镜，您这样一说想起来了，操作电镜的老师好像就是在对晶面间距。不知道您那里是否有包含各晶面之间夹角的pdf卡片库？以前见过一次这样的卡片库。
赞一下 回复此楼
10楼2012-02-20 13:12:22
