[求助] 怎么分析 TEM图片，唉，郁闷

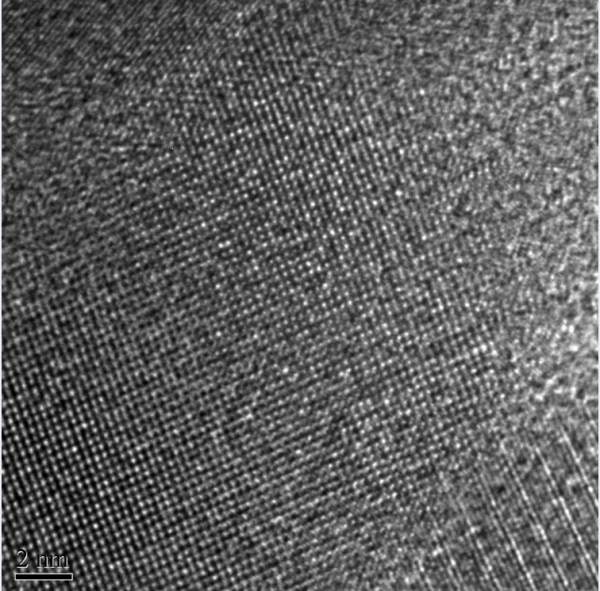

去北科做了TEM，是关于Fe2O3的，并掺杂了少量的Co，拿回来以后老师说图片很好，可是就是不知道怎么分析的，好郁闷呢
怎么分析 TEM图片，唉，郁闷
回复此楼

» 收录本帖的淘帖专辑推荐

TEM-fft 材料测试各种方法

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-04 17:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

无痕之剑

银虫 (小有名气)
确定是否含Co，需要测EDS或者XPS，分析SEM还需要测XRD确定是什么相的，然后需要测个这个图的SAED（选取电子衍射）根据选取电子衍射确定晶向，如果不测的话，则用分析软件做FFT（傅里叶变换）。具体操作，自己再查查吧，我只是先抛个砖
赞一下(1人) 回复此楼
自强不息 厚德载物
2楼2013-09-04 18:51:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
晶格不错，FFT转换一下对对晶面，掺杂应该很难看出来，建议XPS或者TEMmapping
赞一下 回复此楼
3楼2013-09-04 19:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1122202043

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 无痕之剑 at 2013-09-04 18:51:24
确定是否含Co，需要测EDS或者XPS，分析SEM还需要测XRD确定是什么相的，然后需要测个这个图的SAED（选取电子衍射）根据选取电子衍射确定晶向，如果不测的话，则用分析软件做FFT（傅里叶变换）。具体操作，自己再查查 ...

唉，我是个门外汉呢。我可能只用这一次做TEM，后面不用这个。可是花了挺多钱，不分析又对不起花的几百大洋~！电子衍射我还没听过，热能出身，怎么会这个呢~~~~·~····
赞一下 回复此楼
4楼2013-09-10 13:50:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归2011

金虫 (正式写手)

【答案】应助回帖

先XRD确定你自己这个东西具体是哪个晶相，找到对应的卡片，卡片里有各个晶格的参数，然后再去图上量，根据晶体结构算你这个可能是什么晶面，或者看看别人文献大概是什么晶面的，和自己的数据对不对得上。傅里叶变换那个是可以确定晶带轴。这个东西就这样说也说不清楚，问问周围懂的人吧，具体操作真是说不完
赞一下 回复此楼
5楼2013-09-10 14:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归2011

金虫 (正式写手)

【答案】应助回帖

掺杂量是多少？不多的话，XRD晶相应该是变化不大的，只是峰位有便宜而已
赞一下 回复此楼
6楼2013-09-10 14:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x_0423

金虫 (正式写手)
感觉做TEM真没必要，XRD和SEM/EDS就行，即快速又便宜。
仅仅是这幅TEM图什么都说明不了，倍率大点也行啊，这图和用黑白相机照袜子差不多……
赞一下 回复此楼
7楼2013-09-10 15:55:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
7楼: Originally posted by x_0423 at 2013-09-10 15:55:40
感觉做TEM真没必要，XRD和SEM/EDS就行，即快速又便宜。
仅仅是这幅TEM图什么都说明不了，倍率大点也行啊，这图和用黑白相机照袜子差不多……

貌似掺杂量很小的话，XRD，EDS都搞不定的。。
赞一下 回复此楼
8楼2013-09-10 17:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x_0423

金虫 (正式写手)
引用回帖:
8楼: Originally posted by gxytju2008 at 2013-09-10 18:52:37
貌似掺杂量很小的话，XRD，EDS都搞不定的。。...

的确，受教了，呵呵
不知楼主说的少量有多少，要是微量还真得XPS
赞一下 回复此楼
9楼2013-09-11 09:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzjdl

铜虫 (小有名气)
你想要得到什么信息？稍微低级倍数的高分辨照片吗？这个右下角晶格明显不一样，但没拍全
赞一下 回复此楼
10楼2013-09-11 10:14:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
