[交流] ANSYS网格映射划分问题。 已有1人参与

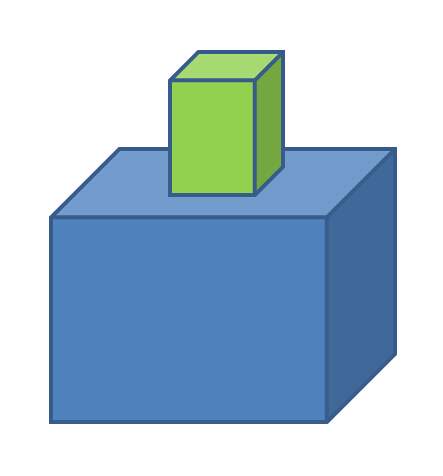

小弟是个ANSYS新手,最近做个分析,遇到一个坎过不去,就是上下两个长方体拼接起来,长方体大小不一,见图,GLUE之后,我想在大的长方体上自由划分网格,却划不出,提示是某个体"invalid topology“,请问我该怎么处理?
有人说用workplane切割,我在接触面也就是长方体上表面切割,也切不了,说是输出的体和输入的体一样。。恳请会的大虾指点迷津。最好指出对应的GUI操作在哪?

ANSYS网格映射划分问题。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iiiiippppp

铜虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
GUI,操作我还真不会,但是用APDL可以实现,也很简单。可以做几条辅助线,对每一条边进行节点划分,完全可以实现左右的单元都是正方向?
这辈子就死换能器上了
2楼2014-12-04 08:59:08
