[求助] 求助ANSYS/LS-DYNA网格划分

实体单元  3D SOLID164

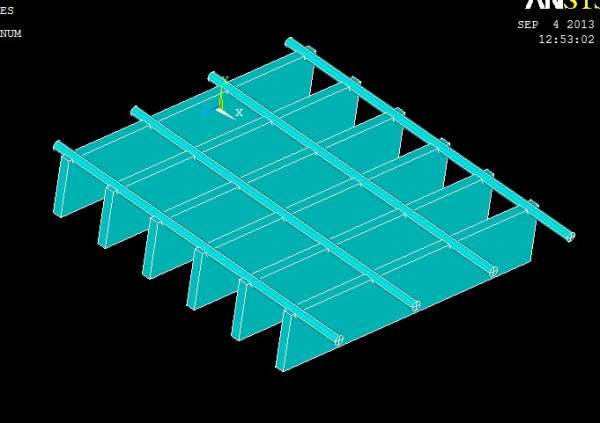

下面这个图要怎么划分网格 急急急急
求助ANSYS/LS-DYNA网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-09-08 22:09:01
圆柱用 beam161;板用 solid164 或 shell163。
2楼2013-09-04 18:32:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)


【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-10-17 22:56:04
hymesh等网格处理工具  模型不太难 还蛮简单的
3楼2013-09-04 23:00:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dorl

铜虫 (初入文坛)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-10-17 22:56:09
如果你用的是命令流,可以参考一下的方法:
1、先建一层的柱和板,划分网格之后,其余层用复制
2、对于柱子可以使用 映射划分 如果有特殊需要的位置 可以使用工作面切割
     对于板 我建议 使用网格扫掠 定义mesh200 单元 划分板的上表面 用扫掠的方法 划分板
4楼2013-10-17 22:55:39
