[求助]
这个模型怎么用映射、扫略网格划分，请各位大侠帮忙看看吧，小女子感激不尽！ 已有1人参与
|

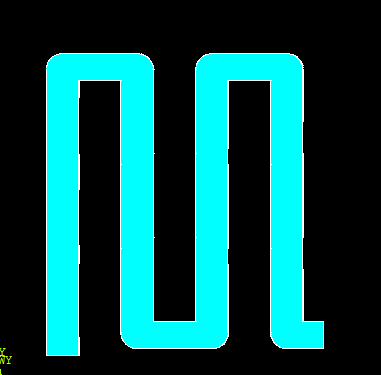

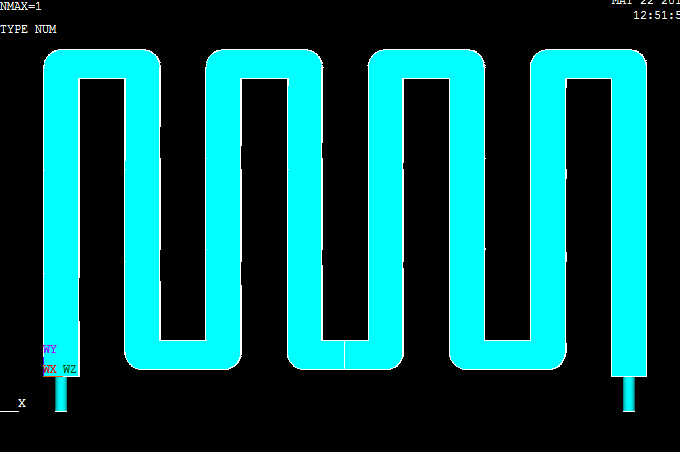

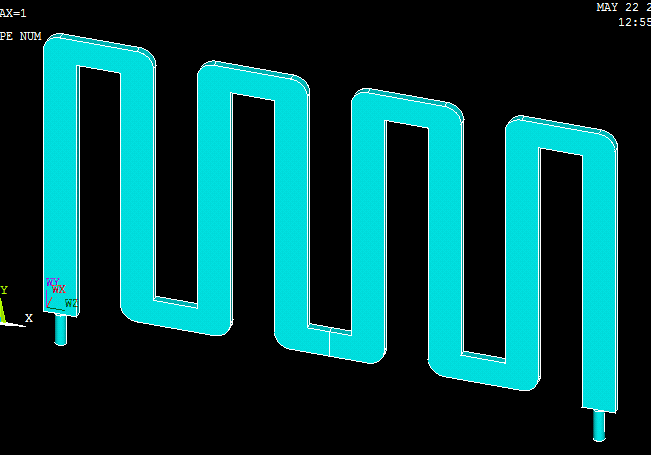

各位大侠，帮帮忙吧。。。。一个水管道，如图A、B，由三部分组成，底下两个是小圆柱，上面的水管是先画了一个平面，如图C,然后VOFFST由法向偏移成体，（所以水管的横截面其实是矩形的），再把左边水管镜像生成右边，最后把两个小圆柱和上面的连管用VADD成一体，之前用自由网格划分网格质量一直不行，请问怎么用映射或者扫略划分网格啊。。。 A.png  B.png  C.png |
回复此楼» 猜你喜欢
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有3人回复
-
今日不放榜？网传国自然预计 8 月 27 日可查结果
已经有21人回复
-
能否退出参与的面上项目解除限项
已经有17人回复
-
估计是周四
已经有4人回复
-
我面上完蛋了
已经有9人回复
-
2026国自然函评费到账
已经有18人回复
-
建议基金发布提前给出明确的时间点
已经有15人回复
-
范进中举一文的中心思想
已经有7人回复
-
朋友圈看到的
已经有9人回复
-
让我中一个面上吧！
已经有16人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求大侠解释一下ANSYS网格划分时映射划分By corners指令
已经有6人回复
- 求助薄板网格划分
已经有5人回复
- 【求助】ANSYS对薄膜模型网格化出问题
已经有8人回复
2楼2014-05-22 19:22:06
3楼2014-05-23 13:29:45
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
行走的几何猫: 金币+8, ★★★★★最佳答案, 谢谢哈，大侠 2014-05-24 08:35:37
行走的几何猫: 金币+8, ★★★★★最佳答案, 谢谢哈，大侠 2014-05-24 08:35:37
|
使用 VSBW 切割体时，可以选择要切割的体。对你的情况，如果按照我提供的图进行切割，可以看一下下面的图，提供了开头几次切割的方法，其余自己做吧。 切割完毕，可以先不划分网格，使用 REFLECT 重新生成左半部 (也是切割好的小体积)，然后使用： Main Menu > Preprocessor > Numbering Ctrls > Merge Items > 选择 Keypoints 进行合并，软件会自动合并线和面。 然后再一起划分 Map 网格即可。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 25.png
2014-05-23 18:06:02, 20.64 K
4楼2014-05-23 18:11:22
