[求助] 求助薄板网格划分

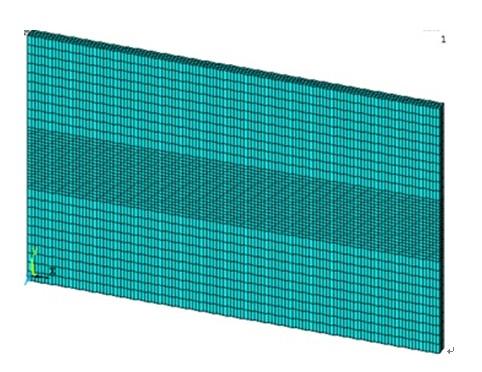

如图中模板所示，我想建一个120x60x2mm的镁合金AZ31B的模型并且进行网格划分，其中焊缝附近，即中间20mm处为1x1x1mm的网格，远离焊缝的地方用1x2x1mm的网格划分。所有网格采用六面体单元映射网格划分，我只会划分单元边长相等网格，请各位大侠赐教，不胜感激！！！PS：命令流和见面操作都可以，谢谢！！

回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理交流

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
nozuonodie
1楼 2013-05-03 21:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

传奇围脖

铜虫 (初入文坛)
是基于ansys平台的网格划分
赞一下 回复此楼
nozuonodie
2楼2013-05-03 22:00:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youyouxiong

新虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-03 23:43:19
2mm厚的网格在厚度方向只画两个，算出来的结果恐怕误差会非常的大，通常情况下ansys默认三个网格以上的板在厚度方向才有刚度
赞一下 回复此楼
3楼2013-05-03 22:34:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

传奇围脖

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by youyouxiong at 2013-05-03 22:34:57
2mm厚的网格在厚度方向只画两个，算出来的结果恐怕误差会非常的大，通常情况下ansys默认三个网格以上的板在厚度方向才有刚度

谢谢，会考虑你的帮助。但是那样的网格怎么划分呢？
赞一下 回复此楼
nozuonodie
4楼2013-05-03 23:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hushanshan

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-11 21:31:57
传奇围脖: 金币+1 2013-05-11 21:49:18
这是壳体单元吧 可以试着改变下壳体厚度方向积分点点数目
赞一下 回复此楼
坚持。。。
5楼2013-05-11 17:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

传奇围脖

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by hushanshan at 2013-05-11 17:44:28
这是壳体单元吧 可以试着改变下壳体厚度方向积分点点数目

谢谢，会网格划分了。是MIG-TIG薄板堆焊``
赞一下 回复此楼
nozuonodie
6楼2013-05-11 21:51:50
