| 查看: 2349 | 回复: 8 | ||||
tunjf04金虫 (正式写手)
|
[求助]
氮气吸脱附数据解释 已有2人参与
|
|

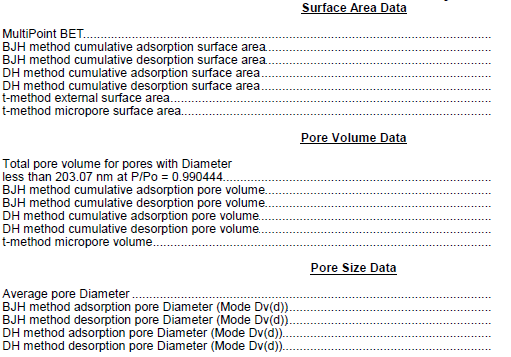

大家好！请问各位高手几个问题。我刚接触氮气吸脱附不就，对于其中表征结果的选取不是很明白，请各位多多指点。 我在拿到氮气吸脱附数据时会得到不同测试方法下的实验数据，如BJH, DH和t方法下的，还会得到吸附支和脱附支的数据。请问这些数据应该如何选取报道。是否需要根据所表征的材料来选取，那么如何来选取呢？如何读懂这些数据。还请各位高手多指教！小弟先谢过了。  Capture.PNG |
回复此楼» 猜你喜欢
华侨大学（厦门）——急招化工/材料/化学/能动——26年9月份博士
已经有18人回复
-
海南大学光电功能分子基材料课题组招收2026年攻读学位博士生
已经有10人回复
-
专业论文润色/翻译怎么收费?
已经有255人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有1人回复
-
求有机合成大神指点三硫酸乙烯酯（CAS：2793408-99-6）的合成路线
已经有10人回复
-
钯炭、铂炭、钌炭等加氢催化剂
已经有20人回复
-
AgI的FT-IR谱图
已经有1人回复
-
添加了水性硬脂酸钙乳液后泡沫多
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 做氮气等温吸脱附测试
已经有3人回复
- N2氮气吸附-脱附等温线 具体物理意义
已经有69人回复
- 做氮气吸附脱附测试一般需要多少样品？
已经有6人回复
- 氮气吸附脱附分析
已经有5人回复
- 求助，氮气吸脱附曲线代表类型
已经有9人回复
- BET吸脱附线求解释
已经有11人回复
- BET 吸脱附曲线分析，求大神帮忙
已经有6人回复
- 求助 麻烦大家帮我处理个数据，是有关介孔材料的吸附脱附
已经有10人回复
- 氮气吸附脱附分析求助
已经有11人回复
- 求助 氮气吸附数据的处理。
已经有5人回复
- 求助 介孔二氧化硅的氮气吸附脱附分析
已经有11人回复
- 60 mg 样品能做 氮气吸脱附吗?
已经有4人回复
- 氮气吸附脱附等温线分析 求助,,,
已经有7人回复
- 帮忙分析一下等温吸脱附曲线
已经有10人回复
- 氮气吸附脱附等温线分析 求助
已经有10人回复
- 求助氮气吸脱曲线给出的t-plot数据怎么解释？
已经有11人回复
- 氮气吸附脱附处理
已经有6人回复
- 帮我分析一下这氮气吸附图BET 的吸附异常现象
已经有3人回复
- 氮气吸脱附曲线求助
已经有19人回复
- 紧急求助！关于BET 氮气吸脱附曲线的分析
已经有9人回复
- 氮气吸附脱附曲线，求帮助~~
已经有18人回复
- 怎样确定氮气吸脱附测试中不同孔分布的百分比？
已经有3人回复
- 请教碳材料的氮气吸附脱附曲线分析！请各位大神不吝赐教！~~
已经有5人回复
- 求助，氮气吸附脱附曲线及孔径分布图
已经有5人回复
- 氮气吸脱附测孔径分布
已经有18人回复
- 氮气吸附脱附等温曲线分析
已经有5人回复
- 有关N2等温吸脱附曲线用origin进行数据处理方面的教程
已经有6人回复
fairyland22
新虫 (小有名气)
★
感谢参与，应助指数 +1
liwentao2010: 金币-1, 屏蔽内容, 本板块内禁止发布个人信息,首次警告并扣除1BB 2014-09-10 08:20:43
liwentao2010: 应助指数-1 2014-09-10 08:20:55
感谢参与，应助指数 +1
liwentao2010: 金币-1, 屏蔽内容, 本板块内禁止发布个人信息,首次警告并扣除1BB 2014-09-10 08:20:43
liwentao2010: 应助指数-1 2014-09-10 08:20:55
|
本帖内容被屏蔽 |
2楼2014-09-10 01:52:45
liwentao2010
荣誉版主 (文坛精英)
山涛
-
专家经验: +925 - C-EPI: 21
- 应助: 1892 (讲师)
- 贵宾: 9.653
- 金币: 66833.1
- 散金: 19465
- 红花: 295
- 沙发: 38
- 帖子: 12535
- 在线: 1645.7小时
- 虫号: 1135679
- 注册: 2010-10-31
- 专业: 催化化学
- 管辖: 催化
| 选择吸附-脱附等温线数据与脱附过程中孔径分布数据，确定材料孔径种类：详见：http://muchong.com/bbs/viewthread.php?tid=7602026 |
» 本帖已获得的红花（最新10朵）
tunjf04
3楼2014-09-10 08:20:15
4楼2014-09-10 11:39:49
tunjf04
金虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2111.5
- 散金: 85
- 红花: 4
- 帖子: 544
- 在线: 167.8小时
- 虫号: 433745
- 注册: 2007-08-18
- 性别: GG
- 专业: 催化化学
5楼2014-09-10 11:46:25
tunjf04
金虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2111.5
- 散金: 85
- 红花: 4
- 帖子: 544
- 在线: 167.8小时
- 虫号: 433745
- 注册: 2007-08-18
- 性别: GG
- 专业: 催化化学
6楼2014-09-10 11:46:58
sheihk
木虫 (小有名气)
- C-EPI: 1
- 应助: 83 (初中生)
- 贵宾: 0.025
- 金币: 1935.4
- 红花: 7
- 帖子: 225
- 在线: 142.3小时
- 虫号: 3009813
- 注册: 2014-03-02
- 专业: 催化化学
7楼2014-09-10 12:53:13
tunjf04
金虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2111.5
- 散金: 85
- 红花: 4
- 帖子: 544
- 在线: 167.8小时
- 虫号: 433745
- 注册: 2007-08-18
- 性别: GG
- 专业: 催化化学
8楼2014-09-11 05:53:25
|
以下说明也是摘自小木虫，希望共同学习讨论。 对于H1型迟滞环，也就是吸脱附线比较平行的这种情况，通常有两类孔结构可以产生这样的迟滞环。对于独立柱状孔结构的材料来说，使用吸附支或脱附支计算得到的结果是一致的！但是，还有一类柱状的三维孔结构也能够产生这样的迟滞环。这时，吸脱附支计算的结果是不一致的。对于H2型迟滞环，应该说是最麻烦的一类。因为这类的迟滞环一般归属为墨水瓶状孔和一些三维孔结构。由于吸脱附机理上的细小差别，通常讲吸、脱附可以表征孔结构的不同部分。具体到墨水瓶孔，通过吸附支可以得到“瓶肚子”的信息，而脱附支可以得到“瓶颈”的信息。因此分析吸脱附两支都是必要的。但是，对于H2型迟滞环的脱附支的分析还有一个临界值的限制。也就是说这个“瓶颈"不能是无限小的，对于不同的实验体系（N2@77K， Ar@87K， Ar@77K等等）这个临界值是不同的。以大家最常用的N2@77K为例，这个临界值大概是在相对压力0.4~0.5，孔径5nm左右。当“瓶颈”小于这个临界值后，脱附支的分析会给出一个假峰，就没有意义了！对于H3,H4型的迟滞环，对应的是不同的无定形孔。这类孔结构的挑战是由于孔分布非常宽，很容易出现上面讲的临界情况，因此在不清楚材料确切的孔分布的情况下，反倒是吸附支得到的数据更可靠些。 |
9楼2014-09-13 19:28:40
5
