| 查看: 4690 | 回复: 18 | |||||||
盈月流娟金虫 (小有名气)
|
[求助]
氮气吸附脱附曲线，求帮助~~
|
||||||

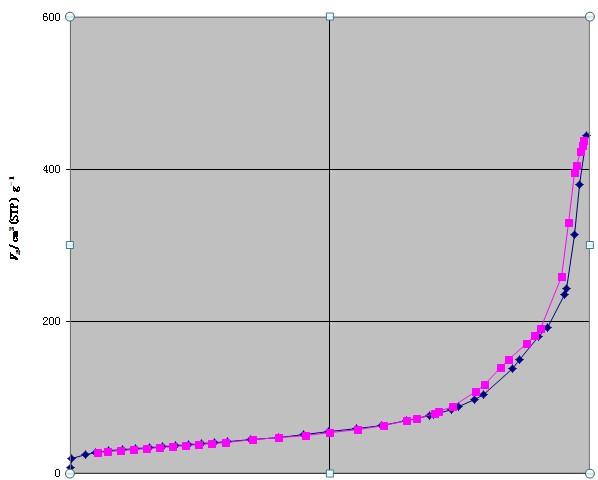

这两幅氮气吸附脱附曲线有什么区别啊？刚刚接触BET，不知道怎么看孔结构和滞后环类型~~ 求高手引路啊 WO  HO |
回复此楼» 收录本帖的淘帖专辑推荐
 BET，BJH，PORE | 包覆型纳米磁性材料 | 锂离子电池 | 材料孔径分析 |
| BET分析 |
» 本帖@通知
@上官小仙
» 猜你喜欢
求一个反应的产物
已经有6人回复
-
湖南大学招收锂离子电池、离子液体、高分子与凝胶材料、电催化方向博士生多名
已经有5人回复
-
化学工程及工业化学论文润色/翻译怎么收费?
已经有53人回复
-
关于五水硝酸铋还原得到单质铋的问题
已经有1人回复
-
山东省青年基金什么时候拨款
已经有34人回复
-
CES投稿
已经有1人回复
-
如何掌握一门外语？
已经有0人回复
-
企业为什么一定要做“专精特新”认定？如何成为专精特新企业？
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教碳材料的氮气吸附脱附曲线分析！请各位大神不吝赐教！~~
已经有5人回复
- 求助，氮气吸附脱附曲线及孔径分布图
已经有5人回复
- 请教偶制备的样品根据此氮气吸附－脱附曲线和ＢＪＨ的孔径分布图可否断为介孔材料
已经有10人回复
- 这个氮气吸附脱附曲线是属于哪一类
已经有9人回复
- 氮气吸附脱附曲线中滞后环的大小说明什么含义？
已经有9人回复
- 氮气吸附脱附等温曲线分析
已经有3人回复
- 氮气吸附脱附等温曲线分析
已经有5人回复
- 氮气吸附脱附曲线分析
已经有14人回复
- 【求助】帮我看下等温吸附脱附曲线
已经有20人回复
- 【求助】请教关于氮气吸附等温线的问题？
已经有13人回复
- 【求助】氮吸附吸附线与孔径大小的关系
已经有16人回复
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
盈月流娟: 金币+10, ★★★★★最佳答案, 谢谢，长见识了~~ 2012-07-05 08:36:20
感谢参与，应助指数 +1
盈月流娟: 金币+10, ★★★★★最佳答案, 谢谢，长见识了~~ 2012-07-05 08:36:20
|
从两个图来看，微孔并不多，说明你的材料不能算是微孔材料，吸脱附曲线图也不属于第一类。从低压区得吸附量就可以看出，随着氮分压（P/P0）的增加，吸附量也增加，0.4以下可以认为是多层吸附造成的吸附量增加，0.4以上可认为是存在极少部分的介孔，发生了貌似凝聚，进一步使得吸附量增加。到了大概0.8左右的时候，吸附量开始大量的增加，这可以解释为颗粒间的形成的狭缝造成的。从滞后环的大小可以看出，吸脱附重合的很好，说明不存在多少介孔。不过第二个图高压区趋势还在往上走，可能是存在部分大孔。 你说的在1.9nm为最可几孔，这个是没错的，你的吸附量在那个地方变化最快，做dV/dlogD图可以更加突出你的最可几孔。但这不能说明你的材料属于微孔材料。只能说明存在部分的微孔。相对于介孔来说更多  |
5楼2012-07-05 07:23:00
★ ★ ★ ★
感谢参与，应助指数 +1
盈月流娟: 金币+4, ★★★很有帮助, 真心感谢~ 2012-07-05 15:52:37
感谢参与，应助指数 +1
盈月流娟: 金币+4, ★★★很有帮助, 真心感谢~ 2012-07-05 15:52:37
|
本帖内容被屏蔽 |
11楼2012-07-05 14:24:31
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
12楼2012-07-05 16:18:10
xiaobei123
银虫 (正式写手)
- 应助: 36 (小学生)
- 金币: 130.9
- 散金: 1776
- 红花: 17
- 帖子: 851
- 在线: 1262.3小时
- 虫号: 1427296
- 注册: 2011-10-04
- 专业: 配位化学
2楼2012-07-04 18:09:51
zyhou
专家顾问 (文坛精英)
-
专家经验: +3748 - C-EPI: 74
- 应助: 4970 (副教授)
- 贵宾: 2.947
- 金币: 39122.7
- 散金: 14624
- 红花: 415
- 帖子: 10637
- 在线: 2545.6小时
- 虫号: 373328
- 注册: 2007-05-16
- 性别: GG
- 专业: 催化化学
- 管辖: 催化
15楼2012-07-06 08:23:19
raymon7805
银虫 (职业作家)
- 应助: 255 (大学生)
- 金币: 103.5
- 散金: 6202
- 红花: 33
- 帖子: 3329
- 在线: 989.5小时
- 虫号: 735766
- 注册: 2009-03-30
- 性别: GG
- 专业: 能源化工
【答案】应助回帖
★ ★ ★ ★
感谢参与，应助指数 +1
盈月流娟: 金币+4, ★★★很有帮助, 非常感谢~~ 2012-07-06 12:05:54
感谢参与，应助指数 +1
盈月流娟: 金币+4, ★★★很有帮助, 非常感谢~~ 2012-07-06 12:05:54
|
第一个图和第二个图的却别大致如下： 1.图1在P/P0=0.7左右出现小的滞后，而图2没有，意味着样品1中存在着较大的介孔； 2.很明显你样品2的脱附时设置的压力点比样品1要少； 3.两种样品的孔都比较少，应该都存在着楔壮的狭缝，即一端窄一端宽的狭缝孔； 4.样品2中的微孔数要比样品1的多，其实两个曲线最后脱附时都重合的挺好的，只不过样品2脱附时完全重合所需的压力更低，所以2中存在的大量的微孔，少量介孔；而样品1中是大量介孔，少量微孔！ |
16楼2012-07-06 09:36:00
盈月流娟
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1533.1
- 散金: 48
- 红花: 3
- 帖子: 219
- 在线: 184.3小时
- 虫号: 1345122
- 注册: 2011-07-13
- 性别: MM
- 专业: 催化化学
3楼2012-07-04 18:54:13
盈月流娟
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1533.1
- 散金: 48
- 红花: 3
- 帖子: 219
- 在线: 184.3小时
- 虫号: 1345122
- 注册: 2011-07-13
- 性别: MM
- 专业: 催化化学
4楼2012-07-04 18:57:53
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
6楼2012-07-05 07:24:16
搁浅蛟
木虫 (正式写手)
- 应助: 31 (小学生)
- 金币: 1750.2
- 散金: 221
- 红花: 4
- 帖子: 429
- 在线: 777.1小时
- 虫号: 561702
- 注册: 2008-05-22
- 性别: GG
- 专业: 无机材料化学
7楼2012-07-05 08:10:20
盈月流娟
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1533.1
- 散金: 48
- 红花: 3
- 帖子: 219
- 在线: 184.3小时
- 虫号: 1345122
- 注册: 2011-07-13
- 性别: MM
- 专业: 催化化学
|
图片1.png 等2个文件 http://kuai.xunlei.com/d/GNFYCYIKLQZH?p=130497 这是上图对应的孔径分布图，孔径分布不是很明显可以看出图二对应的孔径大小大体都分布在2nm左右么？本人愚钝，再问各位大侠~~ |
8楼2012-07-05 09:06:34
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
9楼2012-07-05 13:05:46
盈月流娟
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1533.1
- 散金: 48
- 红花: 3
- 帖子: 219
- 在线: 184.3小时
- 虫号: 1345122
- 注册: 2011-07-13
- 性别: MM
- 专业: 催化化学
10楼2012-07-05 13:26:13
