[求助] 求助 氮气吸附数据的处理。

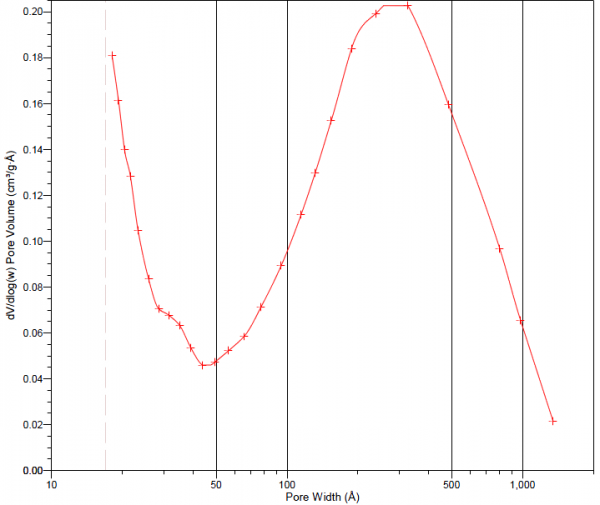

我是做ZSM-5的，做氮气物理吸附用的是Tristar，出来的报告孔分布的横坐标是怎么做到刻度不等的，我用Origin做出来的图刻度是均一的（请看附图，就一目了然), 怎么样做到像报告中那样漂亮的图呢？用Origin可以么，怎么弄，十分感谢！
求助 氮气吸附数据的处理。


求助 氮气吸附数据的处理。-1
回复此楼

» 收录本帖的淘帖专辑推荐

BET，BJH，PORE

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
If not now? When? If not me? Who?
1楼 2013-10-13 23:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
非文王木木: 金币+1, 感谢分享，欢迎常来··· 2013-10-14 10:50:39
wanzhijian: 金币+5, 谢谢！！ 2013-10-15 09:13:33
前面的图用的是对数坐标，在输出格式中选择线性坐标即可得到如后图刻度均一式样。
你要表征ZSM-5哪种孔的孔径分布呢？从上面的图来看，这可能是颗粒堆砌形成的二次孔。ZSM-5属于微孔结构分子筛，孔径约5~6埃。麦克的Tristar系列虽然可以用来测微孔，但显然你的测试点设置有问题，缺失低压范围数据，无法分析微孔孔径分布状况。
赞一下 回复此楼
2楼2013-10-14 09:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanzhijian

木虫 (正式写手)
引用回帖:
2楼: Originally posted by xhtangxh at 2013-10-14 09:27:58
前面的图用的是对数坐标，在输出格式中选择线性坐标即可得到如后图刻度均一式样。
你要表征ZSM-5哪种孔的孔径分布呢？从上面的图来看，这可能是颗粒堆砌形成的二次孔。ZSM-5属于微孔结构分子筛，孔径约5~6埃。麦克 ...

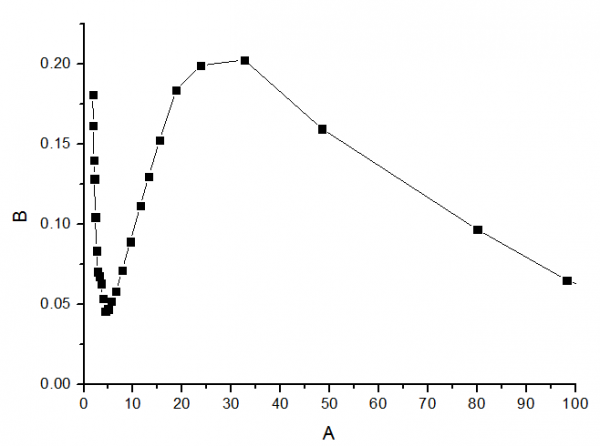

谢谢回答，我其实是想要在Origin里面作出前面那个图的样子，就是可以选择性地把刻度弄成不一样的宽度，突出表示我想要的部分。后面那个图是我用报告给出的数据（横坐标已经是对数值）在origin中作出的图，但是不知道怎样把刻度弄得不均一。
做这个物理吸附也主要是想看看有没有介孔，也就是二次孔生成，所以就选择了这样的参数设置。
赞一下 回复此楼
If not now? When? If not me? Who?
3楼2013-10-14 10:15:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

646468128

铁杆木虫 (著名写手)

探路者......

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cxqtitan: 金币+1, 谢谢分享 2013-10-14 13:16:27
wanzhijian: 金币+5, 感谢交流！ 2013-10-15 09:13:51
引用回帖:
3楼: Originally posted by wanzhijian at 2013-10-14 10:15:37
谢谢回答，我其实是想要在Origin里面作出前面那个图的样子，就是可以选择性地把刻度弄成不一样的宽度，突出表示我想要的部分。后面那个图是我用报告给出的数据（横坐标已经是对数值）在origin中作出的图，但是不知 ...

http://muchong.com/html/201206/4563306.html
http://muchong.com/html/201201/3976762.html
应该是对数坐标！
赞一下 回复此楼
Measure,whatismeasurable,andmakemeasurablethatwhichisnot.
4楼2013-10-14 10:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★
wanzhijian: 金币+5, 非常感谢！ 2013-10-15 09:14:11
引用回帖:
3楼: Originally posted by wanzhijian at 2013-10-14 10:15:37
谢谢回答，我其实是想要在Origin里面作出前面那个图的样子，就是可以选择性地把刻度弄成不一样的宽度，突出表示我想要的部分。后面那个图是我用报告给出的数据（横坐标已经是对数值）在origin中作出的图，但是不知 ...

那就在Origin中设置X轴属性：双击X轴，在弹出框中切换到Scale界面，将Type由Linear改为Log10，调一下Increment和#Minor Ticks、First Tick值。
赞一下 回复此楼
5楼2013-10-14 11:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
★
cxqtitan: 金币+1, 谢谢分享 2013-10-14 13:16:38
在Origin中采用对数坐标作图时直接用原始数据(不要转为对数值)。
赞一下 回复此楼
6楼2013-10-14 11:34:47
