| 查看: 2769 | 回复: 11 | ||||
| 本帖产生 1 个 C-EPI ，点击这里进行查看 | ||||
changanW金虫 (小有名气)
|
[求助]
求助氮气吸脱曲线给出的t-plot数据怎么解释？
|
|||
|
请教高手，我做了一个空材料的的氮气洗脱附，给出的BET=438m2/g,通过t-plot给出的微孔BET=238m2/g， 是不是意思是该材料的微孔比表面积是238m2/g，剩下的是介孔BET？ 但我做孔径分布，我的材料是微孔材料？这怎么解释？ t-polt给出的数据是什么意思？ 谢谢各位高手！！！！ |
回复此楼» 收录本帖的淘帖专辑推荐
 材料孔径分析 | 多孔材料 |
» 猜你喜欢
国家级人才团体课题组招收2026届化学类学硕，专硕。
已经有1人回复
-
河南理工大学绿色催化课题组招收材料，化工，化学等方向研究生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有70人回复
-
国家级人才课题组招研究生 （催化方向）调剂
已经有13人回复
-
招收硕士研究生
已经有24人回复
-
[天津]中国民航大学 招收材料类研究生
已经有0人回复
-
材料与化工专业有大量调剂指标
已经有8人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
085600调剂
已经有4人回复
-
浙师大化与材学院2026年有大量硕士研究生调剂名额 （线上 调剂）
已经有6人回复
-
吉林工程技术师范学院 材料与化工 （0856） 招收调剂
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 氮气脱附吸附做的一张粉末的t-plot图
已经有7人回复
- 求助：氮气吸脱附曲线及BJH孔径分布的的作图（急）
已经有27人回复
- 氮气吸附结果分析( t曲线，as曲线）
已经有3人回复
- 氮气吸附脱附曲线，求帮助~~
已经有18人回复
- 怎样确定氮气吸脱附测试中不同孔分布的百分比？
已经有3人回复
- 请教碳材料的氮气吸附脱附曲线分析！请各位大神不吝赐教！~~
已经有5人回复
- 求助，氮气吸附脱附曲线及孔径分布图
已经有5人回复
- 氮气吸附脱附能测大孔吗？
已经有9人回复
- 这个氮气吸附脱附曲线是属于哪一类
已经有9人回复
- 氮吸附BET可以测试大孔吗？？吸脱附曲线不闭合是怎么回事呢？
已经有7人回复
- 氮气吸附脱附等温线
已经有5人回复
- 氮气吸附脱附曲线中滞后环的大小说明什么含义？
已经有9人回复
- 氮气吸附脱附等温曲线分析
已经有5人回复
- 氮气吸附脱附曲线分析
已经有14人回复
- 【求助】CV曲线中氢吸脱附峰电量的计算
已经有20人回复
- 【求助】氮气吸附脱附等温线类型判断
已经有11人回复
- 【求助】氮气吸脱附曲线不闭合
已经有15人回复
- 氮气吸附脱附等温线分析
已经有4人回复
- 【求助】N2吸脱附曲线中如何分别计算微孔面积和介孔面积呢
已经有17人回复
- 【求助】N2吸脱附曲线的滞后环不闭合代表什么意义
已经有6人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
pzypdl: 金币+5, C-EPI+1, 很详细，谢谢分享 2013-03-04 17:25:20
changanW: 金币+3 2013-03-04 22:35:42
pzypdl: 金币+5, C-EPI+1, 很详细，谢谢分享 2013-03-04 17:25:20
changanW: 金币+3 2013-03-04 22:35:42
|

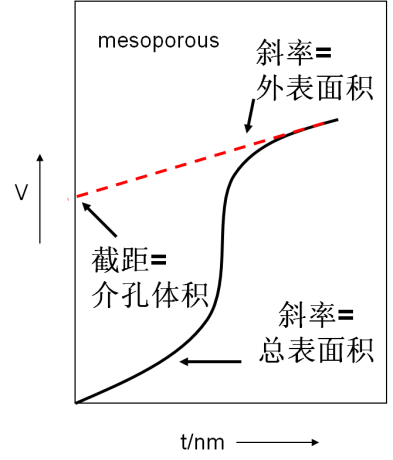

吸附剂中存在微孔，相对压力增加时发生微孔填充，在很低的相对压力下 V-t 曲线就上凸向下偏离直线；而若吸附剂中存在中孔，中等相对压力下发生毛细凝聚，V-t 曲线可能向下或者向上偏离直线；若吸附剂中同时存在中孔和微孔，V-t 曲线则可能呈S型。 研究 V-t 曲线可以获得吸附剂表面积和孔结构的信息。其中，解析微孔吸附剂 V-t 图进行微孔结构分析的微孔法常被称为 MP 法。而一般的所谓的 t 方法主要根据 V-t 曲线计算非孔性吸附剂的表面积（吸附层厚度法）和分析中孔吸附质的总表面积、外表面积和中孔孔容等信息。  t方法计算中孔吸附质表面积和孔体积 在低的相对压力 p/p0 下，中孔吸附剂表面（包括中孔孔壁）逐渐形成吸附层，在毛细凝聚现象出现之前，相对压力的增加仅引起吸附层厚度的增加，V-t 曲线为一直线段，其斜率反映吸附剂的总表面积；当相对压力增加至中孔内毛细凝聚现象出现时，吸附量表现为急剧增加，而根据标准吸附等温线（t曲线）得到的吸附层厚度却增加很小，因此 V-t 曲线迅速上升偏离直线；当毛细凝聚完成后，吸附质继续在吸附剂外表面（不包括中孔孔壁）累积吸附层，此时 V-t 曲线再次呈一直线，直线斜率反映吸附剂的外表面积，而其截距等于吸附质的中孔孔体积。 t 方法的一个基本前提是认为氮的吸附层厚度（吸附等温线形状）与吸附剂的基本性质无关，即对一种吸附质（氮）只存在一条通用的标准吸附等温线。而实际使用中发现，V-t 曲线并不是总能通过原点的，这可能是由于吸附质和吸附剂之间相互作用强度不同造成的。因此，人们对t方法提出了不同的改进方式，如针对化学性质不同的吸附剂建立不同的标准吸附等温线，或者根据吸附质和吸附剂之间相互作用强度分类建立一套标准吸附等温线等。 参考源《现代催化研究方法》著作！ |
3楼2013-03-04 16:33:20
4楼2013-03-04 16:38:55
王晓萌
木虫 (著名写手)
- 应助: 175 (高中生)
- 贵宾: 0.462
- 金币: 2664.6
- 散金: 7615
- 红花: 64
- 沙发: 1
- 帖子: 2096
- 在线: 221.9小时
- 虫号: 1262624
- 注册: 2011-04-12
- 性别: MM
- 专业: 金属有机化学
2楼2013-03-04 16:15:45
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
顶楼上老师的 5楼2013-03-04 16:46:32
6楼2013-03-11 23:42:27
可以的！DFT理论现在也是比较的成熟的！ 7楼2013-03-12 08:50:39
8楼2013-03-12 11:52:33
9楼2013-03-12 11:52:52
10楼2013-03-12 12:13:42
