小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 【求助】CV曲线中氢吸脱附峰电量的计算
211/1返回列表
查看: 9398  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cw1985

木虫 (正式写手)

[交流] 【求助】CV曲线中氢吸脱附峰电量的计算

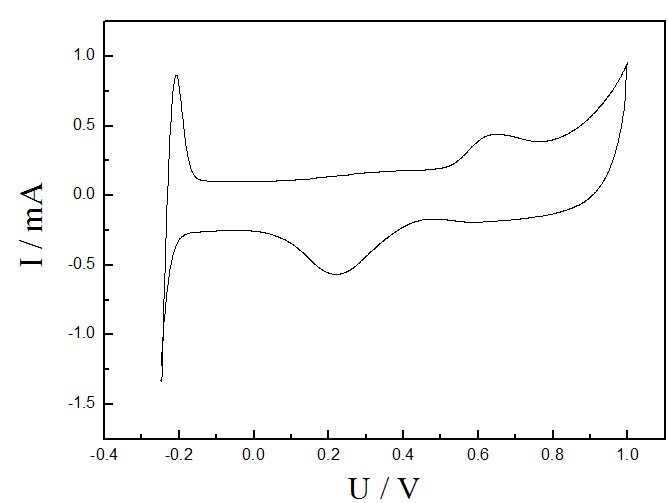

本人初涉电化学，对于文献中提到的Pt催化剂CV曲线中氢吸脱附电量的计算不甚明了，请教各位大侠，在饱和甘汞电极为参比电极的三电极体系中积分区域如何确定?参照文献有的在-0.2左右，有的更正一些到0.1V。ORIGIN中如何对所选峰积分？附图一张，请大家帮忙看一下这样的氢吸附曲线正常吗？望大家不吝赐教，谢谢~~
回复此楼

» 收录本帖的淘帖专辑推荐

燃料电池 电极处理+粘结剂 电化学知识 杂七杂八
电化 电催化

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-13 21:44:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wumingxiaozu

禁虫 (职业作家)
cw1985(金币+6): 多谢~~望进一步交流。 2011-04-16 11:02:34
本帖内容被屏蔽
6楼2011-04-15 10:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goldnasa

铁杆木虫 (小有名气)
★
cw1985(金币+1):谢谢参与
cw1985(金币+4): 多谢~方便的话可以把那本书发给我吗？我的邮箱：cw19850731@163.com。谢了~ 2011-04-16 17:34:31
引用回帖:
Originally posted by wumingxiaozu at 2011-04-15 10:04:29:
铂是燃料电池中必不可少的电催化剂材料，铂的电化学性质以及有机小分子在铂电极上的吸附氧化的电化学行为都是大量研究的重点。如图，多晶铂电极在稀硫酸溶液中的循环伏安曲线。伏安曲线可分为三个区域。中间的部分 ...

这个是多晶Pt在酸性电解质中的典型循环伏安图，对于商业Pt/C催化剂（Pt载量应该大于20%），曲线形状类似，但是当Pt载量较低，或者Pt的尺寸很小的时候，就只会在低电势端出现一个尖峰（如楼主的图片所示），这个是正常的现象，与洁净程度无关；对于多晶Pt上出现的多个脱氢峰，可以归属到Pt的不同的单晶面上（即Pt的不同单晶面对于H的吸附强度有差异），在低电势端的脱氢峰归属于Pt(110)晶面，后面的可以分别归属到（100）和（111）晶面；但是只有在Pt的尺寸较大时才会出现这种现象，当Pt尺寸小时，Pt表面配位数低的原子占比例较高，往往只能观测到低电势端的尖峰。细节可以参考（Handbook of fuel cell:fundamentals technology and applications, Vol. 2, P153), 希望对楼主有帮助
赞一下(8人) 回复此楼

» 本帖已获得的红花（最新10朵）

aspringer
10楼2011-04-16 15:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goldnasa

铁杆木虫 (小有名气)
cw1985(金币+4): 2011-04-16 11:08:59

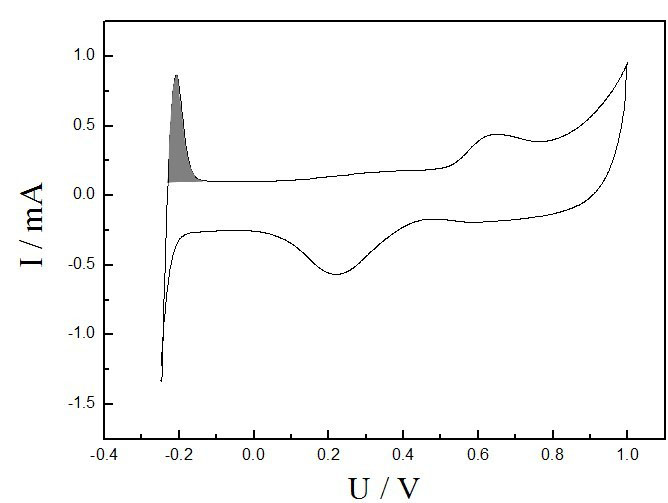

以正扫-0.1 V至0V之间的水平部分（双电层区）做基准，做平行于X轴的直线作为基线，然后对脱氢峰进行积分，附图供你参考；
还需要注意的就是进行CV测试时的阴极端电势，不能太负，否则会有氢evolution的影响（计算所得的活性面积值会偏大），一般选择0.05 V vs NHE; 如果你们有商业的Pt/C催化剂的话，可以测试一下，和文献中的结果进行对比，以确认你们的测试以及积分方法是否合理；
另外，你的脱氢峰很尖锐，而且逆扫Pt还原峰位置较负，说明你的Pt可能尺寸很小，不知采用什么方法制备的
赞一下(2人) 回复此楼
2楼2011-04-14 17:37:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingman130

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
13楼2012-05-17 20:49:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yangjp

木虫 (正式写手)
楼主的电极很不干净，从CV曲线来看。
赞一下 回复此楼
3楼2011-04-14 21:31:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cw1985

木虫 (正式写手)
引用回帖:
Originally posted by yangjp at 2011-04-14 21:31:31:
楼主的电极很不干净，从CV曲线来看。

请问是如何看出来的，我做的是修饰膜电极，就是说膜做的不够致密吗？
赞一下 回复此楼
4楼2011-04-14 22:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangjp

木虫 (正式写手)
cw1985(金币+2): 谢谢~ 2011-04-16 11:01:07
引用回帖:
Originally posted by cw1985 at 2011-04-14 22:07:28:
请问是如何看出来的，我做的是修饰膜电极，就是说膜做的不够致密吗？

这个我不太清楚。不过洁净Pt电极上的析氢峰应该至少有两个。
赞一下 回复此楼
5楼2011-04-15 08:56:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cw1985

木虫 (正式写手)
引用回帖:
Originally posted by cw1985 at 2011-04-13 21:44:05:
本人初涉电化学，对于文献中提到的Pt催化剂CV曲线中氢吸脱附电量的计算不甚明了，请教各位大侠，在饱和甘汞电极为参比电极的三电极体系中积分区域如何确定?参照文献有的在-0.2左右，有的更正一些到0.1V。ORIGIN中 ...

谢谢。采用的是氢气还原，条件较温和，电镜下看到的粒径也是比较小的，不过分散度不太好~~
赞一下 回复此楼
7楼2011-04-16 11:08:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cw1985

木虫 (正式写手)
引用回帖:
Originally posted by goldnasa at 2011-04-14 17:37:22:
以正扫-0.1 V至0V之间的水平部分（双电层区）做基准，做平行于X轴的直线作为基线，然后对脱氢峰进行积分，附图供你参考；
还需要注意的就是进行CV测试时的阴极端电势，不能太负，否则会有氢evolution的影响（计算 ...

谢谢。采用的是氢气还原，条件较温和，电镜下看到呃粒径也是比较小的，可是分散度不是很好。
赞一下 回复此楼
8楼2011-04-16 11:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cw1985

木虫 (正式写手)
引用回帖:
Originally posted by wumingxiaozu at 2011-04-15 10:04:29:
铂是燃料电池中必不可少的电催化剂材料，铂的电化学性质以及有机小分子在铂电极上的吸附氧化的电化学行为都是大量研究的重点。如图，多晶铂电极在稀硫酸溶液中的循环伏安曲线。伏安曲线可分为三个区域。中间的部分 ...

请问如果氢区峰如上图所示，可能是什么原因造成的呢？是电极制作的问题还是可能有其他的问题呢？谢谢~~
赞一下 回复此楼
9楼2011-04-16 11:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumingxiaozu

禁虫 (职业作家)
★
cw1985(金币+1):谢谢参与
本帖内容被屏蔽
11楼2011-04-16 15:11:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingting945

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by goldnasa at 2011-04-14 17:37:22:
以正扫-0.1 V至0V之间的水平部分（双电层区）做基准，做平行于X轴的直线作为基线，然后对脱氢峰进行积分，附图供你参考；
还需要注意的就是进行CV测试时的阴极端电势，不能太负，否则会有氢evolution的影响（计算 ...

请问下你图中的峰面积积分是如何得到的？不会操作，望不吝赐教，谢谢！
赞一下(2人) 回复此楼
12楼2011-07-07 13:07:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可以清心

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
840250楼: Originally posted by goldnasa at 2011-04-16 15:03:45:
这个是多晶Pt在酸性电解质中的典型循环伏安图，对于商业Pt/C催化剂（Pt载量应该大于20%），曲线形状类似，但是当Pt载量较低，或者Pt的尺寸很小的时候，就只会在低电势端出现一个尖峰（如楼主的图片所示），这个是 ...

那是不是110晶面是Pt活性最高的晶面啊，我貌似在哪里听过？
赞一下 回复此楼
14楼2012-05-18 09:52:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aspringer

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
引用回帖:
10楼: Originally posted by goldnasa at 2011-04-16 15:03:45
这个是多晶Pt在酸性电解质中的典型循环伏安图，对于商业Pt/C催化剂（Pt载量应该大于20%），曲线形状类似，但是当Pt载量较低，或者Pt的尺寸很小的时候，就只会在低电势端出现一个尖峰（如楼主的图片所示），这个是正 ...

楼主您好，
Handbook of fuel cell:fundamentals technology and applications这本书的电子版不知您是否有，如果有，可否发给我一份（yang_group@126.com)，衷心感谢!
赞一下 回复此楼
15楼2013-04-09 14:41:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

村儿猫

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by 可以清心 at 2012-05-18 09:52:19
那是不是110晶面是Pt活性最高的晶面啊，我貌似在哪里听过？...

对不同反应来说，Pt的不同晶面活性是不一样的。比如对于氧还原反应，111晶面活性最高。
赞一下 回复此楼
16楼2013-09-02 10:15:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

快乐的娃儿哈

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by wumingxiaozu at 2011-04-15 10:04:29
铂是燃料电池中必不可少的电催化剂材料，铂的电化学性质以及有机小分子在铂电极上的吸附氧化的电化学行为都是大量研究的重点。如图，多晶铂电极在稀硫酸溶液中的循环伏安曲线。伏安曲线可分为三个区域。中间的部分只 ...

你好，初涉电化学，想问一下这个图源于哪里，参考文献还是书？麻烦告知一下，感激感激~
赞一下 回复此楼
17楼2014-12-10 15:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

物化0527

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好 请问你在origin里面怎么算这个Pt的活性面积的? 望告知一二
赞一下 回复此楼
18楼2018-01-06 16:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

物化0527

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by tingting945 at 2011-07-07 13:07:55
请问下你图中的峰面积积分是如何得到的？不会操作，望不吝赐教，谢谢！...

你好 请问你知道怎么算这个峰面积积分了吗？ 看到此贴特来求助
赞一下 回复此楼
19楼2018-01-06 16:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的是Pd么？ 积分就是算面积 然后除以扫速
赞一下 回复此楼
20楼2018-01-07 16:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangjie0701

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by wumingxiaozu at 2011-04-15 10:04:29
铂是燃料电池中必不可少的电催化剂材料，铂的电化学性质以及有机小分子在铂电极上的吸附氧化的电化学行为都是大量研究的重点。如图，多晶铂电极在稀硫酸溶液中的循环伏安曲线。伏安曲线可分为三个区域。中间的部分只 ...

楼主你的回复为啥被屏蔽了
赞一下 回复此楼
21楼2022-04-06 14:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
