[求助] 求助 介孔二氧化硅的氮气吸附脱附分析

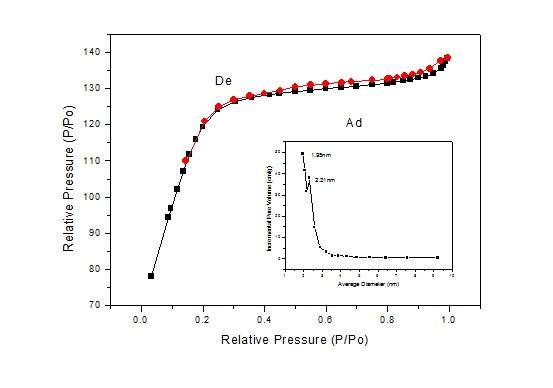

刚接触介孔材料，我是做包覆的，想要做介孔二氧化硅包覆磁核，用正硅酸乙酯做硅源，CTAB为模板剂。参照一篇文献做的，采用storb法包覆并加入模板剂造孔，体系中有大量的乙醇。我采用CTAB与正硅酸乙酯摩尔比为0.1制备的样品测得的氮气吸附脱附数据如下。实在不太会分析，现有图和原始数据，请各位帮忙分析一下或者提供一下这方面分析的资料，谢谢啦！求助 介孔二氧化硅的氮气吸附脱附分析



[ 来自小组 木虫催化 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.XLS
    • 2013-10-09 21:34:00, 78.41 K

» 收录本帖的淘帖专辑推荐

多孔材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
知识就是力量
1楼2013-10-09 21:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

破风竹

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiangyun2: 金币+1, 谢谢回帖交流，欢迎常来~~ 2013-10-10 07:48:04
caoyinglele: 金币+2, ★★★★★最佳答案 2013-10-10 10:48:21
caoyinglele(jiangyun2代发): 金币+3 2013-11-06 09:04:47
图都画错了，呵呵。吸脱附曲线纵坐标单位标错了，孔径分布x轴应该也不对，看不太清楚。一般测试的数据会直接给出比表面积，孔体积等数据。根据吸脱附曲线，你的样品孔体积不大，0.1~0.2吧，这是这类材料的缺点，不过比表面积应该在一两百，孔径基本分布在微介孔范围。如果有条件建议重做，低压端取的数据点太少了，像你所合成的这种材料主要是微孔和一定量的介孔，所以测试时组要测低压端，现在各个学校做这种测试的老师绝大多数不懂吸附，根本不知道怎么取点，更不要说分析了
赞一下(1人) 回复此楼
Theworldissofullofanumberofthings……
2楼2013-10-10 03:43:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
引用回帖:
9楼: Originally posted by caoyinglele at 2013-10-24 19:43:16
这个吸附等温线应该是没有问题，但是应该怎么说呢？我看有文献说低压区什么的，请问有关于这方面的参考资料吗？...

有的，我给你一个链接，你看看，http://muchong.com/bbs/viewthread.php?tid=2707826
赞一下(1人) 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
10楼2013-10-25 09:13:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yezi21459812

新虫 (初入文坛)
这个问题要请化工学院的教授才能帮你解答哦~
赞一下 回复此楼
3楼2013-10-10 09:14:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoyinglele

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 破风竹 at 2013-10-10 03:43:41
图都画错了，呵呵。吸脱附曲线纵坐标单位标错了，孔径分布x轴应该也不对，看不太清楚。一般测试的数据会直接给出比表面积，孔体积等数据。根据吸脱附曲线，你的样品孔体积不大，0.1~0.2吧，这是这类材料的缺点，不过 ...

能说一下吸附脱附曲线的坐标是什么，孔径分布x轴不是平均粒径吗？我附带了个原始数据能帮我看看吗！
赞一下 回复此楼
知识就是力量
4楼2013-10-10 10:48:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

破风竹

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by caoyinglele at 2013-10-10 10:48:10
能说一下吸附脱附曲线的坐标是什么，孔径分布x轴不是平均粒径吗？我附带了个原始数据能帮我看看吗！...

原始数据文件已损坏，打不开。Synthesis ofmonolithicmesoporoussiliconcarbidefrom
resorcinol–formaldehyde/silicacomposites 看下我的这篇文献，上面有图的画法。
最标准的：等温线Y为 volume absorbed (cm3/g, STP), 孔径分布x为pore diameter 或 pore width（前者针对圆柱孔，或者针对裂隙孔），孔径分布Y为 dV/log(d) pore volume (cm3/g).大多数人直接用pore volume (cm3/g)作为Y轴单位，没有问题，我一般也这样用，虽不严谨但简洁明了
赞一下 回复此楼
Theworldissofullofanumberofthings……
5楼2013-10-11 05:33:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoyinglele

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 破风竹 at 2013-10-11 05:33:13
原始数据文件已损坏，打不开。Synthesis ofmonolithicmesoporoussiliconcarbidefrom
resorcinol–formaldehyde/silicacomposites 看下我的这篇文献，上面有图的画法。
最标准的：等温线Y为 volume absorbed (cm3 ...

吸附等温线的是我标错了。孔径分布的纵坐标应该是什么呢？我看很多都说是DV/D(d)或是DV/D(logd)，我的BJH Adsorption Pore Distribution Report上没有这个只有Incremental Pore Volume (cm/g)和Incremental Pore Area (m/g)。其他栏里像BJH Adsorption dV/dlog(D) Pore Volume和BJH Adsorption dA/dlog(D) Pore Area里有dV/dlog(D)。我应该用哪个呢？
赞一下 回复此楼
知识就是力量
6楼2013-10-14 17:15:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
引用回帖:
6楼: Originally posted by caoyinglele at 2013-10-14 17:15:04
吸附等温线的是我标错了。孔径分布的纵坐标应该是什么呢？我看很多都说是DV/D(d)或是DV/D(logd)，我的BJH Adsorption Pore Distribution Report上没有这个只有Incremental Pore Volume (cm/g)和Incremental Pore A ...

你的用BJH Adsorption dV/dlog(D) Pore Volume即可，dA/dlog(D)是孔内面积分布而非孔径分布，这个分清即可。有的一般是用  dV/dD，这也是可以的。意思都一样，只是 dV/dlog(D)在孔径分布图中更好体现出较大孔的分布情况。
赞一下 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
7楼2013-10-14 17:21:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

破风竹

木虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by caoyinglele at 2013-10-14 17:15:04
吸附等温线的是我标错了。孔径分布的纵坐标应该是什么呢？我看很多都说是DV/D(d)或是DV/D(logd)，我的BJH Adsorption Pore Distribution Report上没有这个只有Incremental Pore Volume (cm/g)和Incremental Pore A ...

不同的仪器，因为软件不同，拟合方法不同，所以得到的纵坐标不同，这个不管，你直接写pore volume没有问题，楼上说的对，用BJH Adsorption dV/dlog(D) Pore Volume，
赞一下 回复此楼
Theworldissofullofanumberofthings……
8楼2013-10-15 00:32:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoyinglele

木虫 (小有名气)
引用回帖:
7楼: Originally posted by 上官小仙 at 2013-10-14 17:21:31
你的用BJH Adsorption dV/dlog(D) Pore Volume即可，dA/dlog(D)是孔内面积分布而非孔径分布，这个分清即可。有的一般是用  dV/dD，这也是可以的。意思都一样，只是 dV/dlog(D)在孔径分布图中更好体现出较大孔的分布 ...

这个吸附等温线应该是没有问题，但是应该怎么说呢？我看有文献说低压区什么的，请问有关于这方面的参考资料吗？
赞一下 回复此楼
知识就是力量
9楼2013-10-24 19:43:16
