小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 求助Gambit网格划分
231/3返回列表123下一页
查看: 2693  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

白云尖

木虫 (著名写手)

[求助] 求助Gambit网格划分 已有3人参与

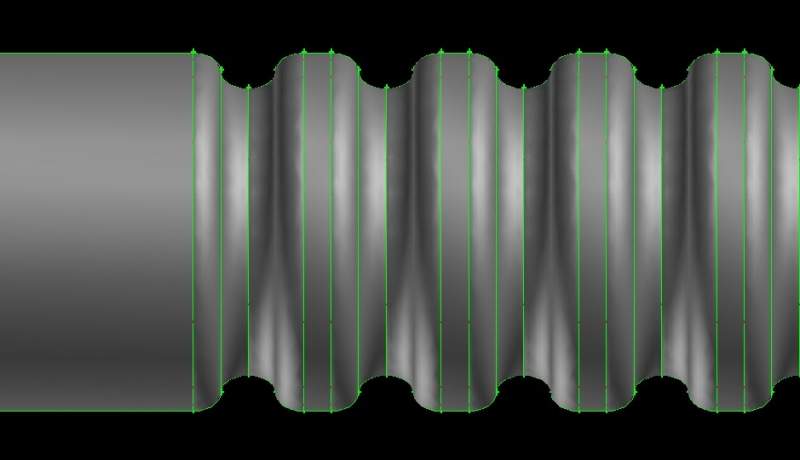

对如图这样内凹的波纹管道进行网格划分，由于管道比较长，整体用四面体的网格划分，网格数实在太大了，有更好的划分方法吗？整体用四面体划分效果不太好，同时希望靠近壁面的地方网格加密，不知道该怎么划分好，求助各位了！
求助Gambit网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-23 15:56:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
白云尖: 金币+10, ★★★很有帮助, 谢谢指导 2014-08-25 23:35:15
引用回帖:
11楼: Originally posted by 白云尖 at 2014-08-25 10:03:16
看到过类似这样的网格，如果想有这样的效果，不知道该怎么画？

...

边上用的边界层网格，中间用的是渐变网格。
赞一下(1人) 回复此楼
12楼2014-08-25 18:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
白云尖: 金币+5, ★有帮助, 谢谢关注，请多多指教！ 2014-08-23 22:14:23
切分成不同的区域，规则区域用较大的网格，不规则区域细化
赞一下 回复此楼
2楼2014-08-23 16:40:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 死天 at 2014-08-23 16:40:20
切分成不同的区域，规则区域用较大的网格，不规则区域细化

靠近壁面部分加密该怎么加密呢，规则部分可以在端面设置，波纹这些部分我不知道怎么操作好。
再请教个问题，不同的区域可以用不同的类型划分吗？比如圆柱部分用六面体cooper，不规则部分用四面体混合
赞一下 回复此楼
3楼2014-08-23 16:52:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)
引用回帖:
3楼: Originally posted by 白云尖 at 2014-08-23 16:52:22
靠近壁面部分加密该怎么加密呢，规则部分可以在端面设置，波纹这些部分我不知道怎么操作好。
再请教个问题，不同的区域可以用不同的类型划分吗？比如圆柱部分用六面体cooper，不规则部分用四面体混合...

可以，在GAMBIT里设置一个虚面，然后把实体分成多个虚体。但是我担心的是你的波纹是有弧度的，这样不好画，如果可以改成斜线
赞一下 回复此楼
4楼2014-08-23 17:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
波纹是有弧度的，忘了贴出来了，管道波纹段截面还有一块倾斜的阻流板，板上有多个小孔，我现在分块，划分成规则圆管部分，波纹管部分，小孔部分，然后我只会对每一块整体划分网格，就是靠近壁面部分加密不会画
赞一下 回复此楼
5楼2014-08-23 17:30:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
4楼: Originally posted by 死天 at 2014-08-23 17:14:55
可以，在GAMBIT里设置一个虚面，然后把实体分成多个虚体。但是我担心的是你的波纹是有弧度的，这样不好画，如果可以改成斜线...

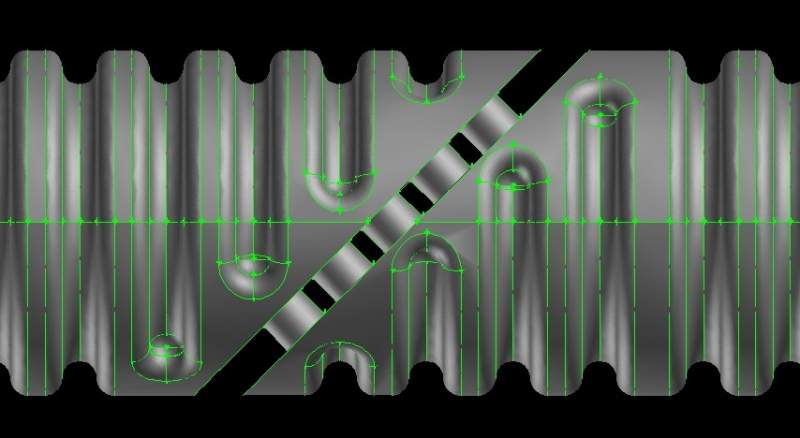

中间的阻流板部分类似这样的

求助Gambit网格划分-1
赞一下 回复此楼
6楼2014-08-23 17:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

准备在什么平台上算？？？感觉非常复杂，你需要简化模型
赞一下 回复此楼
7楼2014-08-23 17:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
白云尖: 金币+5, ★有帮助, 谢谢关注，请多多指教！ 2014-08-23 22:14:36
可以用分成不同的块划分网格，然后用interface面连起来试试。
赞一下 回复此楼
8楼2014-08-23 18:50:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
7楼: Originally posted by 死天 at 2014-08-23 17:51:20
准备在什么平台上算？？？感觉非常复杂，你需要简化模型

新的计算机还没买来，用的普通PC，i5，8G内存

其实这模型不复杂，除了这块阻流板外，都是轴对称的，因为阻流板在没法简化

现在就是靠壁面如何加密搞不来，不知道哪里有这方面的例子
赞一下 回复此楼
9楼2014-08-23 21:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
8楼: Originally posted by wuming524 at 2014-08-23 18:50:11
可以用分成不同的块划分网格，然后用interface面连起来试试。

哦，interface还没试过，我去试试看
现在就是这样的结构，近壁面如何加密搞不来，不知道哪里有这方面的例子
赞一下 回复此楼
10楼2014-08-23 21:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
