[求助] gambit处看网格质量好坏

刚开始学gambit,运行fluent,出现 pressure发散问题，网上找，说网格质量问题，但我看得fluent书并没有涉及网格质量
网上查询，发现此方法，但是却不知好坏，望大家帮忙，谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

流体仿真模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-10 11:45:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

河师大

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你试着将网格数目增多，也就是加密网格。或者你做成结构网格，试试看。
赞一下 回复此楼
2楼2013-12-10 15:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 河师大 at 2013-12-10 15:33:58
你试着将网格数目增多，也就是加密网格。或者你做成结构网格，试试看。

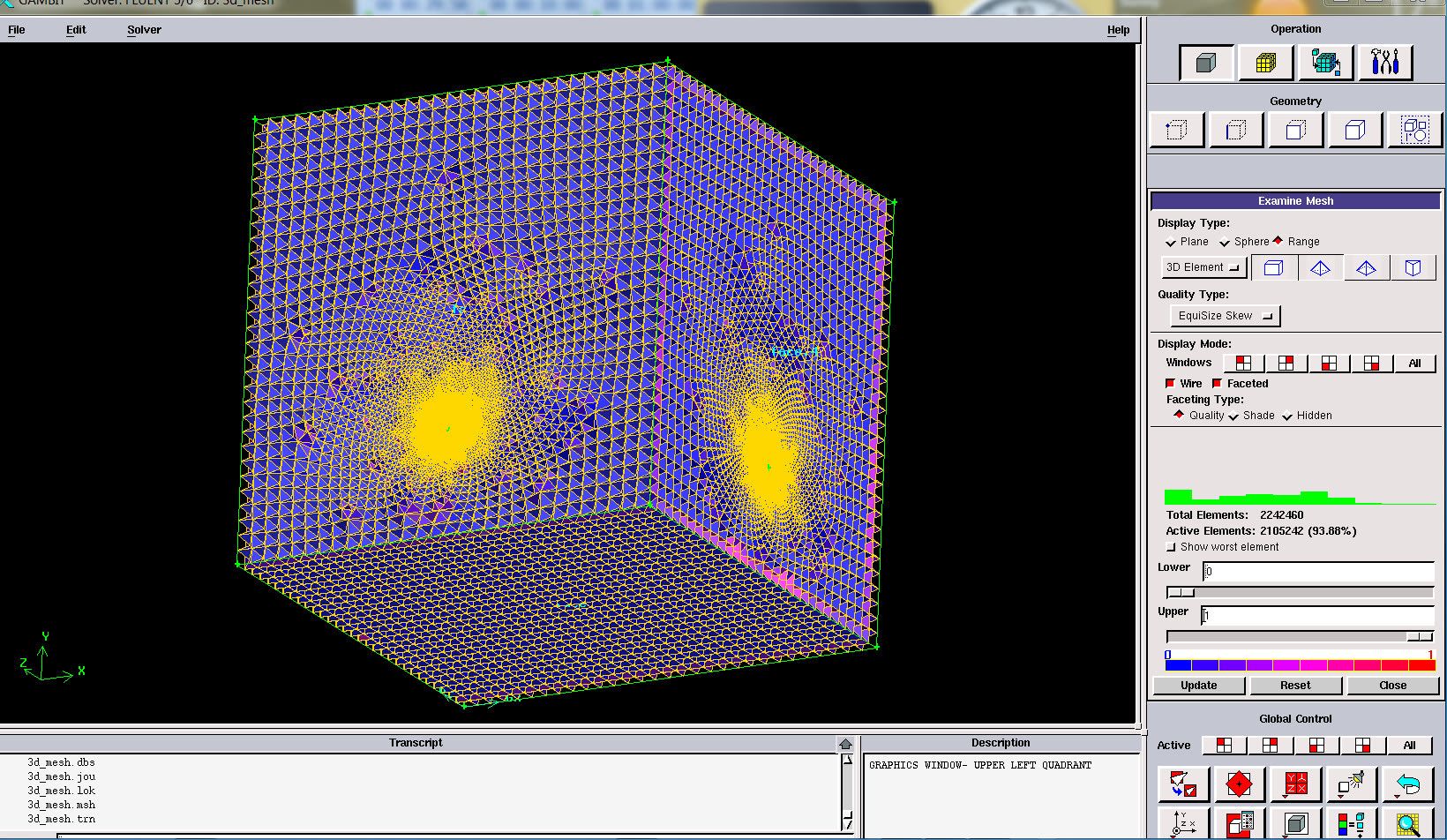

谢谢，此图什么地方是看网格好坏？
是93.86%吗，还是其他什么？
赞一下 回复此楼
3楼2013-12-10 15:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ytyyutianyun: 金币+5, ★★★★★最佳答案, 非常可靠 2013-12-10 20:18:53
楼主用的是四面体网格吧。。网格数量有224万？这么多啊！
网格质量检查在你的界面里面也可以查询，但是不方便，需要移动0下面的那个长方形，
我记得是在网格命令里面-体命令-summary。。什么的。。有点忘记了，楼主自己摸索一下。
另外，楼主现在默认的指标是扭曲度，是网格质量检查的常用指标
赞一下 回复此楼
我要奋斗到底
4楼2013-12-10 15:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 5超7 at 2013-12-10 15:57:48
楼主用的是四面体网格吧。。网格数量有224万？这么多啊！
网格质量检查在你的界面里面也可以查询，但是不方便，需要移动0下面的那个长方形，
我记得是在网格命令里面-体命令-summary。。什么的。。有点忘记了，楼 ...

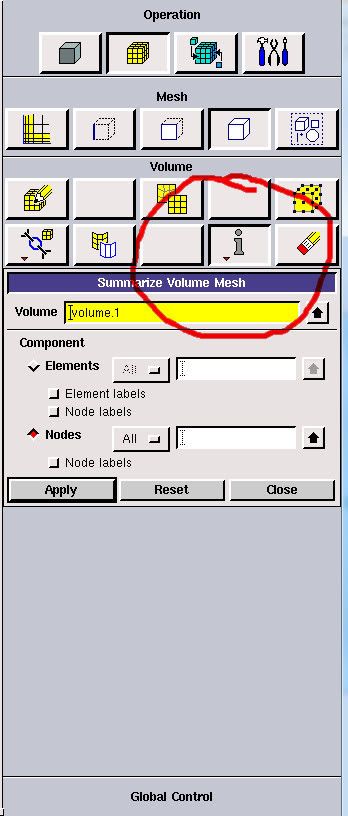

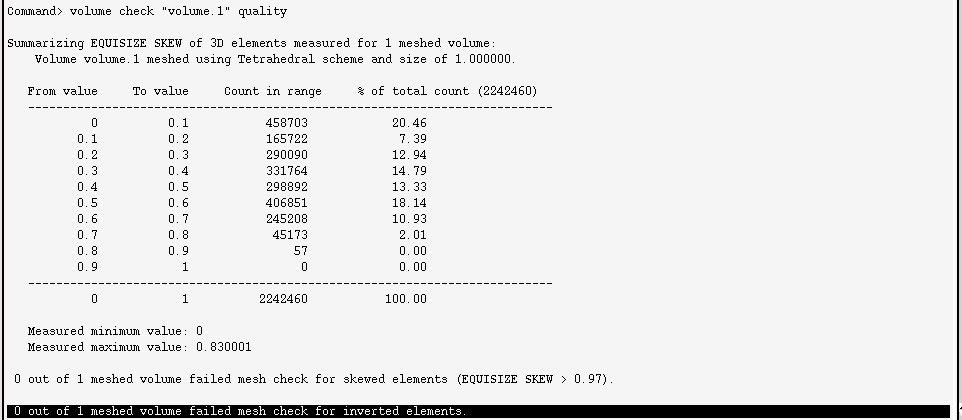

1.summary 找到了，如下图：

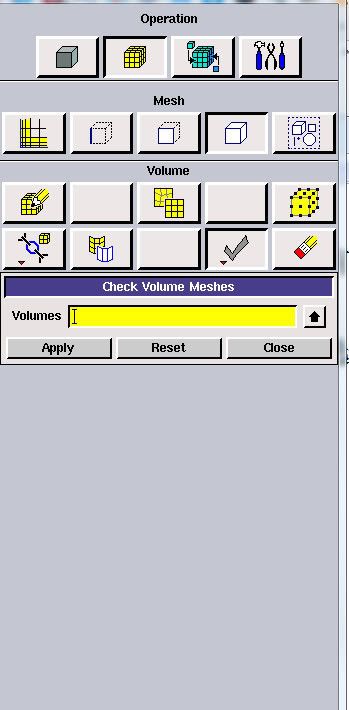

不过，个人感觉是check

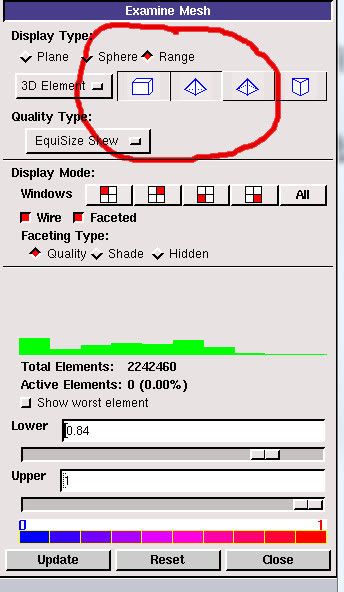

2.还有移动0下面的那个长方形，到0.85为0，是好还是坏呢，有没有标准，谢谢


3. 3d element 选的对吗，我选了长方体和四面体。其余的要选吗？谢谢，如上图红圈
赞一下 回复此楼
5楼2013-12-10 18:43:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zy373745776

新虫 (初入文坛)
fluent对skewness的要求是低于0.742，达到这个标准一般不会有问题。当然肯定不能有负体积网格

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2013-12-10 20:31:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
6楼: Originally posted by zy373745776 at 2013-12-10 20:31:31
fluent对skewness的要求是低于0.742，达到这个标准一般不会有问题。当然肯定不能有负体积网格

谢谢，了解了，不过这个是2d还是3d呢？
赞一下 回复此楼
7楼2013-12-11 09:01:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
7楼: Originally posted by ytyyutianyun at 2013-12-11 09:01:41
谢谢，了解了，不过这个是2d还是3d呢？...

2d还是3d？这个就是模型的维数啊。。你是3D模型，自然就选择3D，二维的模型，自然选择2D。
恩 确实是check，summary不是两个选项麽。。所以让楼主自己摸索一下，这样子记得更加劳嘛。。
那个红圈的是网格的类型，六面体网格，四面体网格。。。你可以都选上。
赞一下 回复此楼
我要奋斗到底
8楼2013-12-11 22:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytyyutianyun

木虫 (小有名气)
引用回帖:
8楼: Originally posted by 5超7 at 2013-12-11 22:08:00
2d还是3d？这个就是模型的维数啊。。你是3D模型，自然就选择3D，二维的模型，自然选择2D。
恩 确实是check，summary不是两个选项麽。。所以让楼主自己摸索一下，这样子记得更加劳嘛。。
那个红圈的是网格的类型， ...

谢谢热心回答。
回复此楼
9楼2013-12-12 12:42:18
