1楼 2013-03-21 22:18:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟

仿真EPI: 1
应助: 488 (硕士)
金币: 25687.5
散金: 41
红花: 41
帖子: 2465
在线: 880.2小时
虫号: 1371942
注册: 2011-08-18
性别: GG
专业: 能源化工

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
sunjing518: 金币+1, ★★★很有帮助 2013-03-22 18:02:18
臭水沟: 金币+1, 谢谢交流~~ 2013-03-23 20:35:25

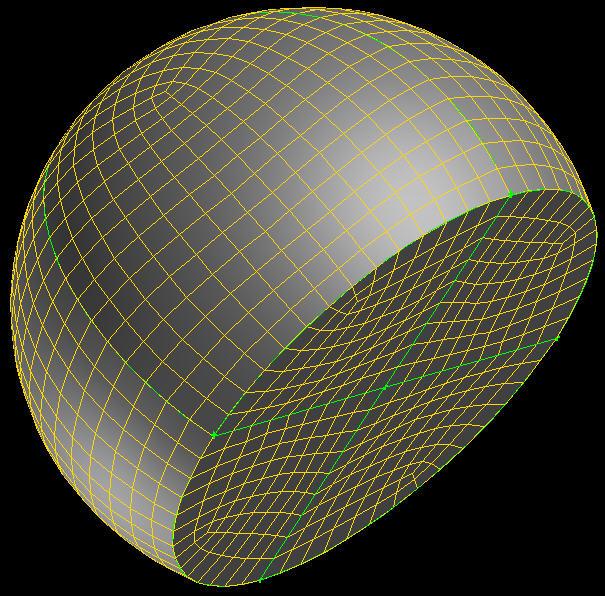

上个图给你看吧！


我要奋斗到底

2楼2013-03-21 22:48:19

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

znon

金虫 (小有名气)

应助: 40 (小学生)
金币: 739.2
红花: 8
帖子: 164
在线: 74.7小时
虫号: 325496
注册: 2007-03-17
性别: GG
专业: 能源化工

引用回帖:

5楼: Originally posted by sunjing518 at 2013-03-22 09:57:14
补充一下：圆环柱体比球体大很多...

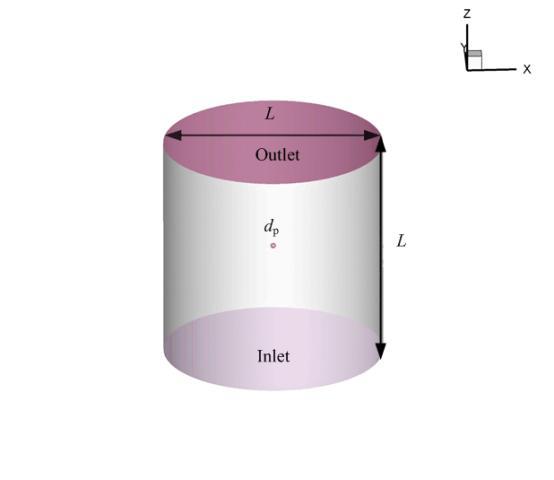

单颗粒在无限介质中的传热（传质）问题？




6楼2013-03-22 11:36:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sunjing518

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 28.5
红花: 1
帖子: 57
在线: 16.3小时
虫号: 2280745
注册: 2013-02-13

引用回帖:

6楼: Originally posted by znon at 2013-03-22 11:36:14
单颗粒在无限介质中的传热（传质）问题？



...

是传热问题。只是我没看可以部分。单颗粒是什么？是个点吗？这个点在gambit中需要建模吗？我模拟的是点热源在一定的时间内发出热量，过了这个时间，就没有热量产生。单颗粒是跟这个有关吗？
问题比较多，还请指点一下，谢谢了！

8楼2013-03-22 11:43:51

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

znon

金虫 (小有名气)

应助: 40 (小学生)
金币: 739.2
红花: 8
帖子: 164
在线: 74.7小时
虫号: 325496
注册: 2007-03-17
性别: GG
专业: 能源化工

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-03-24 14:27:18

引用回帖:

11楼: Originally posted by sunjing518 at 2013-03-22 17:48:35
不知道我能不能控制这个热量持续的时间。还有，这个颗粒可不可以只定义成热源，而无其他物理含义呢？...

可以控制热量持续的时间。通过UDF或者计算到所需时间后，不加载此热源。

可以。

12楼2013-03-22 19:56:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

sunjing518

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 28.5
红花: 1
帖子: 57
在线: 16.3小时
虫号: 2280745
注册: 2013-02-13

???????:

2?: Originally posted by 5??7 at 2013-03-21 22:48:19
???????????


嗯，thank you。我看了这个??????自己也画出???了。这个就是分?????几个四???体。
如果我现在??划分圆环柱体的网格，其中圆柱体里???挖掉一个???。这该怎么画？

3楼2013-03-22 09:31:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sunjing518

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 28.5
红花: 1
帖子: 57
在线: 16.3小时
虫号: 2280745
注册: 2013-02-13

引用回帖:

2楼: Originally posted by 5超7 at 2013-03-21 22:48:19
上个图给你看吧！


上面的回帖不知道怎么回事，我再发一遍。
首先谢谢，我看了图，知道要先分块，再六面体网格。
那假如我需要划分圆环柱体，而且圆环柱体内切除一个球体，这样的网格该怎么划分呢？
请大神简要说明下，谢谢了。还有就是，网格划分的方式跟是固体还是流体有关吗？

4楼2013-03-22 09:40:52

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sunjing518

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 28.5
红花: 1
帖子: 57
在线: 16.3小时
虫号: 2280745
注册: 2013-02-13

引用回帖:

2楼: Originally posted by 5超7 at 2013-03-21 22:48:19
上个图给你看吧！


补充一下：圆环柱体比球体大很多

5楼2013-03-22 09:57:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

znon

金虫 (小有名气)

应助: 40 (小学生)
金币: 739.2
红花: 8
帖子: 164
在线: 74.7小时
虫号: 325496
注册: 2007-03-17
性别: GG
专业: 能源化工

★
臭水沟: 金币+1, 谢谢交流~~ 2013-03-23 20:35:48

引用回帖:

6楼: Originally posted by znon at 2013-03-22 11:36:14
单颗粒在无限介质中的传热（传质）问题？



...

唉，图片还么没整理完。
当年为了画好这个，折腾了半年，N种方法。

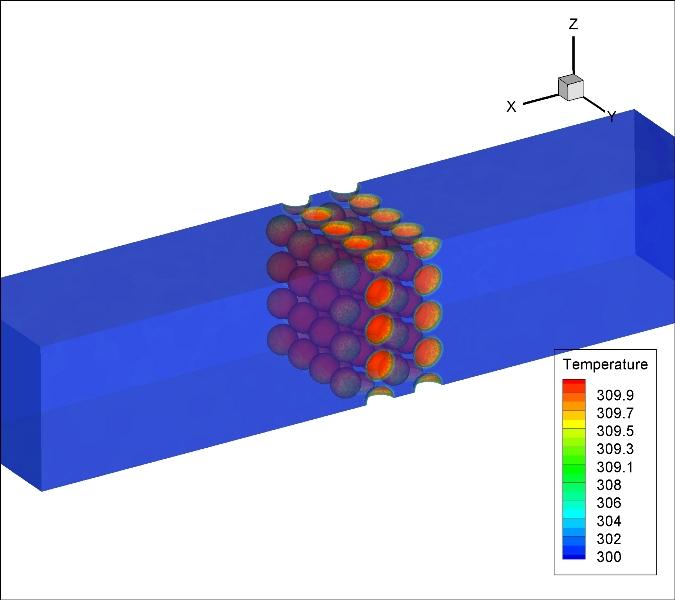

具体的过程我得找找以前的文件，这是论文中的图片，供参考。
大概是在gambit中通过自定义size的方式，控制球体周围的网格，如果画出的球体不圆，到Flunet中通过Geometry Adaption调整网格就圆了，为了加速计算，把网格转为多面体，就可以计算了。

曳力计算结果如上图，多颗粒的也可以采用这种方式。



7楼2013-03-22 11:43:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

sunjing518

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 28.5
红花: 1
帖子: 57
在线: 16.3小时
虫号: 2280745
注册: 2013-02-13

引用回帖:

6楼: Originally posted by znon at 2013-03-22 11:36:14
单颗粒在无限介质中的传热（传质）问题？



...

是传热问题，只是我还没看颗粒部分

9楼2013-03-22 11:46:07

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

znon

金虫 (小有名气)

应助: 40 (小学生)
金币: 739.2
红花: 8
帖子: 164
在线: 74.7小时
虫号: 325496
注册: 2007-03-17
性别: GG
专业: 能源化工

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
sunjing518: 金币+2, ★★★很有帮助 2013-03-22 18:02:40
臭水沟: 金币+1, 谢谢交流~~ 2013-03-23 20:35:58

引用回帖:

8楼: Originally posted by sunjing518 at 2013-03-22 11:43:51
是传热问题。只是我没看可以部分。单颗粒是什么？是个点吗？这个点在gambit中需要建模吗？我模拟的是点热源在一定的时间内发出热量，过了这个时间，就没有热量产生。单颗粒是跟这个有关吗？
问题比较多，还请指点 ...

颗粒就是中间那个小点。
至于是否建模看你的具体问题。
如果这个点和你的计算域相比很小并且不是你的主要研究对象的话，没必要画出来，直接把热量加在一个或几个网格上就行了。
