[求助]
proe导入gambit划分网格问题 已有2人参与
|

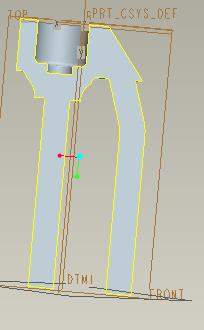

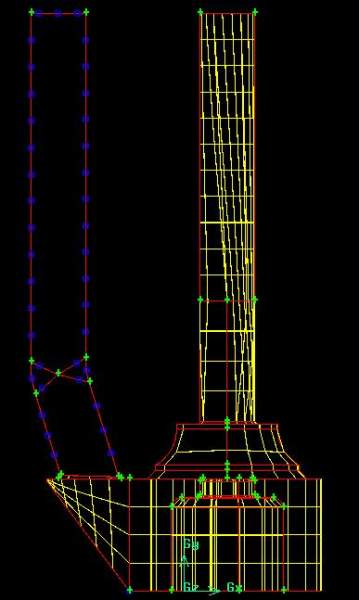

大家好，本人菜鸟，刚刚接触Fluent，画网格不是很会，3D图是在proe中画的，是一个电磁阀的内部流场结构，然后以stp格式导入gambit中后，导入后是直接划分网格吗？即mesh-->volume-->mesh volume？如果是这样的话，划分不了，提示有错误，ERROR:Assertion failed in DLList.cc,line: 365: FTNPTR(item) while meshing volume 1.附图如下。还请各位大神帮忙，该如何正确划分网格？详细步骤，谢谢！PS:将stp文件也上传。 划分网格.jpg  结构图.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : prt0001.stp
2013-12-10 16:55:38, 114.95 K
