[求助] 第一次上小木虫求助，拜托大家。iges文件导入gambit后不能进行切割体。

用proe建模后
把iges格式的文件读入到gambit
因为我要设置流域，在外部建立了一个大空间
我需要把里面的壁面壳体切割空间，却发现切割不了
或者能勉强切割的几条线上都是点。
困惑好久，不知道怎么办了，第一次上小木虫问问题，说的可能有不清晰的地方，请指正。
下面有几张图提示出现的错误。
我很其奇怪之前我用面切割体在线上也会出现这种点
是我哪个环节出错了呢。
模型都是照图纸画出来的，实在不知道怎么办了

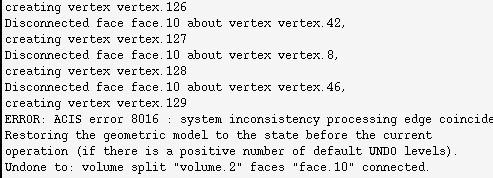

无法切割的线提示



能切割的线成了这个样子



另外方法体切体不成功
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
上善若水，俭以养德。
1楼 2013-02-20 14:38:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

cyber_plug

铜虫 (小有名气)
cyber_plug: 回帖置顶 2013-02-24 23:40:29
引用回帖:
11楼: Originally posted by zhc999 at 2013-02-24 14:27:20
尝试把要切割的面建立的比要你切割体大点    面切割体是将一个体划分两个体，自然在切割处会出现相应的点，应该是特征点，是删不掉的。楼上说的对 iges容易出问题，换成x.t会好很多   我说的的修补什么的是指导入一 ...

a为.t格式导入到gambit中本来这全部都是面组成的，却有两部分变成了体。
                变成体的那个圆筒里面是空心的，并不是变成了实心。

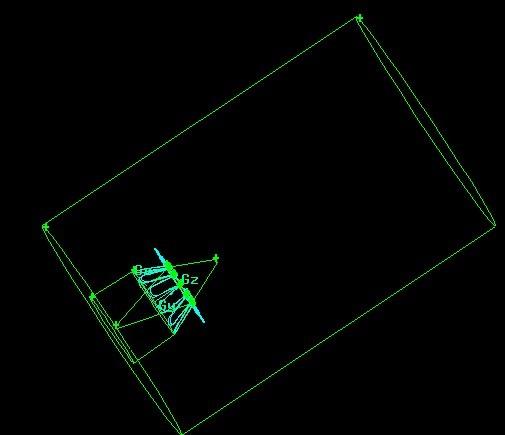

b为建立一个空间流域。

c为我用圆筒体切割大空间流域时选择了bidirectional选项给的提示，导流锥同理，但无法切割给出来了提

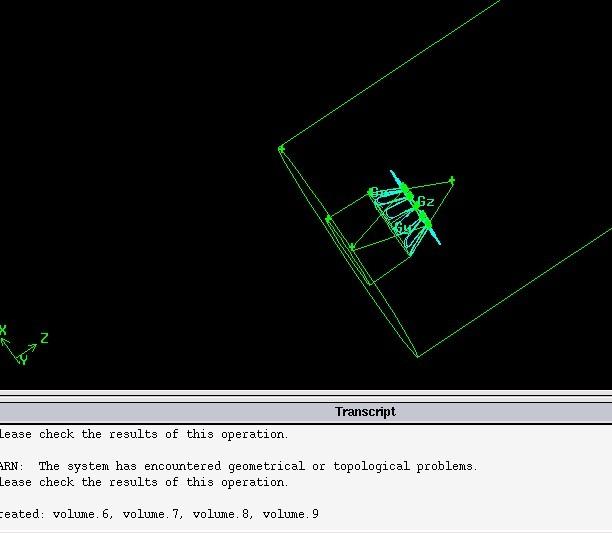

d为我就在导流锥切割过程中不选bidirectional选项。这个是整个过程的提示。

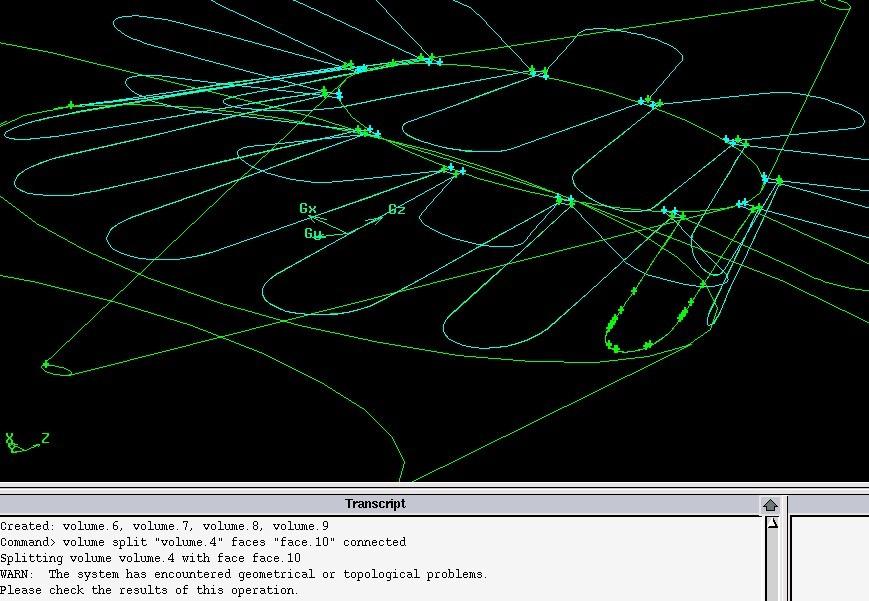

e为用面切割体时就突然出现了这么多点点。

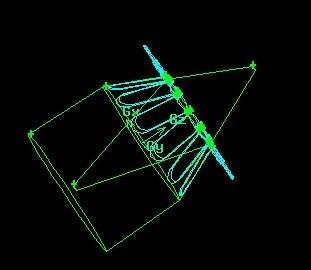

  而且我用ctrl加右键选择区域扩大以后显示就变形，我点恢复到中心的键它还是正  常的就是我一用ctrl加右键就这样，直接用中建放大缩小都没事。

请大家看看这是怎么回事。













赞一下 回复此楼
上善若水，俭以养德。
13楼2013-02-24 23:27:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gyctju

金虫 (正式写手)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-02-20 19:20:11
一般由于不同建模软件默认精度不同的原因，导入的文件要在gambit里先处理一下，去掉重合面，修补小缝隙等。
赞一下 回复此楼
2楼2013-02-20 17:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhc999

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
cyber_plug: 金币+1, ★有帮助 2013-02-22 01:59:27
xiegangmai: 金币+2, 谢谢参与！ 2013-02-23 19:21:29
iges格式的文件本身是诸多软件通用的格式文件，自然也就存在着诸多问题，比如说不同软件本身对误差的范围限定。同时，IGES格式文件是线框样式的显示，不是直接显示体，所以不能进行布尔运算以及对体模型的处理。导入IGES后需要对线框等进行处理和修复，之后在生成你需要的体，才可以进行。网上有关于IGES和gambit的训练资料，你找找看
祝你好运
赞一下 回复此楼
向智者学习
3楼2013-02-21 12:46:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shakay

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-02-23 19:21:35
建议导出为*.sat格式的，没有太多的点，而且和gambit兼容性比较好
赞一下 回复此楼
4楼2013-02-21 19:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyber_plug

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by zhc999 at 2013-02-21 12:46:59
iges格式的文件本身是诸多软件通用的格式文件，自然也就存在着诸多问题，比如说不同软件本身对误差的范围限定。同时，IGES格式文件是线框样式的显示，不是直接显示体，所以不能进行布尔运算以及对体模型的处理。导入 ...

我这个不是一个体 要的就是一些面。导入gambit中后我建立了一个体，想用这些面切体的时候，就是不让切。能切得几个面，切完后，线上面出现了那么多点点是怎么回事呢？
还有您所说的处理和修复，我看不出来有什么需要修复的啊，一般您都修复些什么
赞一下 回复此楼
上善若水，俭以养德。
5楼2013-02-22 02:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仙崖

木虫 (小有名气)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-02-23 19:21:45
撸猪错了，请你先把体、面删除，把点，线合并，因为导入后会有很多重合。
令你看看这个帖子http://muchong.com/bbs/viewthread.php?tid=5116049&page=1
赞一下 回复此楼
6楼2013-02-23 12:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyber_plug

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by 仙崖 at 2013-02-23 12:21:30
撸猪错了，请你先把体、面删除，把点，线合并，因为导入后会有很多重合。
令你看看这个帖子http://muchong.com/bbs/viewthread.php?tid=5116049&page=1

非常感谢你给我的帖子推荐，初入小木虫，找帖子不熟练。我这里出现的小点点，是在切割后瞬间出现的，我很奇怪，点应该是白色的，导入的时候完全看不出来有多余的点啊，但一旦用那个曲面切割体以后，马上就出现这么多杂点了。还希望继续有人能继续讨论讨论。
赞一下 回复此楼
上善若水，俭以养德。
7楼2013-02-23 12:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhjinya

铜虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-25 18:29:38
你切割的尺寸和模型的尺寸是怎样的关系？如果尺寸相等或相近，是不行的。因为建模时曲面是锯齿形的（精度的问题），所以不能用相近的尺寸建模。可以考虑适度放大或缩小。
赞一下 回复此楼
8楼2013-02-24 11:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyber_plug

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by zhjinya at 2013-02-24 11:18:37
你切割的尺寸和模型的尺寸是怎样的关系？如果尺寸相等或相近，是不行的。因为建模时曲面是锯齿形的（精度的问题），所以不能用相近的尺寸建模。可以考虑适度放大或缩小。

外部大空间整体是直径800长度2400
里面切割出现点点的线长度50那个样子。
我是建立了一个壳体，然后导入到gambit中建立一个体的大空间，用壳体去切割这个空间。壳体没有厚度。就是面。但切割时，就出现上面的点点了。
赞一下 回复此楼
上善若水，俭以养德。
9楼2013-02-24 11:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-25 18:29:45
引用回帖:
9楼: Originally posted by cyber_plug at 2013-02-24 11:40:28
外部大空间整体是直径800长度2400
里面切割出现点点的线长度50那个样子。
我是建立了一个壳体，然后导入到gambit中建立一个体的大空间，用壳体去切割这个空间。壳体没有厚度。就是面。但切割时，就出现上面的点点 ...

我觉得还是你的几何模型有点问题，我没有用gambit导入过IGES文件，听工程师说容易丢失面，我一般是用的格式是x.t格式，你重新换这种格式导入gambit看看。
赞一下 回复此楼
我要奋斗到底
10楼2013-02-24 12:28:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
