[交流] 电化学阻抗谱的zsimpwin电路拟合问题

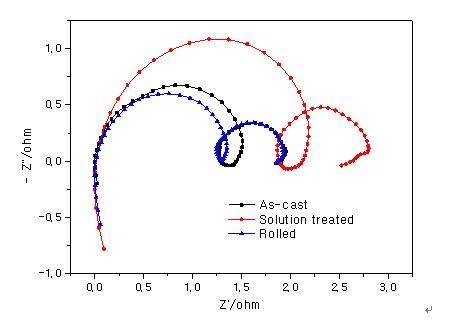

对于3个不同试样（如图的三个试样）用同一个 电路拟合阻抗谱，结果所有元件的 值都 一模一样。。。 没有丝毫差别，  start               end              % error   值都一模一样。。。求大神指点。。是我的电路有问题还是？
Ps：电路时我参考论文写的。


2013-8-14, 16:33:31
...\par\unknown,Sample Text.par

  1                             = detect the sign of Zim
  1                             = modulus weighting factor
1.000                        = sample area in square cm
LR(C((R(RL))(QR)))
7.035e-04                 = chi squared

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         L       1.222E-6       1.223E-6          6.534
    2       0         R          3.504          3.504         0.8595
    3       0         C        9.79E-6       9.793E-6          4.903
    4       0         R          2.084          2.084          2.029
    5       0         R       5.631E13         6.1E13       1.395E14
    6       0         L       1.019E11       1.041E11       1.675E14
    7       0         Q        0.04436        0.04434          35.34
    8       0         n            0.8              1          14.14
    9       0         R         0.7134         0.7133           17.8
电化学阻抗谱的zsimpwin电路拟合问题
回复此楼

» 本帖@通知

@carreragtr @DOTAwwx @Jackcd12 @titant

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-08-15 15:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niu.bi

木虫 (文坛精英)
★
815402329(金币+1): 谢谢参与
Good luck
回复此楼
3楼2013-08-15 16:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muchfan

木虫 (知名作家)
★
815402329(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
5楼2013-08-15 16:20:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JoshuaYH

至尊木虫 (正式写手)
★ ★
815402329(金币+1): 谢谢参与
815402329: 金币+1, 谢谢你 。。。 2013-08-25 21:52:01
估计是软件使用上的问题，数据都一样可能是因为软件拟合的就是同一个图。有时候你觉得你导入了新的数据，但是拟合那边还是上次的数据。楼主可以注意一下这个问题。
赞一下 回复此楼
14楼2013-08-16 05:21:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仰望偶像

金虫 (正式写手)
★
815402329(金币+1): 谢谢参与
祝福楼主！
回复此楼
15楼2013-08-16 09:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linbincuit

金虫 (小有名气)
★
815402329(金币+1): 谢谢参与
有道理，
回复此楼
16楼2013-08-16 09:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)
★
815402329(金币+1): 谢谢参与
地方
回复此楼
20楼2013-08-17 23:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
