[交流] 各位一个3d的环道如何划分网格(有图) 已有7人参与

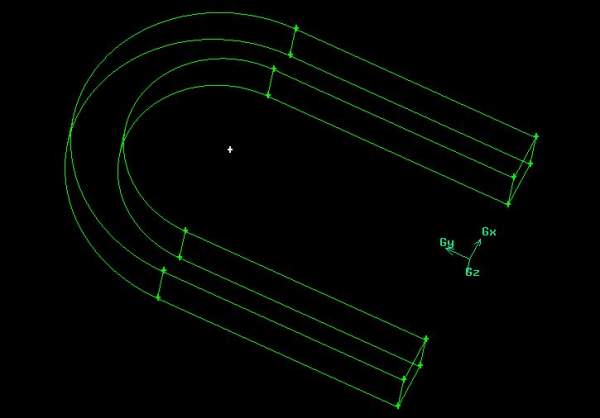

我最近学gambit,书中里面有个3d弯道,但是总是画出来的网格含有负体积,求高位高手解决下。
各位一个3d的环道如何划分网格(有图)
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

要清楚自己想要什么
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
cooper划分网格不行么
一坨
2楼2013-06-09 09:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CFD项目承接

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖内容被屏蔽

3楼2013-06-09 11:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcjaoyun

银虫 (小有名气)

引用回帖:
3楼: Originally posted by CFD项目承接 at 2013-06-09 11:34:41
这还是很简单的呀 那个书上的例子呀

但是按照书上的方法,我画出来的网格存在负体积
要清楚自己想要什么
4楼2013-06-09 12:40:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcjaoyun

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 深表无赖 at 2013-06-09 09:47:57
cooper划分网格不行么

那选哪个为源面
要清楚自己想要什么
5楼2013-06-09 12:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)

引用回帖:
5楼: Originally posted by lcjaoyun at 2013-06-09 12:40:28
那选哪个为源面...

两个端面,行不
一坨
6楼2013-06-09 14:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CFD项目承接

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖内容被屏蔽

7楼2013-06-09 16:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
ICEM里面有与这个近似的例子啦
GAMBIT不熟
8楼2013-06-09 19:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动力火锅87

银虫 (小有名气)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
臭水沟: 金币+1, 谢谢交流~ 2013-06-11 12:20:47
不一定按照书上的方法 也可以自己试试其他划分方法 这么模型应该划分比较简单 不行的话就分块划分
9楼2013-06-09 22:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
臭水沟: 金币+1, 谢谢交流~ 2013-06-11 12:20:53
cooper   在转弯的地方切两刀,源项的话,选择端面就可以了
我要奋斗到底
10楼2013-06-10 08:57:02
