[求助]
关于根据电子衍射图样求六角晶系轴长比c/a的问题
|

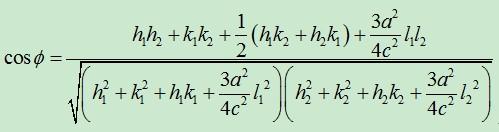

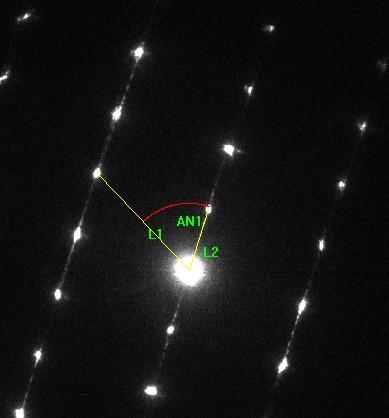

我生长的纳米线都是六角纤锌矿结构的，所以就想根据电子衍射图样来算一算它的轴长比c/a，计算的过程中碰到一个问题，如下： 定标图：  L1=267.3799 L2=127.7811 AN1=60.78512° 注：L1和L2的长度是在特定标尺下测的，因为后面只用到比值，所以没按照图中的标尺来测量。 按照六角晶系晶面夹角余弦公式  将布喇菲-密勒指数转化成密勒指数，这里取 (h1,k1,l1)=(1,2,-1), (h2,k2,l2)=(0,0,-1); 代入上述公式，有  解得a/c=1.708 另外根据六角晶系倒易矢长度公式：  计算得到c/a=0.602 ，其倒数为1.6621 问题：根据电子衍射图样利用这两个公式算出来的六角晶系轴长比是我们通常所知道的轴长比的倒数。现在不知道问题出在哪里？ 望知道的朋友可以告知问题出在哪里？先行谢过了！ [ Last edited by situxuming on 2012-4-6 at 16:39 ] |
回复此楼» 猜你喜欢
【2026 考研调剂】哈尔滨工程大学核科学与技术学院核化工系 招收调剂生
已经有1人回复
-
广州大学环境大分子材料研究所2026年研究生招生简章
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有94人回复
-
武汉纺织大学技术研究院招收化学、生物、材料、纺织、机械等专业调剂生
已经有0人回复
-
台州学院有序多孔材料团队化学、材料与化工硕士招生，请速联系！
已经有0人回复
-
首都师范大学化学系田洋课题组专硕招调剂生
已经有10人回复
-
广州大学大湾区环境研究院环境大分子材料研究所王平山教授团队 2026年研究生招生简章
已经有0人回复
-
广州大学大湾区环境研究院环境大分子材料研究所王平山教授团队 2026年研究生招生简章
已经有0人回复
-
天津理工大学
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 急求Cu2Se四方相晶系的晶体结构图~~~
已经有4人回复
- 六方晶系原胞晶胞体积比
已经有3人回复
- Si3N4晶体的晶系问题
已经有3人回复
- ZnO的各个面晶面间距分别是多少？
已经有11人回复
- 用castep计算单斜晶系弹性常数的问题
已经有7人回复
- 求助：以下是什么空间群！
已经有12人回复
- 关于晶系的问题
已经有7人回复
- 关于六角晶系的弹性常数计算
已经有16人回复
- 关于SBA-15的晶面
已经有25人回复
- 求助六角（hexagonal）YMnO3,cif文件
已经有7人回复
- 求空间群I2/a (单斜)，元素为113结构（ABC3或AxD1-xCB3）的prc或cif文件
已经有3人回复
- 【求助】选区电子衍射，同一晶带轴，不同晶面衍射问题
已经有13人回复
- 请问六方晶系中与(101)面垂直的方向是什么方向？
已经有13人回复
- 准晶：开除、胡说与擦肩而过
已经有18人回复
- 【分享】立方晶系标准投影图+投影图自动生成软件【已搜索无重复】】
已经有220人回复
- 问一下有关晶系的问题
已经有4人回复
- 【求助】VASP计算的KPOINTS 设置，求助
已经有10人回复
- 【求助】请问PbO2是什么晶系的？
已经有6人回复
- 【求助】六角晶系中[11-20]与(11-20)为什么不垂直？
已经有11人回复
- 【求助】七大晶系——点群
已经有11人回复
- 【求助】六角晶体结构的布里渊区的几个特殊K点与a,b,c方向是如何对应的？
已经有6人回复
- 【急求助】TEM衍射图谱，分析（3页更新问题！谢谢各位）
已经有39人回复
2楼2012-04-09 09:28:57
3楼2012-04-10 16:13:31
hanhaixf-77
铁杆木虫 (著名写手)
- 应助: 9 (幼儿园)
- 金币: 6492.8
- 散金: 168
- 红花: 3
- 帖子: 1363
- 在线: 1174.3小时
- 虫号: 275939
- 注册: 2006-09-02
- 性别: GG
- 专业: 无机化学
【答案】应助回帖
★
感谢参与，应助指数 +1
situxuming: 金币+1, ★有帮助, 老早就看到你的回答了，但是一直以来都不认同你的回答，如果是误差造成的话，至少得到的解是应该在一定的范围之内的，比如c/a在1.6附近，上下波动比较大（比如1.5，或者1.7等等）那也是可以理解的，不可能像现在这样求得的c/a的值完全就是正常轴长比的倒数的关系。直到最近重新好好研究了番六角晶系中密勒-布喇菲指数跟密勒指数的关系，发现自己过去一直对一个概念搞错了，那就是在六角晶系中晶向四指数跟三指数的转换同晶面四指数跟三指数的转化是不同的。过去一直将晶向三、四指数的转化关系拿来转化镜面三、四指数，所以才会出现这般一个问题。今天自己再重新用正确的转化关系得到镜面的三指数，代进公式计算得到c/a=1.55,这样就对了，虽然误差很大。不过还是多谢你的回答！^_^ 2012-06-05 11:25:02
感谢参与，应助指数 +1
situxuming: 金币+1, ★有帮助, 老早就看到你的回答了，但是一直以来都不认同你的回答，如果是误差造成的话，至少得到的解是应该在一定的范围之内的，比如c/a在1.6附近，上下波动比较大（比如1.5，或者1.7等等）那也是可以理解的，不可能像现在这样求得的c/a的值完全就是正常轴长比的倒数的关系。直到最近重新好好研究了番六角晶系中密勒-布喇菲指数跟密勒指数的关系，发现自己过去一直对一个概念搞错了，那就是在六角晶系中晶向四指数跟三指数的转换同晶面四指数跟三指数的转化是不同的。过去一直将晶向三、四指数的转化关系拿来转化镜面三、四指数，所以才会出现这般一个问题。今天自己再重新用正确的转化关系得到镜面的三指数，代进公式计算得到c/a=1.55,这样就对了，虽然误差很大。不过还是多谢你的回答！^_^ 2012-06-05 11:25:02
|
你的问题实际上属于实验误差传递问题——大一的化学或物理等实验课一开始就讲的内容。 或者我换个说法，你就理解了，你可以根据所测得的L1、L2和角度，以其中两个计算第三个，然后和你的测试值比较。 不是公式错了，而是你的数据有效数字取错了 |
4楼2012-04-15 11:41:07
