[求助] ZnO的各个面晶面间距分别是多少？ 已有3人参与

ZnO的各个面晶面间距分别是多少？我的是0.16nm,不知道是哪一个面的！在此先谢谢各位大侠啊！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力拼搏！加油！
1楼 2013-12-12 10:07:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

falloutts

至尊木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
携手飞翔: 金币+50, ★★★★★最佳答案 2013-12-12 14:30:27
携手飞翔: 回帖置顶 2014-02-23 10:50:56
根据PDF#89-1397的数据，1.6 Å 应该是(110)面的面间距:
2-Theta        d(?)                  I(f)   ( h k l )        Theta         1/(2d)        2pi/d        n^2
56.534        1.6265        30.8        ( 1 1 0)        28.267        0.3074        3.8630

PDF卡片如下，面间距数据见最后

PDF#89-1397: QM=Calculated(C); d=Calculated; I=Calculated
Zinc Oxide
Zn O
Radiation=CuKa1        Lambda=1.54060        Filter=
Calibration=        2T=31.736-89.489        I/Ic(RIR)=5.43
Ref: Calculated from ICSD using POWD-12++

Hexagonal - (Unknown),  P63mc (186)        Z=2        mp=
CELL: 3.253 x 3.253 x 5.213 <90.0 x 90.0 x 120.0>        P.S=hP4 (S Zn)
Density(c)=5.655        Density(m)=6.43A        Mwt=81.38        Vol=47.77        F(13)=999.9(.0000,13/0)
Ref: Schulz, H., Thiemann, K.H.
Solid State Commun., v32 p783 (1979)
Strong Lines: 2.48/X 2.82/6 2.61/4 1.63/3 1.48/3 1.38/2 1.91/2 1.36/1 1.09/1 1.41/1
FIZ=086254: ATF Structure parameters and polarity of the wurtzite type compounds (Si C)-2H and Zn O b2 (P63MC) AX
2-Theta        d(?)         I(f)        ( h k l )        Theta        1/(2d)        2pi/d        n^2
31.736        2.8172        57.0        ( 1 0 0)        15.868        0.1775        2.2303
34.378        2.6065        41.5        ( 0 0 2)        17.189        0.1918        2.4106
36.214        2.4784        100.0        ( 1 0 1)        18.107        0.2017        2.5352
47.483        1.9132        21.2        ( 1 0 2)        23.741        0.2613        3.2841
56.534        1.6265        30.8        ( 1 1 0)        28.267        0.3074        3.8630
62.775        1.4790        26.5        ( 1 0 3)        31.388        0.3381        4.2484
66.302        1.4086        4.1        ( 2 0 0)        33.151        0.3550        4.4606
67.866        1.3799        22.0        ( 1 1 2)        33.933        0.3624        4.5534
69.007        1.3598        10.9        ( 2 0 1)        34.504        0.3677        4.6206
72.462        1.3032        1.6        ( 0 0 4)        36.231        0.3837        4.8212
76.865        1.2392        3.4        ( 2 0 2)        38.432        0.4035        5.0703
81.268        1.1828        1.6        ( 1 0 4)        40.634        0.4227        5.3120
89.489        1.0942        6.7        ( 2 0 3)        44.745        0.4569        5.7421
赞一下(1人) 回复此楼
bravenewday
2楼2013-12-12 11:02:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

falloutts

至尊木虫 (小有名气)

【答案】应助回帖

另外补充个六方晶系面间距计算公式：

1/(d^2)=(4/3)*(h^2+h*k+k^2)/(a^2)+(l^2)/(c^2)

d为面间距，a、c见PDF卡片中的：CELL: 3.253 x 3.253 x 5.213 <90.0 x 90.0 x 120.0>  a: 3.253  c: 5.213
hkl为晶面指数

pdf版本见： http://www.msal.net/productpic/asdasd.pdf

另外这么简单的问题为啥给这么多金币？
赞一下 回复此楼
bravenewday
3楼2013-12-12 14:58:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

携手飞翔

木虫 (正式写手)
引用回帖:
3楼: Originally posted by falloutts at 2013-12-12 14:58:29
另外补充个六方晶系面间距计算公式：

1/(d^2)=(4/3)*(h^2+h*k+k^2)/(a^2)+(l^2)/(c^2)

d为面间距，a、c见PDF卡片中的：CELL: 3.253 x 3.253 x 5.213 <90.0 x 90.0 x 120.0>  a: 3.253  c: 5.213
hkl为 ...

谢谢你了！我找了几天没有搜到！我的氧化锌棒是沿着（002）方向长的，但是高分辨率测得的晶面间距就是0.16nm，怎么回事？
赞一下 回复此楼
努力拼搏！加油！
4楼2013-12-12 16:14:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

falloutts

至尊木虫 (小有名气)
引用回帖:
4楼: Originally posted by 携手飞翔 at 2013-12-12 16:14:18
谢谢你了！我找了几天没有搜到！我的氧化锌棒是沿着（002）方向长的，但是高分辨率测得的晶面间距就是0.16nm，怎么回事？...

贴个TEM图来看看
确定晶体取向最好有SAD，一个衍射花样能解决很多问题。
赞一下 回复此楼
bravenewday
5楼2013-12-12 16:32:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

携手飞翔

木虫 (正式写手)
引用回帖:
5楼: Originally posted by falloutts at 2013-12-12 16:32:55
贴个TEM图来看看
确定晶体取向最好有SAD，一个衍射花样能解决很多问题。...

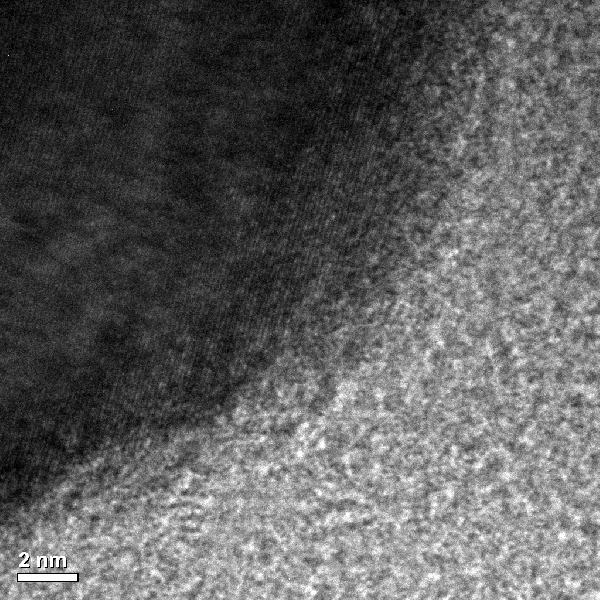

这张图片，没有SAD,只有高分辨率！
ZnO的各个面晶面间距分别是多少？
赞一下 回复此楼
努力拼搏！加油！
6楼2013-12-14 13:37:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

falloutts

至尊木虫 (小有名气)
引用回帖:
6楼: Originally posted by 携手飞翔 at 2013-12-14 13:37:55
这张图片，没有SAD,只有高分辨率！

...

我勉强量出来是1.47Å。
个人觉得表面不够好不好量，误差比较大。
确定性的结论还是需要SAD。
赞一下 回复此楼
bravenewday
7楼2013-12-16 14:21:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

携手飞翔

木虫 (正式写手)
引用回帖:
7楼: Originally posted by falloutts at 2013-12-16 14:21:16
我勉强量出来是1.47Å。
个人觉得表面不够好不好量，误差比较大。
确定性的结论还是需要SAD。...

恩，好的，我还是去重新测一个样了！谢谢你啊！
赞一下 回复此楼
努力拼搏！加油！
8楼2013-12-17 07:55:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★
携手飞翔: 金币+5, ★★★很有帮助 2013-12-18 08:59:43
ZnO还有另外两种晶相，如果7楼量出的数值准确，看看是否能跟下面的两个物相之一对得上：

1.
Card Information
Names:        Zinc Oxide
Formula:        Zn O
PDF Number:        65-682
Quality:        calculated
Subfiles:        inorganic alloy NST

Cell and Symmetry Information
System:        cubic        Space Group:        Fm-3m    (no. 225)
a:        4.270
Density (Dx):        6.941        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.54060
Instrument(d):        calculated
Instrument(I):        calculated        I type:        peak heights
I/Icor:        5.83

Comments and Additional Information
MC        N 61008        36073
Temperature factor:        No TF given for entry, B=1.0 assumed

Literature References
General:         Calculated from NIST using POWD-12++            (    )
Structure:        H.Karzel, U.Potzel, W.Potzel, J.Moser,C.Schaf er, M.Steiner, M.Petr, A.Kratzer &G.M.Kalvius Materials Science Forum  79- 419-4 (1991)

Peak Data
PeakList
         h         k         l           d          I
         1         1         1        2.4653         797
         2         0         0        2.1350         999
         2         2         0        1.5097         471
         3         1         1        1.2874         196
         2         2         2        1.2326         117
         4         0         0        1.0675          43
         3         3         1        0.9796          57
         4         2         0        0.9548         108
         4         2         2        0.8716          82
         5         1         1        0.8218          44

2.
Card Information
Names:        Zinc Oxide
Formula:        Zn O
PDF Number:        65-2880
Quality:        calculated
Subfiles:        inorganic alloy NST

Cell and Symmetry Information
System:        cubic        Space Group:        F-43m    (no. 216)
a:        4.6290
Density (Dx):        5.448        Z:        4

Instrument Information
Radiation:        CuKa1        Wavelength:        1.54060
Instrument(d):        calculated
Instrument(I):        calculated        I type:        peak heights
I/Icor:        8.90

Comments and Additional Information
MC        N AL3315       6443
Temperature factor:        IB=Zn,O

Literature References
General:         Calculated from NIST using POWD-12++            (    )
Structure:        W.Bragg Trans. Faraday Soc.   28   522 (1932)

Peak Data
PeakList
         h         k         l           d          I
         1         1         1        2.6725         999
         2         0         0        2.3145         257
         2         2         0        1.6366         366
         3         1         1        1.3957         261
         2         2         2        1.3363          44
         4         0         0        1.1573          38
         3         3         1        1.0620          77
         4         2         0        1.0351          45
         4         2         2        0.9449          69
         5         1         1        0.8909          58
         4         4         0        0.8183          25
赞一下 回复此楼
9楼2013-12-17 11:31:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

携手飞翔

木虫 (正式写手)
引用回帖:
9楼: Originally posted by xhtangxh at 2013-12-17 11:31:25
ZnO还有另外两种晶相，如果7楼量出的数值准确，看看是否能跟下面的两个物相之一对得上：

1.
Card Information
Names:        Zinc Oxide
Formula:        Zn O
PDF Number:        65-682
Quality:        calculated
Subfiles:        inorga ...

恩，好的。谢谢，我的是六角纤锌矿结构的。
赞一下 回复此楼
努力拼搏！加油！
10楼2013-12-18 08:59:22
