[求助] 关于SBA-15的晶面

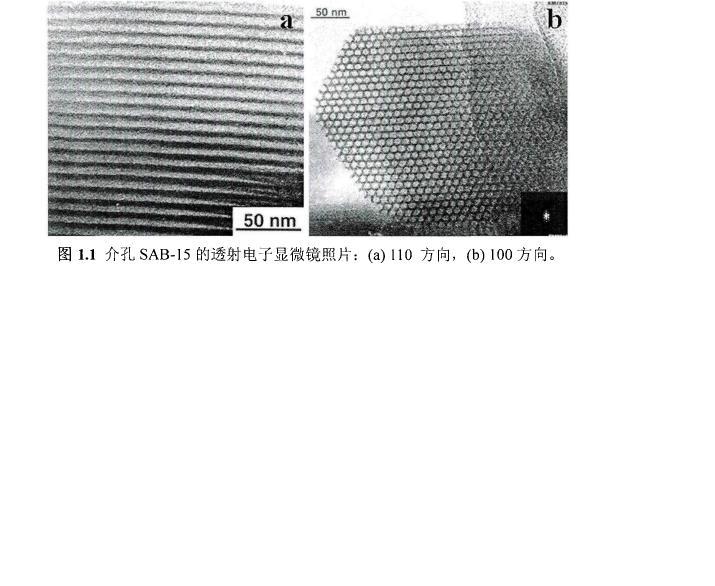

各位大侠，有没有人能帮我一下，这个B是不是搞错了呢？应该是 001晶面？谢谢了啊~

新建 BMP 图像 (2).JPG
回复此楼

» 收录本帖的淘帖专辑推荐

纳米和杂化材料 研(而不)究

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-01 22:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

avgon

至尊木虫 (著名写手)
★
yanhualover: 金币+1, 很好的关于晶面的解释。受益匪浅，期待更精彩。 2013-02-06 04:05:38
引用回帖:
11楼: Originally posted by wgbift at 2013-01-22 21:51:13
谢谢你，也就是说 100晶面的法向就是 100晶向，但是顺着100 方向看，应该看到的 长条的孔啊， 如果从001方向看，就是B图这些点状物了， 不应该是这样吗？...

对于六方晶体结构的材料来说， 100晶向 与001晶向是垂直的，如果001的观看认为是顶视图的话，100就是侧视图。你说的是对的，侧向就是条状的柱或孔的感觉，顶向看就是柱或孔的端面。
赞一下(1人) 回复此楼
仰望星空脚踏实地
12楼2013-01-23 09:58:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wgbift: 金币+20, ★★★很有帮助, 先给这么多金币，看看还有没有其他人的答案，多谢了~ 2013-01-23 11:08:28
You are perfectly right. The images were recorded along the [110] and [001] zone axes, respectively. We usually assign image b to that recorded along the  [001] zone axis rather than the [100].
赞一下(1人) 回复此楼
13楼2013-01-23 10:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wgbift: 金币+20, ★有帮助 2013-01-23 16:28:13
http://www.sciencedirect.com/sci ... i/S0008622302001604
或者
http://144.206.159.178/FT/145/72643/13396928.pdf
这个里面的XRD标注了最强的几个衍射峰，(100),(110)和(200)。（也有标记为10,11和20的，因为c轴是无限大，米勒指数为0，指标里就忽略掉）但文章避开谈论从何方向看到了条形和六角孔道，而只是说平行和垂直样品的某个方向。我查了一下Osamu Terasaki的初始文献，也同样没有提到这个具体的指标。
后来不少文献也照例用了这种描述。不过也开始有人用[100]和[001]来描述观察方向（也有简略为[10]和[01]，当然这个有点不合理了，因为又引入了c轴，有点混乱）。从你给的六角晶系来看，110和100其实是等同的，所以用[110]应该也可以。
另外一个条形面是(200), 其实是从垂直于a或者b轴的方向往下看的，应该是和100或者010的法线平行的，这个应该通过一个公式计算一下，不过暂时没空，回来想。
赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
14楼2013-01-23 16:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★ ★ ★ ★
yanhualover: 金币+2, 关于晶面的解释很精彩，值得奖励。 2013-02-06 04:08:47
yanhualover: 金币+3, 谢谢指导 2013-05-31 22:51:13
引用回帖:
18楼: Originally posted by temedx at 2013-01-23 21:43:20
这样看来，我的第二段描述里：“110和100其实是等同的”应该是错误的。但这样就有一个问题：在确认条形孔道晶面时，需要确认条形孔道的间距到底是多少，如果是大的那种就是(100)，小的就是(110)，虽然六角面的确可 ...

仔细想了一下，有如下思路：
六方晶系的晶面的法线，是如下定义，(hkl)的法线为[UVW]
U=2h+k
V=h+2k
W=3a^2/2c^2*l
这样如果是正常六方晶系的（100）（110）（001）晶面的法线方向则是：
[210]，[110]（[330]简化）和[001] 。
这样，如果看到条形面是大间距晶面，则是[100]方向，而小间距晶面则是[210]方向，而前者和[110]方向是等价的，后者和[1-10]是等价的（到四坐标体系就知道了，两者夹角60度，在六角晶系是完全等同的）。
那么整理一下：
投射方向：
大间距（根号3/2*a0)，则是[100]or[110]，
小间距（1/2*a0)，则是[1-10]or[210]
六角孔道：[001]
晶面：
大的条形里面的孔道间距对应：(100)，至于这个是什么晶面的结构：(110)。
小的条形里面的孔道间距对应：(110)，至于这个是什么晶面的结构：（100）
六角孔道：(001)

是不是很绕口，但应该比较对路，请指正。
赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
19楼2013-01-23 22:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

感谢参与，应助指数 +1
木有搞错。晶面衍射指标和晶面指数(Miller指数)不是一码事，不要弄混了。
赞一下 回复此楼
2楼2013-01-02 09:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
3楼2013-01-02 10:08:44
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

wgbift

金虫 (著名写手)
引用回帖:
2楼: Originally posted by xhtangxh at 2013-01-02 09:52:37
木有搞错。晶面衍射指标和晶面指数(Miller指数)不是一码事，不要弄混了。

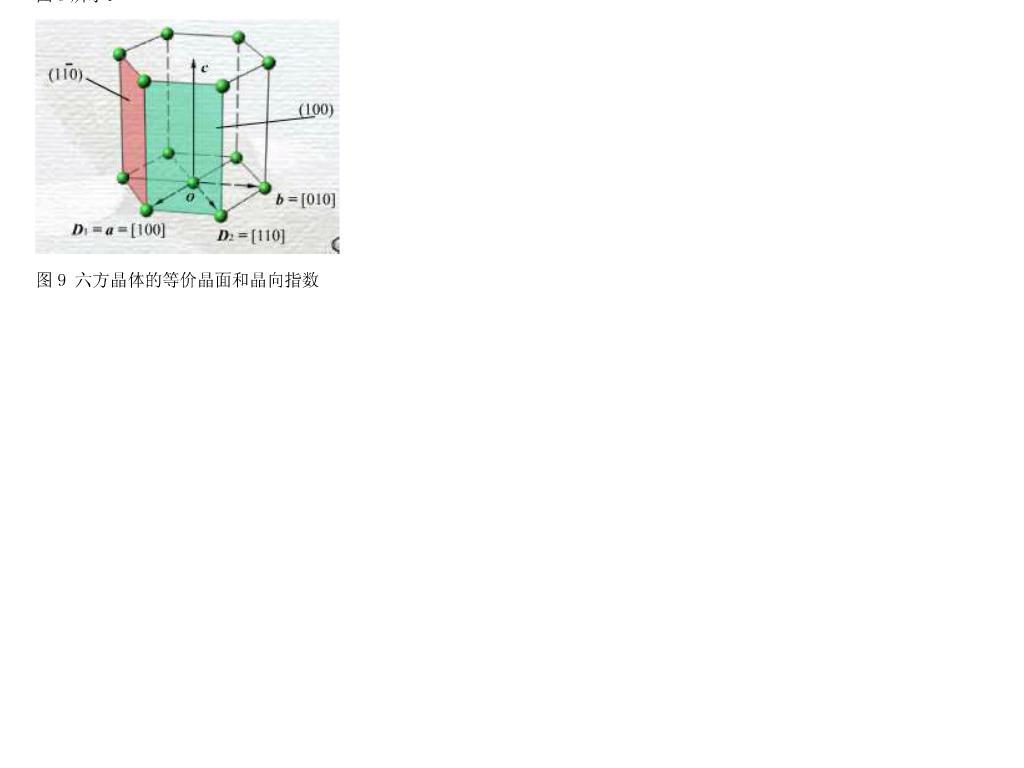

哥们，你好，我明白你的意思，就是晶面指数和晶向指数是不一样的，是吧，但是你看图中显示的，绿色的应该是100晶面，他的晶向，就是和他垂直的应该是带箭头的应该是  100方向， 有什么地方不对吗？谢谢了~

新建 BMP 图像 (2).JPG
赞一下 回复此楼
4楼2013-01-02 11:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgbift

金虫 (著名写手)
引用回帖:
3楼: Originally posted by fbqrdzs at 2013-01-02 10:08:44
是对的，这里的图a是（110）方向的晶面；图b是（100）方向的晶面。并不是说他们分别是（110）和（100）晶面。一个是晶面一个是晶相。

哥们，你好，我明白你的意思，我也上传了一张图片，帮忙看下吧，就是晶面指数和晶向指数是不一样的，是吧，但是你看图中显示的，绿色的应该是100晶面，他的晶向，就是和他垂直的应该是带箭头的应该是  100方向， 有什么地方不对吗？谢谢了~

新建 BMP 图像 (2).JPG
赞一下 回复此楼
5楼2013-01-02 11:51:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
看看赵东元院士的相关文献吧，我记得习惯标记为100方向和001方向。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2013-01-02 16:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgbift

金虫 (著名写手)
引用回帖:
6楼: Originally posted by temedx at 2013-01-02 16:01:10
看看赵东元院士的相关文献吧，我记得习惯标记为100方向和001方向。

嗯，我觉得100和001方向是对的，但是view along 和view from 这个东西，的确是有歧义啊~
赞一下 回复此楼
7楼2013-01-02 22:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgbift

金虫 (著名写手)
引用回帖:
3楼: Originally posted by fbqrdzs at 2013-01-02 10:08:44
是对的，这里的图a是（110）方向的晶面；图b是（100）方向的晶面。并不是说他们分别是（110）和（100）晶面。一个是晶面一个是晶相。

晶面的方向是用米勒指数表示的吧
赞一下 回复此楼
8楼2013-01-22 15:59:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

这里的方向指的是电子入射的方向，B是电子从100方向入射得到的TEM，所得到的图像中显示的晶面是（100）晶面。由于这里晶向就是晶面的法向，所以你顺着法向看，看到的就是这个平面。但要注意并不是所有的晶面与晶向都是垂直关系。
赞一下 回复此楼
仰望星空脚踏实地
9楼2013-01-22 17:56:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

对于六方的晶系，像你上面回贴所给出的[100]方向与（100）晶面就不是垂直的，成了60度的夹角。如果是这样的材料从[100]方向看下去，直接看到的应该是与这个方向垂直的（2－10）晶面。
赞一下 回复此楼
仰望星空脚踏实地
10楼2013-01-22 18:03:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
