版块导航: 正在加载中...

客户端APP下载

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

>论坛更新日志 (3424)
>考博 (1070)
>导师招生 (519)
>论文道贺祈福 (248)
>食品 (197)
>虫友互识 (195)
>硕博家园 (166)
>博后之家 (38)
>论文投稿 (27)
>文献求助 (24)
>考研 (22)
>教师之家 (21)
>公派出国 (20)
>学术会议 (18)
>基金申请 (17)
>休闲灌水 (13)

1

fyh0807

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 340
帖子: 26
在线: 16.9小时
虫号: 3802928
注册: 2015-04-11
专业: 内流流体力学

[求助] （求助）ICEM划分的网格，导入fluent均出现了这种报错情况已有5人参与

（求助）ICEM划分的网格，多次划分网格后导入fluent均出现了这种报错情况，检查了好多遍还是没有找到原因。求大神指教。谢谢啦

（求助）ICEM划分的网格，导入fluent均出现了这种报错情况


» 猜你喜欢

售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有4人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有4人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有5人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有6人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有5人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有4人回复
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急已经有9人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有5人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有6人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有5人回复

» 本主题相关价值贴推荐，对您同样有帮助:

求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）已经有2人回复
ICEM输出网格失败问题（求解器为CFX）--新手求助已经有11人回复
icem画网格求助，请各位指点迷津。。。已经有3人回复
软件问题，求助大神已经有8人回复
管路网格划分求助已经有3人回复
ICEM 网格划分求助已经有0人回复
ICEM CFD 画四面体网格（3D pipe junction）边界层问题求助已经有2人回复
求助，利用ICEM划分几部分之后再CFX中拼接计算好了之后，总是出现断的交界面已经有6人回复
使用icem cfd对发酵罐体模型划分结构网格已经有9人回复
ICEM 网格划分算例求助_2_edit edge 已经有5人回复
ICEM 网格划分算例求助已经有2人回复
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分) 已经有11人回复
菜鸟求助：ICEM CFD网格划分飞机模型问题~ 已经有1人回复
【求助】fluent中对160多万网格的模型进行含化学反应的流体模拟的计算量？已经有7人回复
【求助】一个ICEM网格划分的模型如何划分已经有10人回复

1楼 2015-12-17 21:41:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

arccos

金虫 (正式写手)

应助: 15 (小学生)
金币: 1728
红花: 2
帖子: 304
在线: 33.1小时
虫号: 3503964
注册: 2014-10-28
性别: GG
专业: 动力学与控制

【答案】应助回帖

感谢参与，应助指数 +1

二维/三维检查过了么？
有没有负网格？

发自小木虫Android客户端

2楼2015-12-18 00:46:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mxz090406mxz

铁虫 (小有名气)

应助: 12 (小学生)
金币: 458.8
红花: 3
帖子: 59
在线: 8.9小时
虫号: 3561281
注册: 2014-11-26
性别: GG
专业: 计算数学与科学工程计算

【答案】应助回帖

感谢参与，应助指数 +1

还是网格的问题如果是非结构网格要检查下模型各个面的拓扑关系生成网格后看有没有遗漏的面

发自小木虫IOS客户端

咩哈哈

3楼2015-12-18 03:35:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

fyh0807

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 340
帖子: 26
在线: 16.9小时
虫号: 3802928
注册: 2015-04-11
专业: 内流流体力学

引用回帖:

2楼: Originally posted by arccos at 2015-12-18 00:46:10
二维/三维检查过了么？
有没有负网格？

没有负网格，网格质量还挺好的。

4楼2015-12-18 08:31:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

fyh0807

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 340
帖子: 26
在线: 16.9小时
虫号: 3802928
注册: 2015-04-11
专业: 内流流体力学

引用回帖:

3楼: Originally posted by mxz090406mxz at 2015-12-18 03:35:39
还是网格的问题如果是非结构网格要检查下模型各个面的拓扑关系生成网格后看有没有遗漏的面

没有发现负网格，怎么检查各个面的拓扑关系和生成网格有没有遗漏的的面，还请你多指教啊

5楼2015-12-18 08:33:17

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mcbeal819

新虫 (初入文坛)

应助: 5 (幼儿园)
金币: 1076.6
红花: 1
帖子: 43
在线: 20.6小时
虫号: 3717124
注册: 2015-03-07
专业: 园林学

【答案】应助回帖

感谢参与，应助指数 +1

肯定是网格问题，网格能上张图吗？

6楼2015-12-18 13:52:05

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

应助: 96 (初中生)
金币: 5558.7
散金: 1206
红花: 28
帖子: 1825
在线: 357.8小时
虫号: 1569834
注册: 2012-01-09
专业: 内流流体力学

【答案】应助回帖

感谢参与，应助指数 +1

edit mesh里面找到一个勾，然后选择uncovered face和volume orientation查一下，应该是没有关联好

发自小木虫Android客户端

格物致知专做科研

7楼2015-12-18 14:50:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

夸父奔跑

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 2712.6
红花: 15
帖子: 477
在线: 63.9小时
虫号: 2571550
注册: 2013-07-29
性别: GG
专业: 燃烧学

fluent 打开的时候，选择的网格类型没错？

发自小木虫Android客户端

8楼2015-12-18 15:04:59

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

夸父奔跑

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 2712.6
红花: 15
帖子: 477
在线: 63.9小时
虫号: 2571550
注册: 2013-07-29
性别: GG
专业: 燃烧学

网格有问题，

发自小木虫Android客户端

9楼2015-12-18 15:05:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

fyh0807

银虫 (初入文坛)

应助: 0 (幼儿园)
金币: 340
帖子: 26
在线: 16.9小时
虫号: 3802928
注册: 2015-04-11
专业: 内流流体力学

引用回帖:

6楼: Originally posted by mcbeal819 at 2015-12-18 13:52:05
肯定是网格问题，网格能上张图吗？

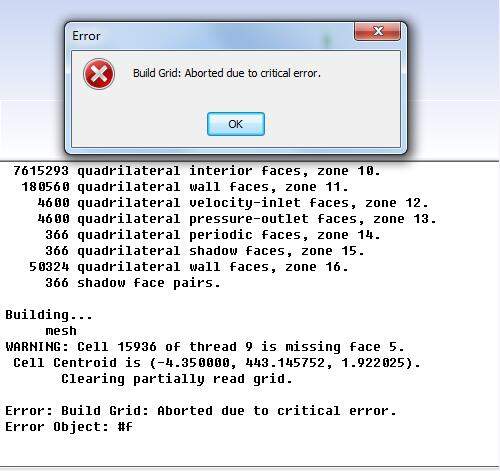

根据fluent里的坐标提示，cell的中心应该就是在图上的那个点

（求助）ICEM划分的网格，导入fluent均出现了这种报错情况-1


10楼2015-12-18 16:36:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 fyh0807 的主题更新

1

最具人气热帖推荐 [查看全部]		作者	回/看	最后发表

	[论文投稿] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3	C6CRn66RYYXS 2026-11-10	4/200	2026-11-11 08:12 by 1Nb0IVlmV6v0
	[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3	cqv1zKnzd7hr 2026-11-09	5/250	2026-11-11 07:08 by Z7qfCsdIiD1T
	[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4	zSbvVX9JFl9J 2026-11-09	5/250	2026-11-11 07:03 by Z7qfCsdIiD1T
	[基金申请] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3	zSbvVX9JFl9J 2026-11-09	4/200	2026-11-11 06:57 by Z7qfCsdIiD1T
	[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3	FChKX8meu1ds 2026-11-09	5/250	2026-11-11 04:29 by Z7qfCsdIiD1T
	[论文投稿] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +4	cqv1zKnzd7hr 2026-11-09	7/350	2026-11-11 04:21 by Z7qfCsdIiD1T
	[硕博家园] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4	0TEMgxdT1eIw 2026-11-09	6/300	2026-11-11 04:07 by Z7qfCsdIiD1T
	[论文投稿] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3	zSbvVX9JFl9J 2026-11-09	6/300	2026-11-11 03:59 by Z7qfCsdIiD1T
	[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3	FChKX8meu1ds 2026-11-09	4/200	2026-11-10 22:39 by Z7qfCsdIiD1T
	[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3	FChKX8meu1ds 2026-11-09	4/200	2026-11-10 20:51 by Z7qfCsdIiD1T
	[考博] 申请环境，微生物方向博士 +3	浅笑09 2026-11-08	3/150	2026-11-10 12:44 by 可淡不可忘
	[考博] 27博士申请 +3	白白白ly 2026-11-09	3/150	2026-11-09 21:39 by szq0819
	[文学芳草园] 厉娜 +3	张丹枫1991 2026-11-09	5/250	2026-11-09 16:53 by 张丹枫1991
	[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5	5sJFDKp2kwuI 2026-11-06	15/750	2026-11-09 11:41 by GwrQVVR6Oenx
	[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4	5sJFDKp2kwuI 2026-11-06	8/400	2026-11-09 00:14 by l48hFd8Nwae2
	[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5	5sJFDKp2kwuI 2026-11-06	9/450	2026-11-08 22:46 by l48hFd8Nwae2
	[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6	ttH3f1oA6ace 2026-11-04	12/600	2026-11-06 16:10 by 5sJFDKp2kwuI
	[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4	ttH3f1oA6ace 2026-11-04	11/550	2026-11-06 16:10 by 5sJFDKp2kwuI
	[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5	kvewwGtKktqB 2026-11-04	14/700	2026-11-06 05:10 by qL1cU46YIdK0
	[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6	kvewwGtKktqB 2026-11-04	16/800	2026-11-06 05:00 by qL1cU46YIdK0
