[求助] ICEM 网格划分算例求助

ICEM用的是ansys 14.5版本。
算例是来自纪兵兵的《网格划分技术实例详解》的6-4的missle。
对着视频一步一步做的,做到如下步骤的时候,出来的效果和教材不一样,默泪。。
新新人,完全不知道问题出在哪里。
本来应该是:

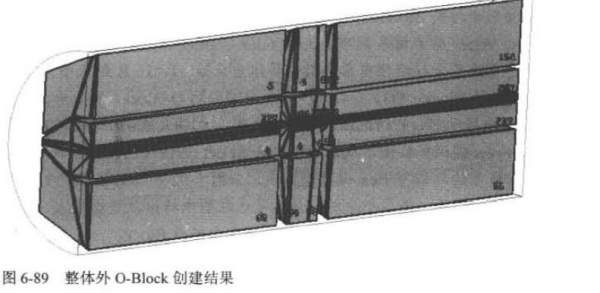

" 生成整体外O-Block . 来用St咐中的方法,选择图6-88 中所示的Block ,井在Qffset
栏中输入1, 生成外部O-Block. 结果如图6-89 所示.(附件黑白图)
我做的结果是附件蓝绿图。
不清楚是不是需要再附上project文件,先附上吧。

请大神指点~,多谢!!ICEM 网格划分算例求助


ICEM 网格划分算例求助-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : project_missle.tin
  • 2013-11-14 14:55:23, 89.61 K

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南在北方

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
chd822: 金币+10, 谢谢。 2013-11-15 10:58:29
讲得不明不白的,要别人怎么帮啊,你应该上传blk文件的,我做的blk文件已上传,有问题再议

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : Missile.blk
  • 2013-11-14 15:11:14, 100.69 K
我本将心向明月,奈何明月照沟渠
2楼2013-11-14 15:12:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chd822

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 南在北方 at 2013-11-14 15:12:37
讲得不明不白的,要别人怎么帮啊,你应该上传blk文件的,我做的blk文件已上传,有问题再议

谢谢回复,待会再研究一下。
太新人了,描述问题都感觉找不着头脑一样,抱歉~
3楼2013-11-14 20:36:08
