[求助] icem网格导入fluent的错误

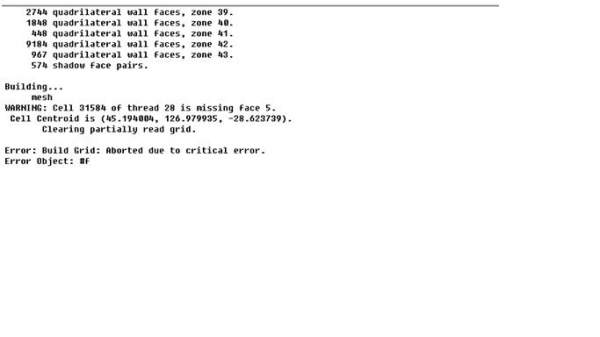

网格导入fluent后出现这种错误是为什么。请各位大神指教
icem网格导入fluent的错误
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑深蓝

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
wjlvhy: 金币+5, 搞定了,不过不是角度质量的问题,是有个别点没有周期性导致的。谢谢你的帮助 2013-11-07 15:57:19
没有完全关联,或者网格存在负体积,仔细检查一下网格质量,再试试,如果实在不行重新检查关联对应关系,关联所有的线和点。
2楼2013-11-04 17:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lichaojun169

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
关联问题,cell找不到面

[ 发自小木虫客户端 ]
苦练内功,一气呵成。
3楼2013-11-04 22:34:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

引用回帖:
2楼: Originally posted by 铸剑深蓝 at 2013-11-04 17:16:19
没有完全关联,或者网格存在负体积,仔细检查一下网格质量,再试试,如果实在不行重新检查关联对应关系,关联所有的线和点。

网格正交质量在0.2以上,角度的是0度开始。是不是由于角度质量太差了
4楼2013-11-06 15:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑深蓝

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by wjlvhy at 2013-11-06 15:19:19
网格正交质量在0.2以上,角度的是0度开始。是不是由于角度质量太差了...

角度必须太差了!
5楼2013-11-06 19:02:00
