[求助] FLUENT求帮助啊啊啊啊啊

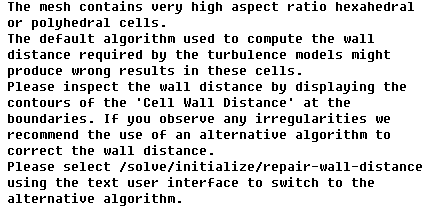

网格在ICEM里划好的，而且显示也是好的，导入FLUENT里却少了几何尺寸比较小的几块，而且出现如图所示的问题，大侠们求帮助啊啊啊
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-24 23:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

Suhas V. Patankar
★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 专家考核, 谢谢应助！ 2012-05-24 23:40:35
东方明猪: 金币+3, ★有帮助 2012-05-25 15:36:41
本帖仅楼主可见
赞一下
2楼2012-05-24 23:21:40
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

东方明猪

金虫 (正式写手)
引用回帖:
2楼: Originally posted by NHTFF at 2012-05-24 23:21:40
几何尺寸比较小的需要修复

网格长宽比太大了

多谢！几何尺寸比较小的地方修复是重新划网格还是什么操作？
赞一下 回复此楼
3楼2012-05-25 15:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

Suhas V. Patankar
本帖仅楼主可见
赞一下
4楼2012-05-25 16:22:10
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

东方明猪

金虫 (正式写手)
引用回帖:
4楼: Originally posted by NHTFF at 2012-05-25 16:22:10
如果不太影响结果的话，可以和大的面合并...

谢谢你的回复，我还有一些问题，我的模型有3个部分，网格是分开划，然后将其合并的，就是在导入FLUENT后，中间连接的部分会有部分丢失，因为中间连接部分对流动影响较大，所以网格是加密，在FLUENT中check mesh后就出现上面的图。附件是网格图和Aspect ratio质量图。请问，问题出在哪，该怎么解决？多谢！

aspect ratio

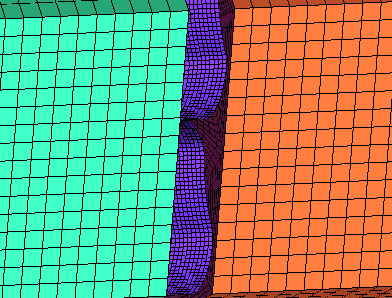

网格截图
赞一下 回复此楼
5楼2012-05-25 19:35:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东方明猪

金虫 (正式写手)
引用回帖:
4楼: Originally posted by NHTFF at 2012-05-25 16:22:10
如果不太影响结果的话，可以和大的面合并...

中间部分与两边交界面设置是interface
赞一下 回复此楼
6楼2012-05-25 19:37:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

Suhas V. Patankar
★ ★
xiegangmai: 金币+2, 专家考核, 谢谢应助！ 2012-05-25 23:01:12
本帖仅楼主可见
赞一下
7楼2012-05-25 20:24:01
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

东方明猪

金虫 (正式写手)
引用回帖:
7楼: Originally posted by NHTFF at 2012-05-25 20:24:01
你这个界面上网格尺寸变化太大了，要慢慢的变化，不要突变

丢失是因为界面两侧的网格平滑性较差

那以您的意思，把两边网格尺寸调小就可以解决了？就不会丢失了？
赞一下 回复此楼
8楼2012-05-25 20:33:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
东方明猪: 金币+2 2012-08-19 17:02:33
xiegangmai: 金币+1, 谢谢建议！ 2012-08-20 00:14:33
网格质量实在不怎么好，建议重新划分网格，平滑过渡，不要有突变。。。。
赞一下 回复此楼
9楼2012-08-19 15:46:11
