[求助] ICEM CFD 画四面体网格(3D pipe junction)边界层问题求助 已有1人参与

按照ICEM 教程做,发现边界层网格出现如下问题

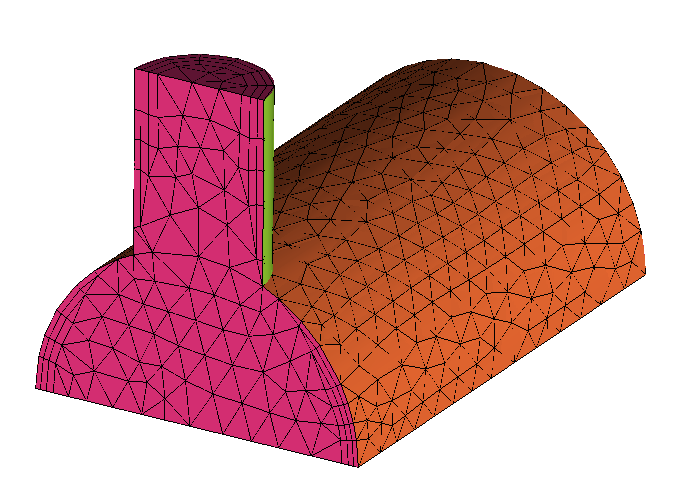

ICEM CFD 画四面体网格(3D pipe junction)边界层问题求助
教程在开始时利用了几何修复repair geometry功能,修复结果

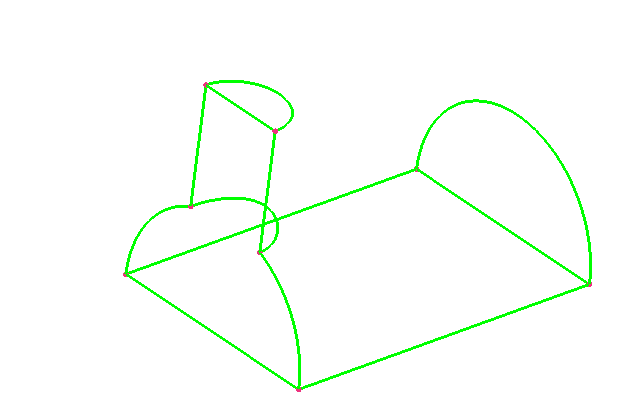

ICEM CFD 画四面体网格(3D pipe junction)边界层问题求助-1
未修复的几何
ICEM CFD 画四面体网格(3D pipe junction)边界层问题求助-2
我发现流沙兄在划分网格的时候没有进行几何修复,网格划分结果是正常的

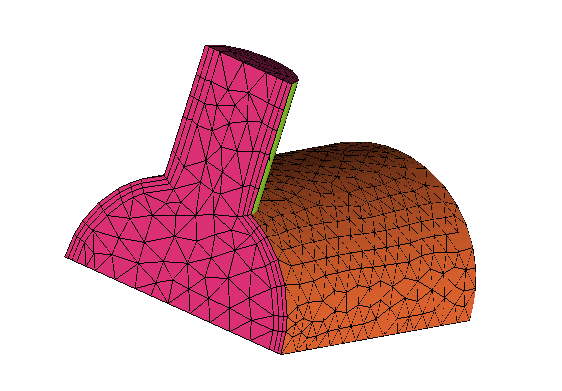

ICEM CFD 画四面体网格(3D pipe junction)边界层问题求助-3
求教这是什么原因?还有在进行四面体网格划分的时候是否一定要进行几何修复呢?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Catalion

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
zhixin_1: 金币+5, 有帮助, 谢谢 2014-09-06 21:00:43
这是一个剖面,你修复后,多了一个交界线。不是内部流体区域了

[ 发自小木虫客户端 ]
2楼2014-09-05 23:47:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhixin_1

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by Catalion at 2014-09-05 23:47:35
这是一个剖面,你修复后,多了一个交界线。不是内部流体区域了

我好像有些了解了,那教程里修复这一步骤是不对的喽

[ 发自小木虫客户端 ]
3楼2014-09-05 23:53:17
