[求助] ansys icem cfd中曲面切割问题

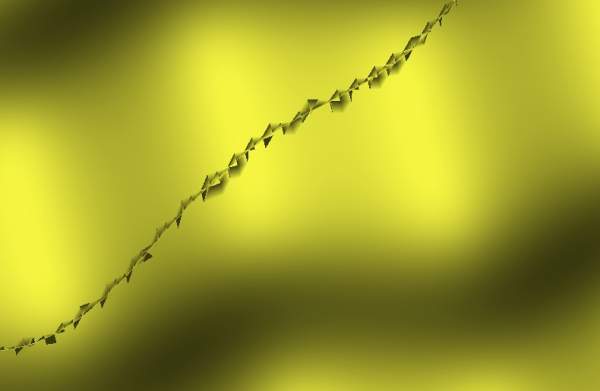

本人用这样的两个面的交线切割曲面,结果出现曲面不光滑问题,麻烦大神帮忙解决一下。附图如下,第一个图是相交的两个面去这两个面的交线,切割后出现图二这样的问题,就是出现很多小毛刺。
ansys icem cfd中曲面切割问题


ansys icem cfd中曲面切割问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-11 22:07:20
wanghuajin: 金币+2, 有帮助 2013-08-12 08:49:13
wanghuajin: 金币+2, 有帮助 2013-08-12 08:49:49
你那个黄色的面是波纹面吗?
不要看面的情况,检查拓扑看一下线的情况,面有时候存在问题是显示的原因。
2楼2013-08-10 16:53:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghuajin

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by tarcy at 2013-08-10 16:53:07
你那个黄色的面是波纹面吗?
不要看面的情况,检查拓扑看一下线的情况,面有时候存在问题是显示的原因。

黄色的是波纹面,线没有问题,这样不会影响计算结果?我这个面试从autocad里导进来的,如果在icem直接画是不会出现这样的问题的。
3楼2013-08-12 08:48:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

引用回帖:
3楼: Originally posted by wanghuajin at 2013-08-12 08:48:49
黄色的是波纹面,线没有问题,这样不会影响计算结果?我这个面试从autocad里导进来的,如果在icem直接画是不会出现这样的问题的。...

影不影响计算结果,得看你的具体算例。
有一个简单方法判断,在ICEM里面生成网格,去看一下面网格的情况。
一般来讲,面网格是受曲线约束的,也就是说,曲线没问题,面网格也没问题。
你的波纹面如果贯穿体,单独检查一下波纹面上的网格就可以啦。
4楼2013-08-12 10:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghuajin

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by tarcy at 2013-08-12 10:52:34
影不影响计算结果,得看你的具体算例。
有一个简单方法判断,在ICEM里面生成网格,去看一下面网格的情况。
一般来讲,面网格是受曲线约束的,也就是说,曲线没问题,面网格也没问题。
你的波纹面如果贯穿体,单 ...

好的谢谢指导
5楼2013-08-12 20:04:32
