小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）
31/1返回列表
查看: 840  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

太子要登基

新虫 (小有名气)

[求助] 求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格） 已有1人参与

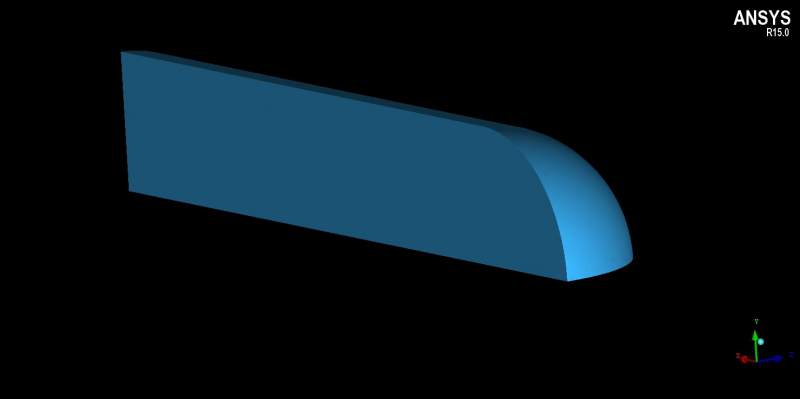

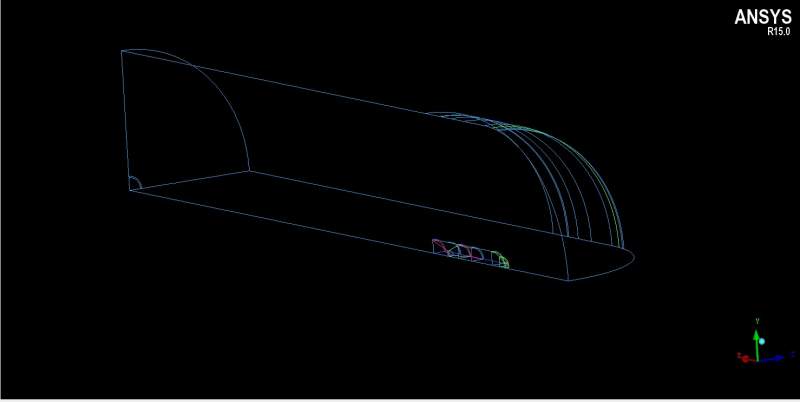

几何图片已上传，画的是一个missle（带有喷管），带有远场。喷管和远场取了四分之一。
现在问题是只是一个missle我还会画，但是加上这个四分之一圆柱和八分之一球组成的远场我不会了，不知道该如何划分block，感觉应该用o-block。还有，远场如果全是圆柱我也会画，关键头部是个球，直接蒙了，麻烦各位了，给个划分思路就行，谢谢！

求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）


求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）-1
回复此楼

» 猜你喜欢
1楼 2015-08-06 15:36:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

太子要登基

新虫 (小有名气)
自己顶一下，有木有大神啊，谢谢了
赞一下 回复此楼
2楼2015-08-07 10:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mamayou

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by 太子要登基 at 2015-08-07 10:00:20
自己顶一下，有木有大神啊，谢谢了

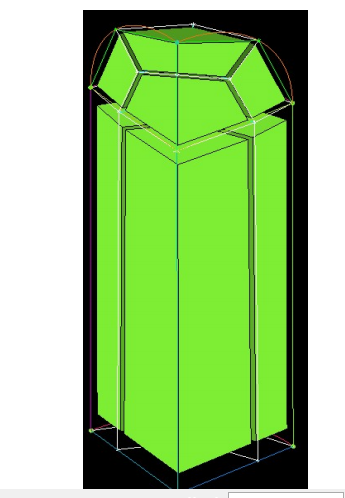

求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）-2，看看是不这样的
赞一下 回复此楼
3楼2015-08-28 19:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
