[求助] 求助，利用ICEM划分几部分之后再CFX中拼接计算好了之后，总是出现断的交界面 已有2人参与

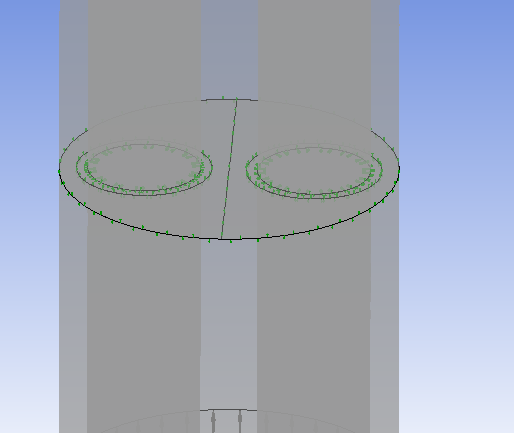

如下图所示在利用ICEM 进行模型网格建立于划分之后。
采用拼接的方式（定义interface）上下两个筒体相互黏合。其中用的选项为
fluid and fluid
mass and momentum 中的opention是 conservative interface flux
就是默认的选项。计算结果大致符合实际。但是就是我很纠结这个断面

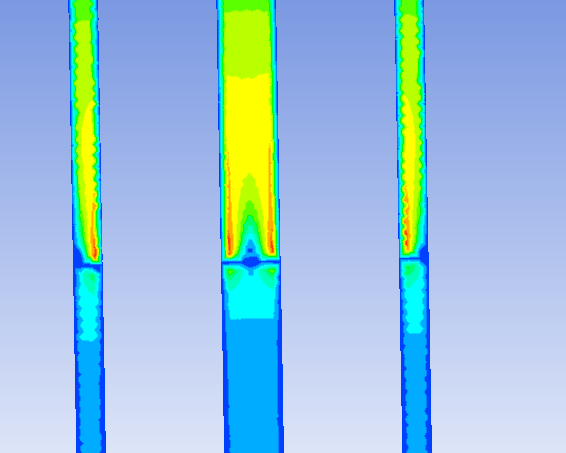

很明显可以看得出来这个速度运途中存在一个交界面。这个是不合理的
各位大神有没有遇到过相似 的问题
还望不吝赐教

求助，利用ICEM划分几部分之后再CFX中拼接计算好了之后，总是出现断的交界面


求助，利用ICEM划分几部分之后再CFX中拼接计算好了之后，总是出现断的交界面-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-18 07:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

825501396

新虫 (初入文坛)
还是没有解决 请问有没有人能帮帮忙啊
赞一下 回复此楼
2楼2014-07-22 15:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

生成网格的时候，直接粘接起来，做好不要用interface
赞一下 回复此楼
3楼2014-07-26 12:32:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

825501396

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by tarcy at 2014-07-26 12:32:12
生成网格的时候，直接粘接起来，做好不要用interface

这个我之前有尝试过，在ICEM中利用Merge nodes 然后利用两个面之间进行粘连，结果还是一样。哎...
非常谢谢你的回复。
赞一下(1人) 回复此楼
4楼2014-07-31 10:03:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wunaisan

木虫 (正式写手)

【答案】应助回帖

interface一般用在不同的域之间，比如固体域和流体域的交接面，你这个是域内部的边界，不能用interface

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-07-31 14:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金出于兰

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by tarcy at 2014-07-26 12:32:12
生成网格的时候，直接粘接起来，做好不要用interface

请教，怎么把网格粘接起来
赞一下 回复此楼
6楼2016-06-27 22:17:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金出于兰

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 825501396 at 2014-07-31 10:03:53
这个我之前有尝试过，在ICEM中利用Merge nodes 然后利用两个面之间进行粘连，结果还是一样。哎...
非常谢谢你的回复。...

你好，你说的这个是怎么操作的，求教求教
赞一下 回复此楼
7楼2016-06-27 22:19:16
