| 查看: 3051 | 回复: 8 | ||
wj_wanjie木虫 (小有名气)
|
[求助]
ICEM网格检查出现Volume orientation problems问题 已有1人参与
|
| 网格质量检查，出现Volume orientation problems，修复以后保存convert to unstruct mesh以后再检查还是出现Volume orientation problems，有没有遇到过的？ |
回复此楼» 猜你喜欢
材料化工调剂
已经有9人回复
-
化工299分求调剂 一志愿985落榜
已经有4人回复
-
290求调剂
已经有9人回复
-
0856化工专硕求调剂
已经有6人回复
-
0856材料专业298分有科研经历 硕士研究生调剂自荐信
已经有6人回复
-
306分材料调剂
已经有4人回复
-
302材料工程求调剂
已经有5人回复
-
272求调剂
已经有5人回复
-
材料学调剂
已经有9人回复
-
321求调剂一志愿东北林业大学材料与化工英二数二
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- （求助）ICEM划分的网格，导入fluent均出现了这种报错情况
已经有18人回复
- ICEM结构网格 提高质量 疑惑
已经有10人回复
- ICEM划分非结构网格出现missing internal faces
已经有6人回复
- ICEM混合网格合并出现负网格
已经有1人回复
- ICEM网格导入fluent，检查出现have node(s) not connect to all faces 问题
已经有2人回复
- ICEM画网格出现问题
已经有7人回复
- ICEM网格交界面出现错误：penetrating elements
已经有0人回复
- ICEM 划分网格
已经有9人回复
- fluent导入icem的网格warning no face with given nodes。
已经有3人回复
- ICEM、Fluent模拟风扇的问题
已经有6人回复
- icem cfd 网格导入fluent后，check出现错误，请诸位大神不吝赐教
已经有14人回复
- ICEM CFD问答整合【最新】
已经有12人回复
- ICEM网格质量不好，求大神们指导~
已经有20人回复
- 网格导入FLUENT中出现：WARNING: 28 degenerate contact points identified.
已经有10人回复
- ICEM结构网格出问题了，怎么办，好心人来讨论一下.........
已经有8人回复
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
wj_wanjie: 金币+5, ★有帮助 2015-10-18 10:59:58
感谢参与，应助指数 +1
wj_wanjie: 金币+5, ★有帮助 2015-10-18 10:59:58
|
不符合右手法则的网格，你的block不是一次切出来的吧 发自小木虫Android客户端 |
2楼2015-10-18 00:07:28
wj_wanjie
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2669.5
- 红花: 1
- 帖子: 91
- 在线: 192小时
- 虫号: 2681438
- 注册: 2013-09-25
- 性别: GG
- 专业: 多相流热物理学
3楼2015-10-18 11:01:44
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
【答案】应助回帖
★ ★ ★ ★ ★
wj_wanjie: 金币+5, ★有帮助, 多谢关注 2015-10-18 11:16:29
wj_wanjie: 金币+5, ★有帮助, 多谢关注 2015-10-18 11:16:29
|
具体要不你上图，要不你上传文件，没看到问题之前，不好说措施 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
4楼2015-10-18 11:07:43
wj_wanjie
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2669.5
- 红花: 1
- 帖子: 91
- 在线: 192小时
- 虫号: 2681438
- 注册: 2013-09-25
- 性别: GG
- 专业: 多相流热物理学

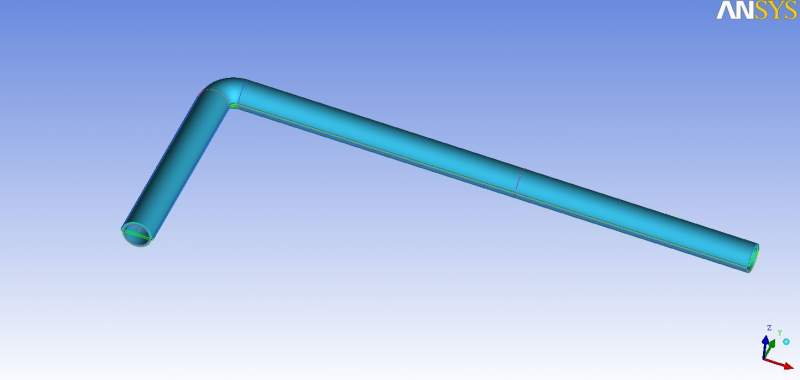

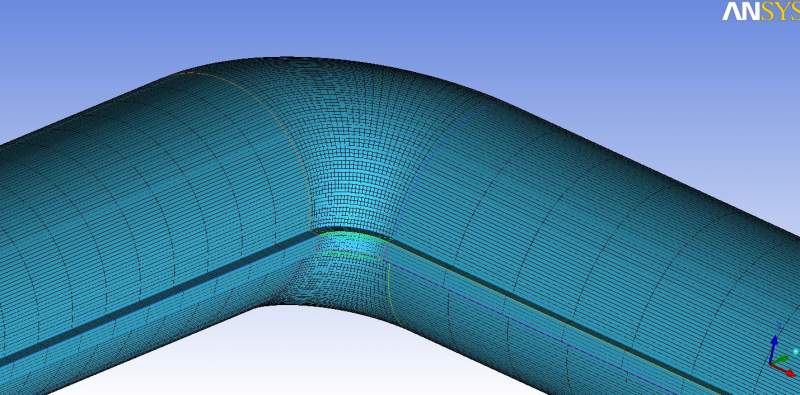

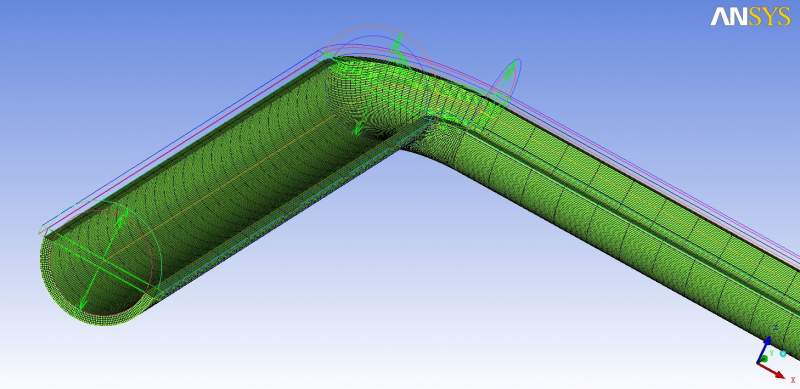

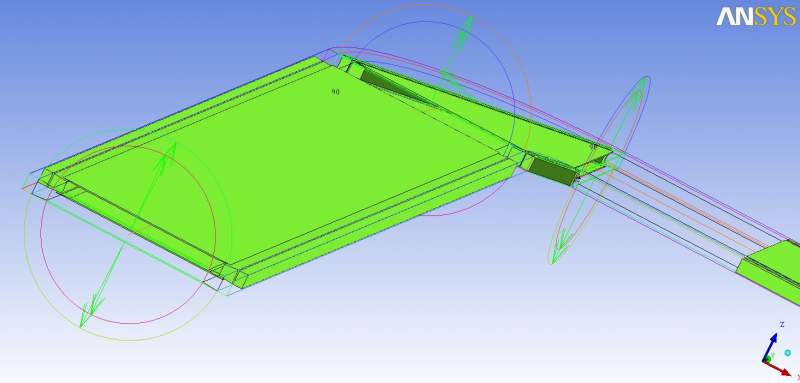

模型及网格工程文件在压缩包 方向有问题部分.JPG  块及边对应关系.JPG  总体网格.JPG  模型.JPG |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : wanguan-13tets2.zip
2015-10-18 11:21:49, 19.46 M
5楼2015-10-18 11:24:34
wj_wanjie
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2669.5
- 红花: 1
- 帖子: 91
- 在线: 192小时
- 虫号: 2681438
- 注册: 2013-09-25
- 性别: GG
- 专业: 多相流热物理学
6楼2015-10-18 11:26:03
wj_wanjie
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2669.5
- 红花: 1
- 帖子: 91
- 在线: 192小时
- 虫号: 2681438
- 注册: 2013-09-25
- 性别: GG
- 专业: 多相流热物理学
送红花一朵 |
感谢关注，工程文件压缩包已上传，请有时间帮忙看看哪里出问题了，再此感谢。  方向有问题部分.JPG  块及边对应关系.JPG  总体网格.JPG  模型.JPG |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : wanguan-13tets2.zip
2015-10-18 11:32:58, 19.46 M
7楼2015-10-18 11:33:49
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
|
你的block有问题。。。 问题block重新做 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : wanguan-13tets2.rar
2015-10-19 15:50:30, 10.9 M
8楼2015-10-19 15:54:28
工大王会林
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 1723.8
- 帖子: 14
- 在线: 40.3小时
- 虫号: 848289
- 注册: 2009-09-15
- 性别: MM
- 专业: 工程热物理与能源利用
9楼2015-10-26 14:06:05
10
