[求助] ICEM网格交界面出现错误:penetrating elements

导师给的任务是用CFD方法模拟离心风机的全压,入口、叶片、蜗壳三个部分分别划分的结构化网格,合并后检查错误时遇到了这个问题:
penetrating elements:也就是网格之间的交界面存在面单元与其他面单元相交或是穿过其他面单元。
当时GeometryCheck显示蓝线,三个曲面应该是蓝色的吧
ICEM网格交界面出现错误:penetrating elements

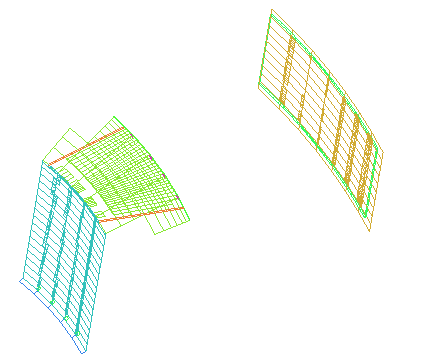

交界面发生干涉的网格:
ICEM网格交界面出现错误:penetrating elements-1
检查错误时弹出的窗口:
ICEM网格交界面出现错误:penetrating elements-2

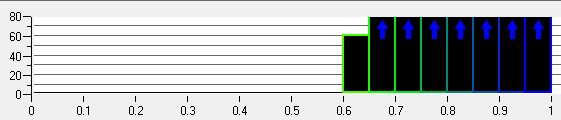

网格质量determinant:
ICEM网格交界面出现错误:penetrating elements-3
几何模型是软件输出的:
ICEM网格交界面出现错误:penetrating elements-4

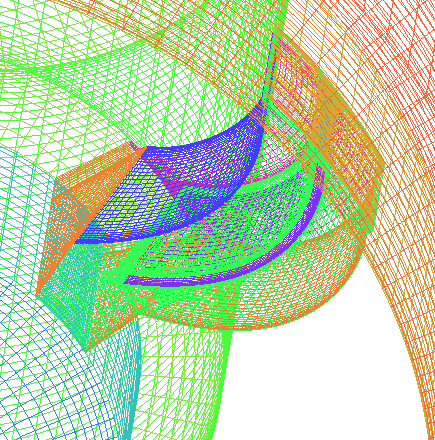

叶片网格

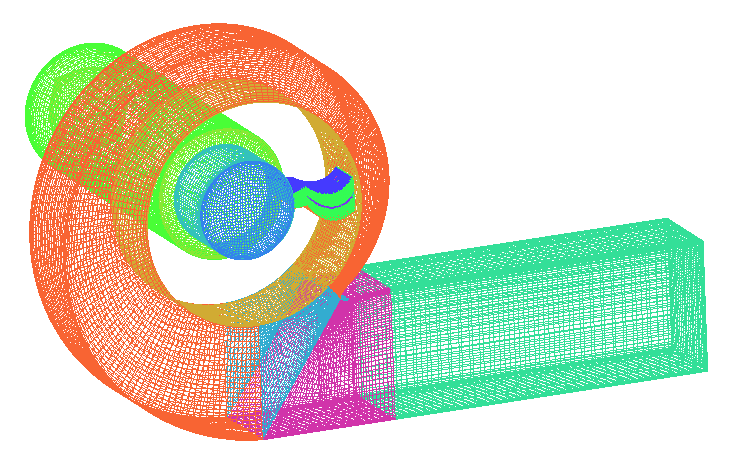

整场网格
ICEM网格交界面出现错误:penetrating elements-5
