[求助] icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题 已有2人参与

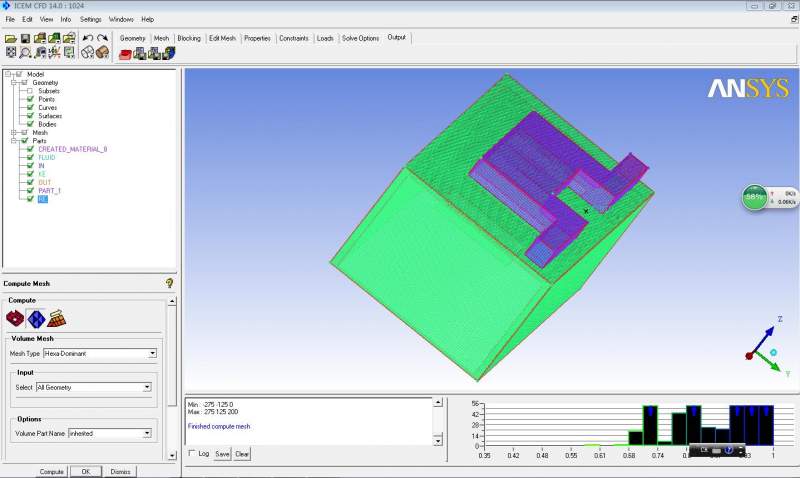

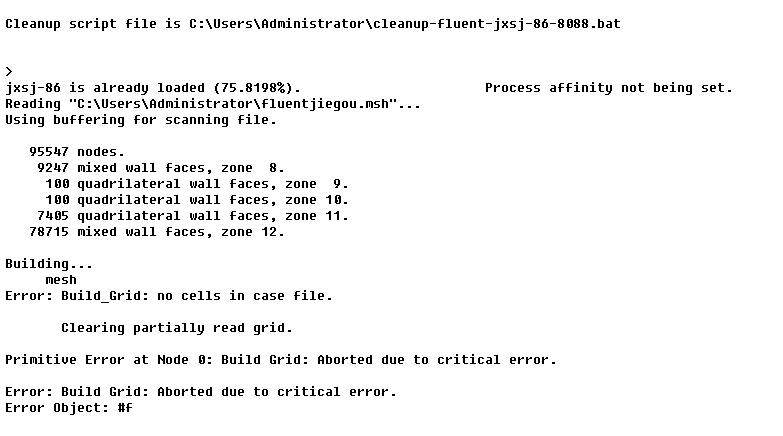

求教：用icem划分网格，分别划分成非结构六面体网格和非结构四面体（三角形）网格，在导入fluent中四面体网格可以顺利导入，但是六面体网格却报错，（网格和报错请看图片），这是一个问题。

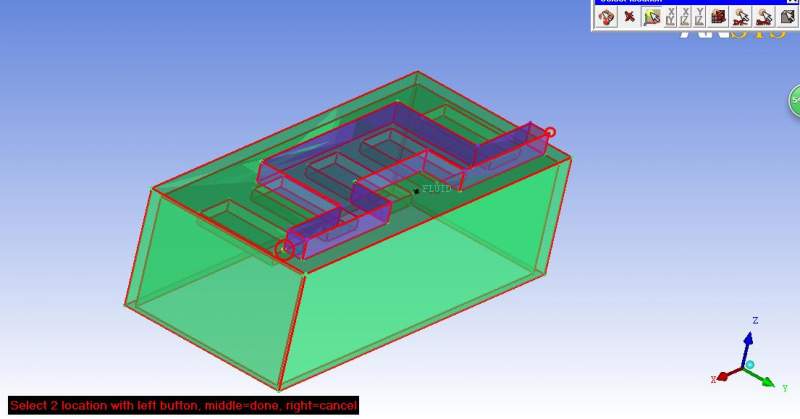

还有在用icem划分非结构网格以后我是用的创建body的方式创建的流体域，我想问这种方式为什么没有shadow生成，应该怎样设置边界条件？还有在创建body过程中像我的图中选择两个对角点就能包括那个弯曲的整个区域，还是只是两个点之间的长方体区域？（不用告诉我用block，结构网格创建流体域的方法我会）

icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题


icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题-1


icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题-2


icem 非机构六面体网格导入fluent报错及非结构网格划分后流体域创建问题-3
回复此楼

» 收录本帖的淘帖专辑推荐

ICEM CFD非结构体网格

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
金币的价值在于创造有质量的帖子
1楼 2014-10-24 10:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
把你 网格文件放上来看看，怎么感觉你的方形区域里面没有网格呢。。。。
赞一下(1人) 回复此楼
决定的了开始却奈何不了结束
3楼2014-10-24 12:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果你会Block结构网格，那我想问一下你的非结构六面体网格是如何生成的？
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2014-10-24 13:22:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by yongbinah at 2014-10-24 13:38:04
上午的时候试了一下可以用fluent打开了，我也不知道怎么回事儿！我把我的fluent的计算文件（case文件，三维的）也上传了，弯曲部分设置的是流体域，那五个块儿是发热的，流体域没有传热不知道怎么回事儿，我觉得是 ...

你意思是不是 那个弯曲的部分和方形区域接触的的面应该有shadow？
赞一下(1人) 回复此楼
决定的了开始却奈何不了结束
7楼2014-10-24 14:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yongbinah

银虫 (小有名气)
在线等
回复此楼
金币的价值在于创造有质量的帖子
2楼2014-10-24 10:09:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)
引用回帖:
4楼: Originally posted by achilFes1990 at 2014-10-24 13:22:05
如果你会Block结构网格，那我想问一下你的非结构六面体网格是如何生成的？

mesh下选择compute mesh 然后选择mesh type中的hexa-dominant，不能说是严格的六面体网格，大部分是。我是为了描述简便所以这么说的！！！
赞一下 回复此楼
金币的价值在于创造有质量的帖子
5楼2014-10-24 13:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)
引用回帖:
3楼: Originally posted by enjoyingmo at 2014-10-24 12:50:04
把你 网格文件放上来看看，怎么感觉你的方形区域里面没有网格呢。。。。

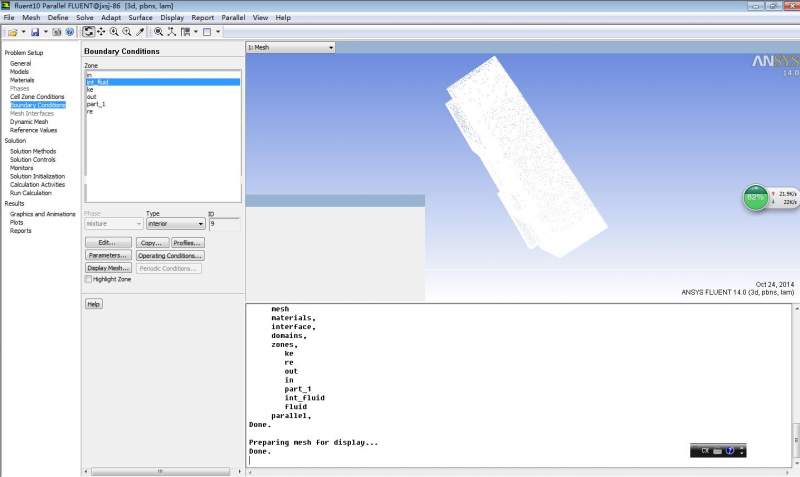

上午的时候试了一下可以用fluent打开了，我也不知道怎么回事儿！我把我的fluent的计算文件（case文件，三维的）也上传了，弯曲部分设置的是流体域，那五个块儿是发热的，流体域没有传热不知道怎么回事儿，我觉得是边界条件设置的不合理，以前做的结构网格可以用block设置流体域，导入后有shadow，但是非结构的第一次做不知道怎么设置边界条件！！这是下载链接，小木虫校验文件好慢所以就用百度网盘了，晚了一点儿见谅！！http://pan.baidu.com/s/1eQ1nFmM
赞一下 回复此楼
金币的价值在于创造有质量的帖子
6楼2014-10-24 13:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yongbinah: 金币+20, ★有帮助, 都给你吧，其他人也不说话，我自己摸索着解决了，你说的也沾点儿边 2014-10-25 10:24:46
你这个整个就只有一个域，除了进出口，其他的全是外壁面（wall），就是一个封闭的流体域，怎么会有shadow？
赞一下 回复此楼
决定的了开始却奈何不了结束
8楼2014-10-24 14:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)
引用回帖:
7楼: Originally posted by enjoyingmo at 2014-10-24 14:01:40
你意思是不是 那个弯曲的部分和方形区域接触的的面应该有shadow？...

是的，弯曲部分是流体，方形区域是箱体（铝材料），两个部分之间没有导热
赞一下 回复此楼
金币的价值在于创造有质量的帖子
9楼2014-10-24 15:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)
引用回帖:
8楼: Originally posted by enjoyingmo at 2014-10-24 14:22:57
你这个整个就只有一个域，除了进出口，其他的全是外壁面（wall），就是一个封闭的流体域，怎么会有shadow？

导入fluent中就只显示一个域，在icem中我只设置了弯曲部分为流体域
赞一下 回复此楼
金币的价值在于创造有质量的帖子
10楼2014-10-24 15:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
