[求助] ICEM结构网格 提高质量 疑惑 已有1人参与

本人新手，经小木虫上一位热心虫友提点，对结构网格有了浓厚的兴趣，最近正在练手。

遇到了如下的问题。

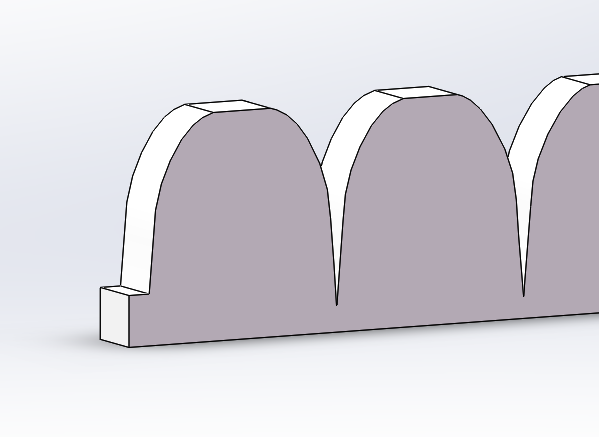

图一 模型的几何图形

ICEM结构网格 提高质量 疑惑

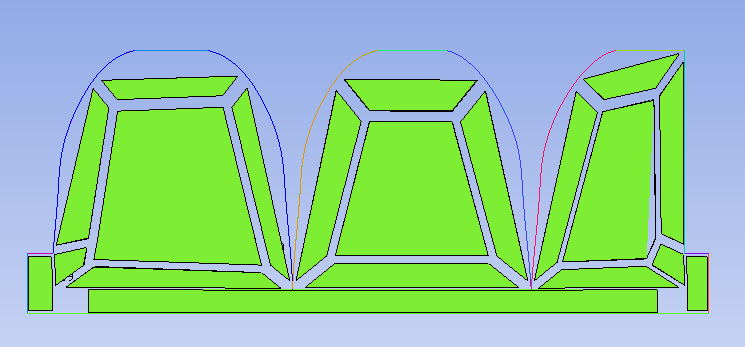

图二 我将其划分了block，不知道这步是否有错误

ICEM结构网格 提高质量 疑惑-1

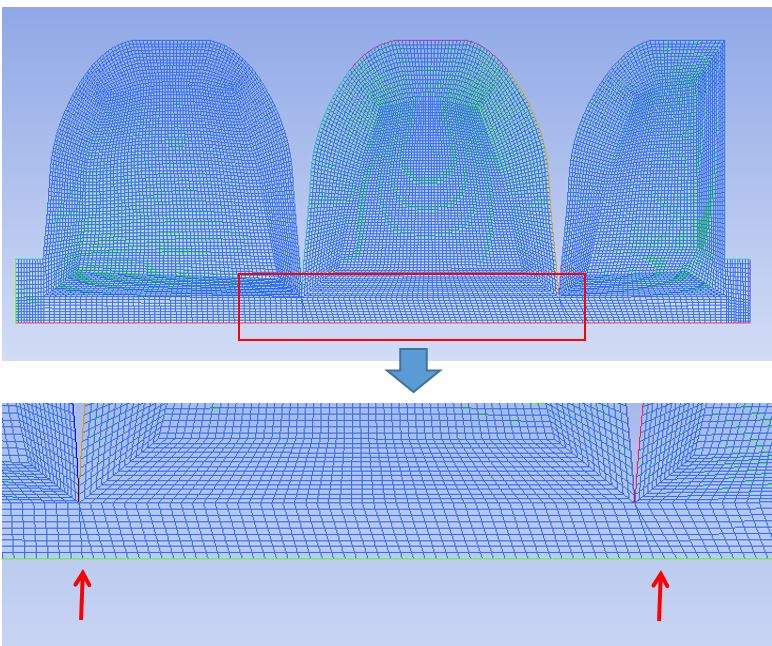

图三 设定node参数，pre-mesh之后，发现两个红色箭头地方网格出现三角形，而且总是下面的边比上面的边多1个node。

ICEM结构网格 提高质量 疑惑-2

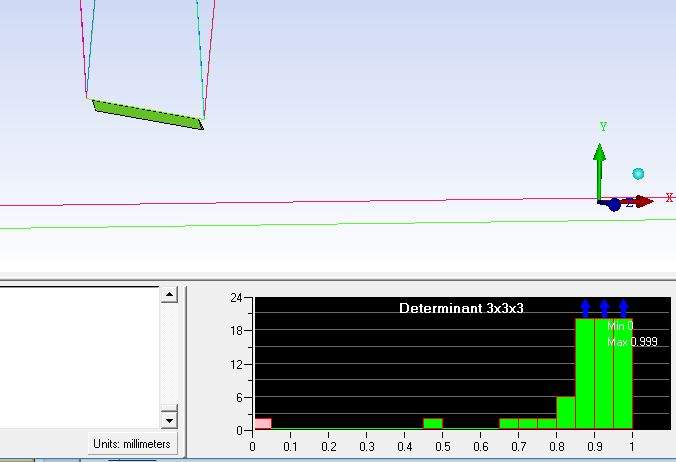

图四 质量检查发现，在尖角处由于图三中三角网格的出现，出现绿色的区域，质量较差。

ICEM结构网格 提高质量 疑惑-3


求助各位热心同学，怎样可以解决这个问题呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
那爱情的绮丽，总是在孤单里
1楼 2015-12-07 21:17:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

半夏

新虫 (初入文坛)
唉 ，到现在只会automesh

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2015-12-08 00:43:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TU格格

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by huoyutao1508 at 2015-12-08 08:09:18
block划分还可以完善，楼主可以将最下面的方块，根据上面凸起的位置进行划分

刚刚上传的分块图片截错了，应该调整一下vertices位置
赞一下(1人) 回复此楼
那爱情的绮丽，总是在孤单里
8楼2015-12-08 09:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

拆弹专家

木虫 (正式写手)
哈哈，是你呀。。。有空我再帮你看，刚和领导喝完酒。。。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

TU格格
2楼2015-12-07 23:31:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huoyutao1508

铁杆木虫 (正式写手)
block划分还可以完善，楼主可以将最下面的方块，根据上面凸起的位置进行划分

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-12-08 08:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TU格格

铜虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 拆弹专家 at 2015-12-07 23:31:13
哈哈，是你呀。。。有空我再帮你看，刚和领导喝完酒。。。

我老板倾向于非结构网格~

看来你酒量很好呀
赞一下 回复此楼
那爱情的绮丽，总是在孤单里
5楼2015-12-08 09:33:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TU格格

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by huoyutao1508 at 2015-12-08 08:09:18
block划分还可以完善，楼主可以将最下面的方块，根据上面凸起的位置进行划分

意思是，将最下面的长条方块分解成为三个方块吗？ 也试过这种方法，效果是类似的，也是会出现尖角
赞一下 回复此楼
那爱情的绮丽，总是在孤单里
6楼2015-12-08 09:39:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TU格格

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by huoyutao1508 at 2015-12-08 08:09:18
block划分还可以完善，楼主可以将最下面的方块，根据上面凸起的位置进行划分

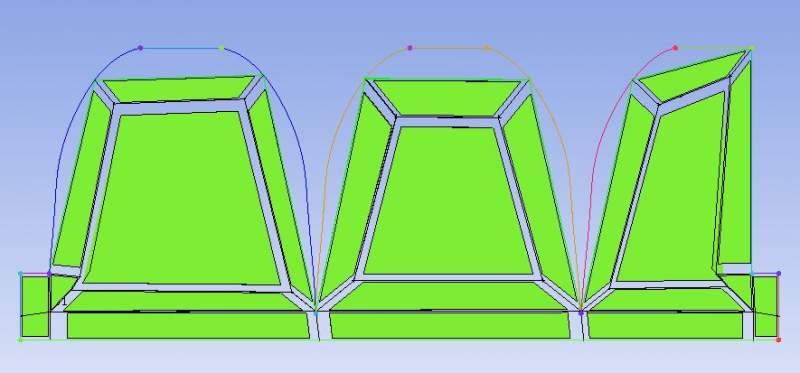

你好~

是这个意思吗？

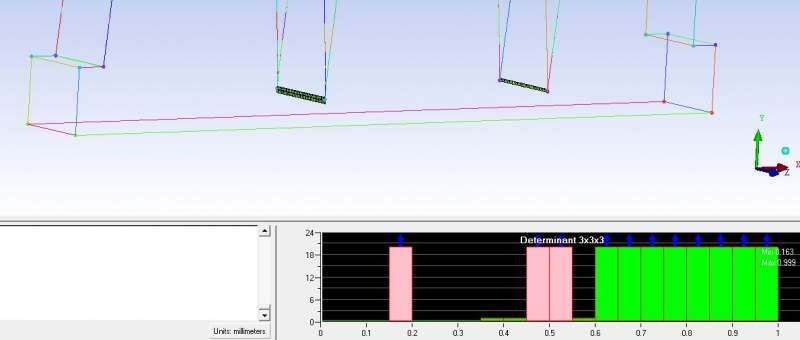

网格质量有所提高，但是三角区域依然存在

ICEM结构网格 提高质量 疑惑-4

ICEM结构网格 提高质量 疑惑-5
赞一下 回复此楼
那爱情的绮丽，总是在孤单里
7楼2015-12-08 09:51:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)
做C型网格试一试
赞一下 回复此楼
9楼2015-12-09 10:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橘大队一等兵

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
oblock时把下面的3个面也选上
赞一下 回复此楼
10楼2015-12-09 15:08:03
