[求助] fluent导入icem的网格warning no face with given nodes。 已有1人参与

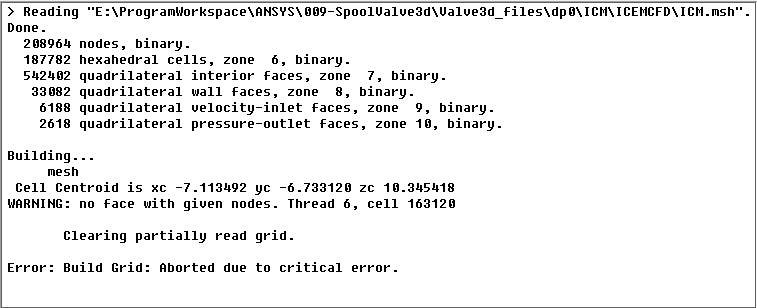

在workbench里面做的，icem划分的3D网格，网格质量检查也挺好的，但是fluent打开时就出现build grid 的致命错误，不能导入网格了。求大神看下什么错误，求指导。。thanksfluent导入icem的网格warning no face with given nodes。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 009-SpoolValve3d.rar
    • 2015-01-13 16:35:41, 7.01 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-13 16:35:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cmswz

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
aresfire: 金币+5, ★★★★★最佳答案, 嗯。repair下就好了。 2015-01-16 21:11:31
icem里mesh修复下就好了。ICEM中的Edit Mesh—Repair Mesh—Flood fill/Make Consistent—make volume mesh consistent with surface mesh
赞一下(5人) 回复此楼
2楼2015-01-16 21:09:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aresfire

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by cmswz at 2015-01-16 21:09:51
icem里mesh修复下就好了。ICEM中的Edit Mesh—Repair Mesh—Flood fill/Make Consistent—make volume mesh consistent with surface mesh

嗯。repair下，面网格和体网格匹配下就好了。
赞一下 回复此楼
3楼2015-01-16 21:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微笑风行天下

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by cmswz at 2015-01-16 21:09:51
icem里mesh修复下就好了。ICEM中的Edit Mesh—Repair Mesh—Flood fill/Make Consistent—make volume mesh consistent with surface mesh

给你点赞

发自小木虫IOS客户端
回复此楼
4楼2017-10-18 15:07:56
