小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 网格导入FLUENT，检查时有 Warning
121/2返回列表12下一页
查看: 2855  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

曹小N

新虫 (初入文坛)

[求助] 网格导入FLUENT，检查时有 Warning 已有2人参与

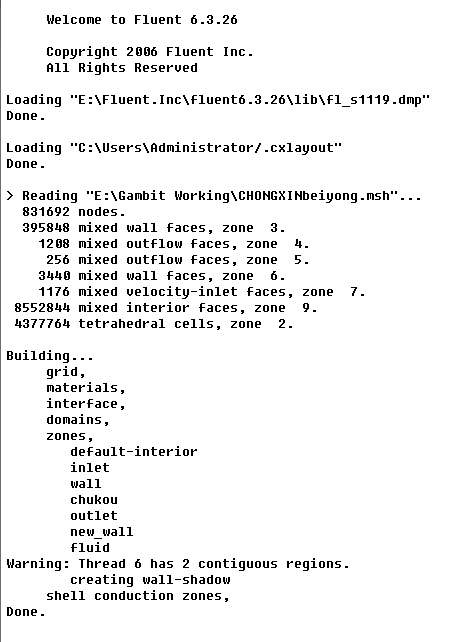

将画好的网格文件导入FLUENT进行模拟，总是会出现这个提示，不管我重新怎么画，每次都有，如果不管它的存在，继续调试，最后无法进行 迭代。真要被折磨疯了。请问各路大侠，这个提示什么意思？我该怎么改正？谢谢大家。
Warning: Thread 6 has 2 contiguous regions.
        creating wall-shadow
     shell conduction zones,
Done.

网格导入FLUENT，检查时有 Warning
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-02 14:06:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
曹小N: 金币+7, ★★★很有帮助, 谢谢，说的很详细，答案很适合我这个新手 2014-09-02 16:48:10
你这个有好几个联通区域，每个联通区域的交面对应着两个区域，就像一枚硬币，有正面也有反面，两个区域的交面就是这个硬币，在fluent中会自动设置成shadow，这时要把这个shadow的类型设置成interface，或者interior。
赞一下(3人) 回复此楼
5楼2014-09-02 16:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chdy1990

新虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
曹小N: 金币+3 2014-09-02 16:48:28
查看你的模型有交接部分的线面是否都connect了

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-09-02 14:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)
对了，我画的是电除尘器，入口处有2个 导流板，我是用 这两个导流板面分割体，才使他们形成一个体的，问题好像出在这2个导流板上。麻烦大侠们看一下图。
网格导入FLUENT，检查时有 Warning-1
赞一下 回复此楼
3楼2014-09-02 14:28:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)

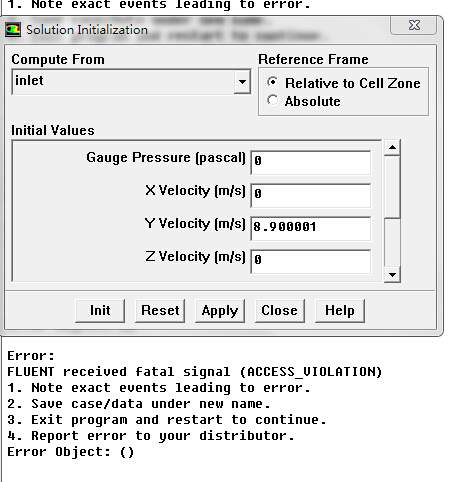

错误又出现了，如图：
网格导入FLUENT，检查时有 Warning-2
赞一下 回复此楼
4楼2014-09-02 14:43:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)

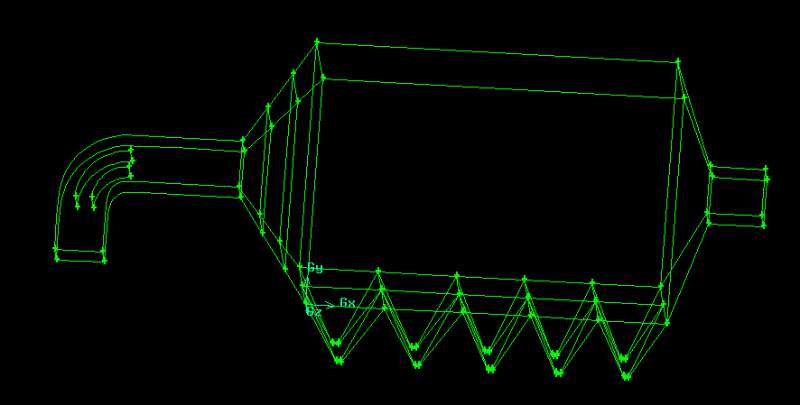

为了方便解答，再给大家看看我画的几何图形，我把所有的几何体全组成了一个联通体，也就是现在只有1个 Volume
网格导入FLUENT，检查时有 Warning-3
赞一下 回复此楼
6楼2014-09-02 16:53:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by dragonship at 2014-09-02 16:29:03
你这个有好几个联通区域，每个联通区域的交面对应着两个区域，就像一枚硬币，有正面也有反面，两个区域的交面就是这个硬币，在fluent中会自动设置成shadow，这时要把这个shadow的类型设置成interface，或者interior ...

我把相邻的2个体都融合成1个了，融合之后，公共的那个面就没有了。您说的设置 shadow ,在哪里设置？ fluent 还是 gambit ???  谢谢啦！！！
赞一下 回复此楼
7楼2014-09-02 16:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是不连续网格
赞一下 回复此楼
8楼2014-09-02 17:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by 曹小N at 2014-09-02 16:57:10
我把相邻的2个体都融合成1个了，融合之后，公共的那个面就没有了。您说的设置 shadow ,在哪里设置？ fluent 还是 gambit ???  谢谢啦！！！...

在fluent中设置，合并之后会留下一个。
赞一下 回复此楼
9楼2014-09-02 18:24:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得是你切体（split）的时候没有选connectet的原因，导致切完后公共处出现两个面，要么重新切，要么在fluent里设interface

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2014-09-03 16:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
