[求助] 求助交流阻抗图谱解析 已有4人参与

各位虫友，大家好！由于刚接触交流阻抗图谱，有些问题不清楚，向大家请教求助！

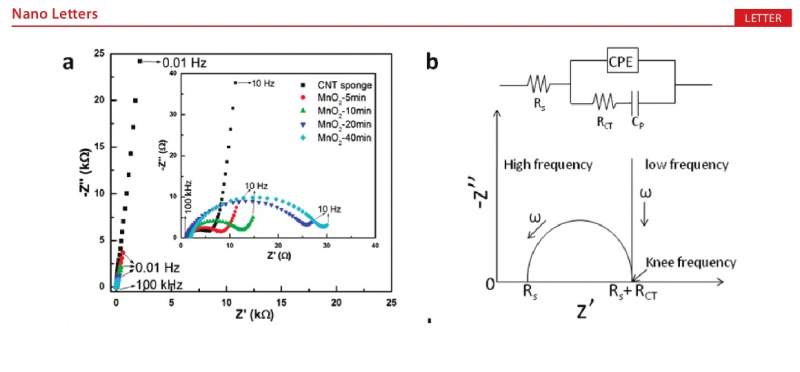

       关于MnO2作为超级电容器电极材料的交流阻抗图谱，文献基本是一个半圆带一条直线，模拟电路也能很好匹配，见附件图1。

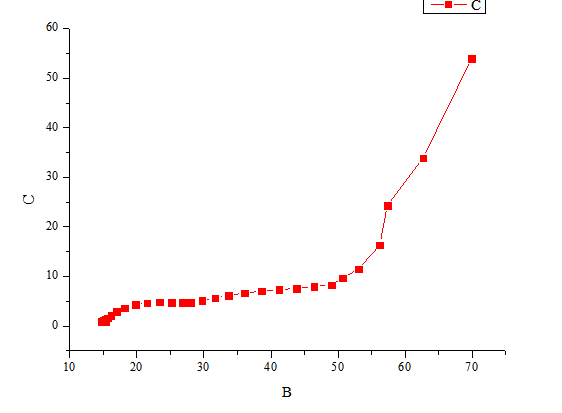

       但自己在实验室测试结果是两个半圆带一条直线，因此找不到匹配的模拟电路，不清楚在实际充电过程中涉及哪些电路。有见过类似曲线的大神们请帮帮我！

求助交流阻抗图谱解析


求助交流阻抗图谱解析-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-07 16:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

njwangfei

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
文献中右边的图是通过拟合软件拟合出来的，通过把你测得的EIS数据，倒入到软件中，拟合出来的等效电路图。看你的图好像有一段韦伯阻抗吧，感觉你做的电极材料应该多做几次吧，刚开始肯定没文献中的那么好啊！继续加油啊！
赞一下 回复此楼
天生我材必有用！
2楼2015-07-07 17:11:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxi1982

木虫 (小有名气)
引用回帖:
2楼: Originally posted by njwangfei at 2015-07-07 17:11:06
文献中右边的图是通过拟合软件拟合出来的，通过把你测得的EIS数据，倒入到软件中，拟合出来的等效电路图。看你的图好像有一段韦伯阻抗吧，感觉你做的电极材料应该多做几次吧，刚开始肯定没文献中的那么好啊！继续加 ...

软件拟合都还会用，这个应该不是电极材料的问题，这批次不同参数合成大概10个MnO2样品均出现两个半圆。现在不理解的是试验做出来两个半圆，不理解这两个半圆的物理含义，及无法选择对应的模拟电路，
赞一下(1人) 回复此楼
3楼2015-07-07 22:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by chenxi1982 at 2015-07-07 22:07:28
软件拟合都还会用，这个应该不是电极材料的问题，这批次不同参数合成大概10个MnO2样品均出现两个半圆。现在不理解的是试验做出来两个半圆，不理解这两个半圆的物理含义，及无法选择对应的模拟电路，...

两个半圆表明有两个时间常数。
我见过有两个半圆的电路有两类：其一，R(C(R(RC)));其二，R(RC)(RC)。或将其中的C换为Q试一试。
赞一下 回复此楼
4楼2015-07-08 11:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxi1982

木虫 (小有名气)
引用回帖:
4楼: Originally posted by george_hai at 2015-07-08 11:50:04
两个半圆表明有两个时间常数。
我见过有两个半圆的电路有两类：其一，R(C(R(RC)));其二，R(RC)(RC)。或将其中的C换为Q试一试。...

在锂离子电池中见过类似的图，第一个圆代表SEI膜形成，第二个圆代表嵌锂反应。但是上述实验是超级电容器电极材料，看文献也没有类似曲线...
赞一下 回复此楼
5楼2015-07-08 17:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo00121

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
…………既然文献都木有那不就是新发现了……那就赶紧发文章啊……想个球球
赞一下 回复此楼
6楼2015-07-08 18:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zy920116

新虫 (小有名气)
亲，我想请教一下，您是用什么方法制备的MnO2呢，是什么结构啊？用的三电极测试吗？电解液是什么呢？，
原谅我好多都不懂，谢谢您！灰常感谢！
赞一下 回复此楼
7楼2015-07-10 08:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小富贵儿

铁虫 (小有名气)

【答案】应助回帖

楼主，这个图出自哪篇nano letters，具体的期卷？
赞一下 回复此楼
新手，请多关照！
8楼2015-07-30 15:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

山东农大阳光

铜虫 (小有名气)
这是两电极测试的吗？
赞一下 回复此楼
希望自己尽快适应研究生新生活，在自己研究的小领域能小有所成。
9楼2017-04-09 05:47:09
