[求助] 交流阻抗图谱中所隐含的信息有哪些啊，求高手指点 已有7人参与

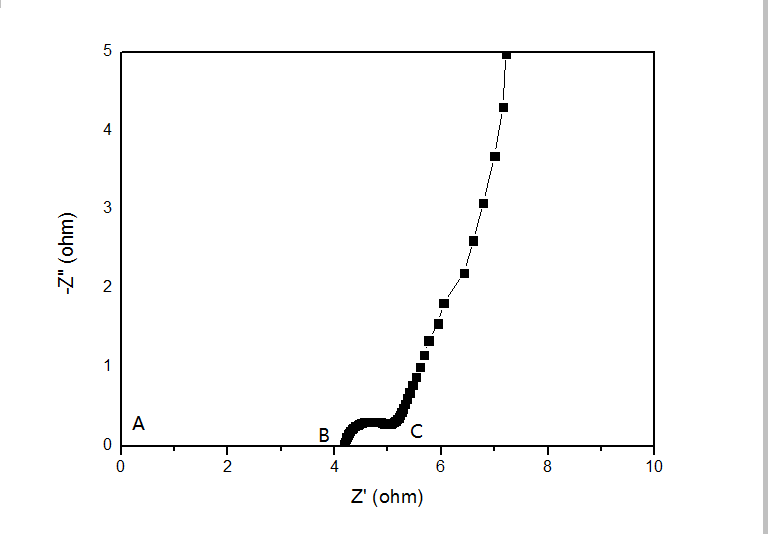

我附了一张图，大家可以根据图里面的提示指点我
1.A-B这段距离代表着什么？
2.B-C这段圆弧的半径代表着什么？
3.最后的那条直线代表着什么？其走向能说明什么问题？

交流阻抗图谱中所隐含的信息有哪些啊，求高手指点
回复此楼

» 收录本帖的淘帖专辑推荐

能源储存与转化

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-22 22:47:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渐图自强

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wyw8081: 金币+3, ★★★很有帮助 2014-06-23 22:00:50
AB代表Rs,BC表示容抗弧，直线表示扩散
赞一下(1人) 回复此楼
踏实谋划，勇敢前进
2楼2014-06-22 23:23:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王艳（焕）

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wyw8081: 金币+3, ★★★很有帮助 2014-06-23 22:00:57
AB段是溶液电阻，bc段是电子传递电阻，直线是说明电极受扩散控制
赞一下(3人) 回复此楼
如果能够做到一百二十分，为什么要屈就于一百分
3楼2014-06-23 08:23:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wyw8081: 金币+3, ★★★很有帮助 2014-06-23 22:01:02
同意楼上，AB表示溶液电阻（即高频区和实轴的交点），BC是容抗弧，表现为电荷转移电阻，直线段为Wargurg阻抗，其特点是在低频区呈现出近似45度的直线，表示电极受扩散影响
赞一下(2人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
4楼2014-06-23 09:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wyw8081: 金币+3, ★★★很有帮助 2014-06-23 22:01:07
你们这只是阻抗只有一个半圆的情况如果是两个半圆或者三个更多的半圆就不是这样子的，这个数据要通过阻抗拟合软件进行拟合然后确定是什么样的情况。
赞一下(1人) 回复此楼
天地任我行
5楼2014-06-23 12:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wyw8081: 金币+2, ★★★很有帮助 2014-06-25 13:03:49
根据楼上的反应，引用其他人的话，就是：一般情况下，两个半圆的解释为：高频区的半圆是界面阻抗（Rsf//CPEsf），中频区的为反应阻抗，又名电荷转移阻抗（Rct//CPEdl），极低频区如果仪器范围足够大的话，能检测到锂离子在本体材料中的扩散阻抗（W）和电容特性。具体情况要根据电极的具体过程分析各部分所代表的物理意义。
赞一下 回复此楼
没有最好，只有更好
6楼2014-06-24 16:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyl74

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wyw8081: 金币+2, ★★★很有帮助 2014-06-25 13:03:26
AB段表示溶液电阻，BC段表示电荷转移电阻，后面的斜线表示的是扩散部分，如果是45度倾斜，画等效电路图时，一般用韦伯阻抗表示，你这个明显大于45度，所以在等效电路图时应该用相常位角元件Q表示。
赞一下(1人) 回复此楼
7楼2014-06-24 21:01:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅浅深蓝

新虫 (小有名气)
看看关于阻抗的书吧，不难
赞一下 回复此楼
8楼2014-06-25 11:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超分子小虫

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wyw8081: 金币+2, ★★★很有帮助 2014-06-26 17:52:22
ab段是溶液电阻，bc是容抗弧，定性分析是半径越大阻抗越大，还得通过软件进一步定量分析到底是多少，后面的直线是韦伯阻抗，代表弥散效应，是电极反应足够快受扩散控制的过程
赞一下(1人) 回复此楼
9楼2014-06-25 17:32:16
